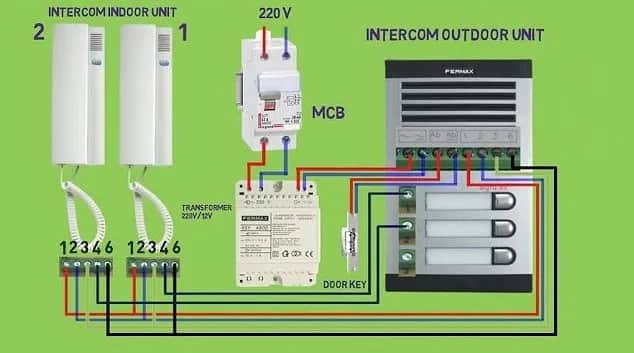

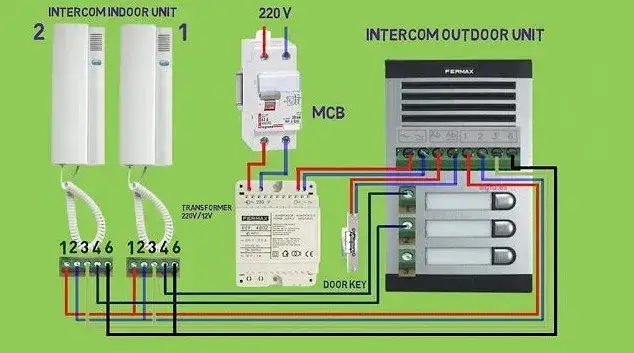

Jak podłączyć domofon 6-żyłowy? Prosty poradnik krok po kroku

Podłączenie domofonu 6-żyłowego w bloku może wydawać się skomplikowanym zadaniem, ale zapewniam, że z odpowiednim przewodnikiem jest to w pełni wykonalne samodzielnie. Ten artykuł dostarczy Ci wszystkich niezbędnych informacji, krok po kroku, abyś mógł zaoszczędzić czas i pieniądze, ciesząc się prawidłowo działającym unifonem.

Zacznij działać: Samodzielne podłączenie domofonu 6-żyłowego

Z mojego doświadczenia wiem, że wiele osób obawia się samodzielnego podłączania domofonu, zwłaszcza gdy mowa o instalacji 6-żyłowej. Zupełnie niepotrzebnie! Systemy analogowe, takie jak te 6-żyłowe, są znacznie prostsze w zrozumieniu, niż mogłoby się wydawać. Nie musisz być elektrykiem z wieloletnim stażem, aby sprawnie wymienić unifon w swoim mieszkaniu. Wystarczy odrobina cierpliwości, podstawowe narzędzia i ten poradnik, a przekonasz się, że to zadanie jest w zasięgu Twojej ręki.

Co to jest instalacja domofonowa 6-żyłowa?

Instalacje 6-żyłowe to typowe systemy analogowe, które często spotykamy w starszym budownictwie, na przykład w blokach z lat 80. i 90. Ich charakterystyczną cechą jest to, że każda funkcja domofonu czy to słuchawka, mikrofon, czy otwieranie drzwi ma przypisaną osobną żyłę w przewodzie. Zrozumienie tej zasady to tak naprawdę podstawa sukcesu w podłączaniu nowego unifonu. Kiedy wiesz, za co odpowiada każdy kabelek, cała operacja staje się o wiele prostsza i bardziej intuicyjna.

Kiedy wymienić unifon? Typowe objawy awarii

Zastanawiasz się, czy nadszedł czas na wymianę unifonu? Oto najczęstsze sygnały, które wskazują, że stary aparat domofonowy może wymagać zastąpienia nowym:

• Brak dźwięku w słuchawce lub mikrofonie, co uniemożliwia komunikację z osobą stojącą przy drzwiach wejściowych.
• Domofon nie dzwoni, gdy ktoś próbuje się z Tobą skontaktować z zewnątrz, mimo że inni lokatorzy słyszą dzwonek.
• Przycisk otwierania drzwi nie działa, co oznacza, że musisz schodzić na dół, aby wpuścić gości.
• Słyszysz ciągłe szumy, trzaski lub piski, które utrudniają rozmowę.
• Domofon dzwoni samoczynnie, bez wyraźnego powodu.
• Fizyczne uszkodzenie obudowy unifonu, które może wpływać na jego działanie lub estetykę.

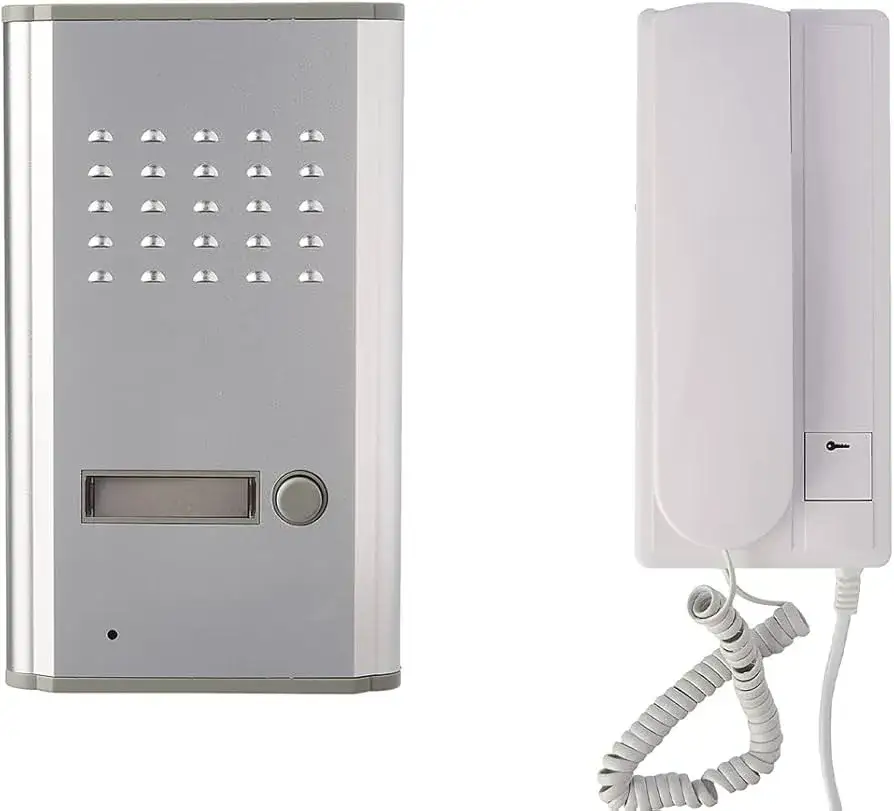

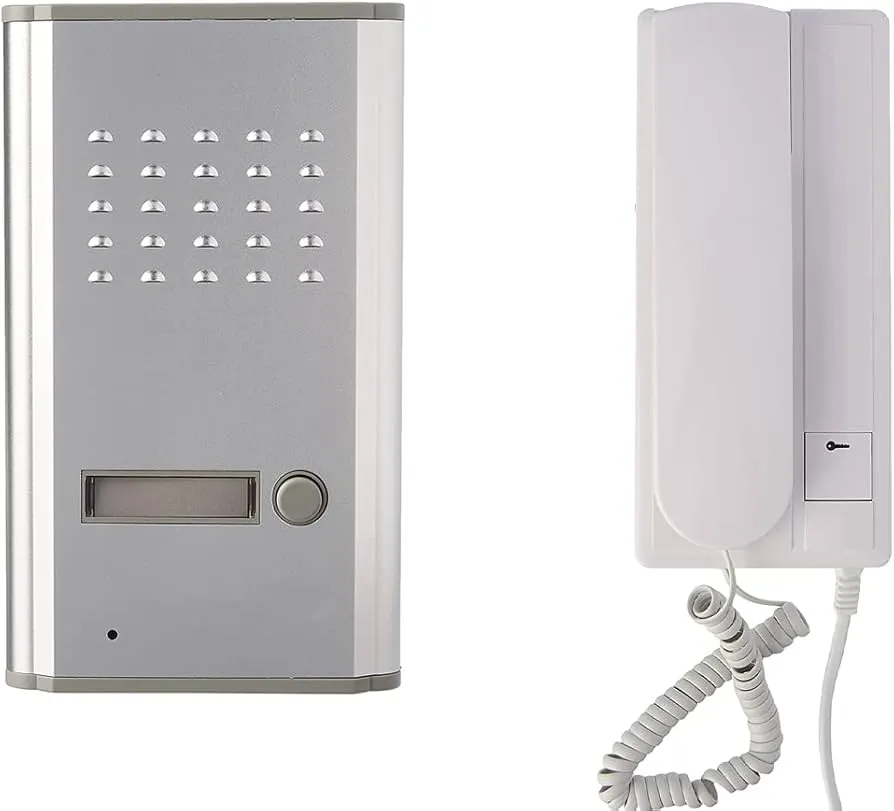

Niezbędne narzędzia do pracy

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. W większości przypadków wystarczą te, które znajdziesz w każdej domowej skrzynce narzędziowej:

• Wkrętaki: Płaski i krzyżakowy, do odkręcania obudowy starego unifonu i zacisków.
• Kombinerki lub szczypce do cięcia i zdejmowania izolacji: Niezbędne do przygotowania przewodów.
• Miernik uniwersalny (multimetr): To prawdziwy skarb, jeśli nie masz pewności co do funkcji poszczególnych żył. Pomaga zidentyfikować napięcia i ciągłość obwodów.
• Taśma izolacyjna: Zawsze warto mieć pod ręką, na wypadek konieczności zabezpieczenia jakiegoś połączenia.
• Próbnik napięcia: Proste narzędzie, które pozwoli szybko sprawdzić, czy w przewodach nie ma prądu.

Bezpieczeństwo przede wszystkim: Odłączenie zasilania

Zawsze powtarzam moim klientom i znajomym: bezpieczeństwo to absolutny priorytet. Zanim dotkniesz jakiegokolwiek przewodu, upewnij się, że zasilanie domofonu jest odłączone. W większości bloków domofon jest zasilany z centrali, która może być umieszczona w piwnicy lub na parterze. Jeśli nie masz pewności, gdzie odłączyć zasilanie, najlepiej skonsultuj się z administratorem budynku lub po prostu pracuj bardzo ostrożnie, traktując każdy przewód jak potencjalnie pod napięciem. Unikaj dotykania jednocześnie kilku przewodów i zawsze używaj narzędzi z izolowanymi rękojeściami.

Dokumentacja starej instalacji Twój klucz do sukcesu

Z mojego doświadczenia wynika, że największym błędem podczas wymiany unifonu jest pośpiech i brak dokumentacji. Zanim odłączysz choćby jeden przewód, musisz dokładnie wiedzieć, co do czego było podłączone w starym unifonie. To Twoja "mapa drogowa", która pozwoli Ci bezbłędnie podłączyć nowy aparat. Bez tej wiedzy, ryzykujesz frustrację i wielokrotne próby, a nawet uszkodzenie nowego urządzenia.

Jak prawidłowo sfotografować połączenia?

Robienie zdjęć to najprostsza i najskuteczniejsza metoda dokumentacji. Oto jak to zrobić profesjonalnie:

1. Otwórz obudowę starego unifonu, aby uzyskać pełny dostęp do zacisków i przewodów.
2. Upewnij się, że oświetlenie jest dobre. Jeśli jest słabe, użyj latarki w telefonie lub innej lampki.
3. Zrób kilka zdjęć pod różnymi kątami. Upewnij się, że każdy przewód i jego połączenie z konkretnym zaciskiem jest wyraźnie widoczne.
4. Szczególną uwagę zwróć na kolory przewodów i oznaczenia na płytce drukowanej lub obudowie unifonu (np. "MIC", "SPK", "RING", "GND", "LOCK").
5. Zrób zbliżenie na każdy zacisk, aby mieć pewność, że w razie potrzeby będziesz mógł odczytać nawet najmniejsze oznaczenia.

Stwórz mapę połączeń: Spisanie kolorów i funkcji

Poza zdjęciami, warto również spisać sobie "mapę połączeń". Weź kartkę papieru i długopis. Dla każdego zacisku w starym unifonie zanotuj jego oznaczenie (jeśli jest) oraz kolor podłączonego do niego przewodu. Na przykład: "Zacisk 'Masa' - przewód czarny", "Zacisk 'Słuchawka' - przewód biały". To ułatwi Ci pracę, zwłaszcza jeśli nowy unifon ma inne oznaczenia zacisków niż stary.

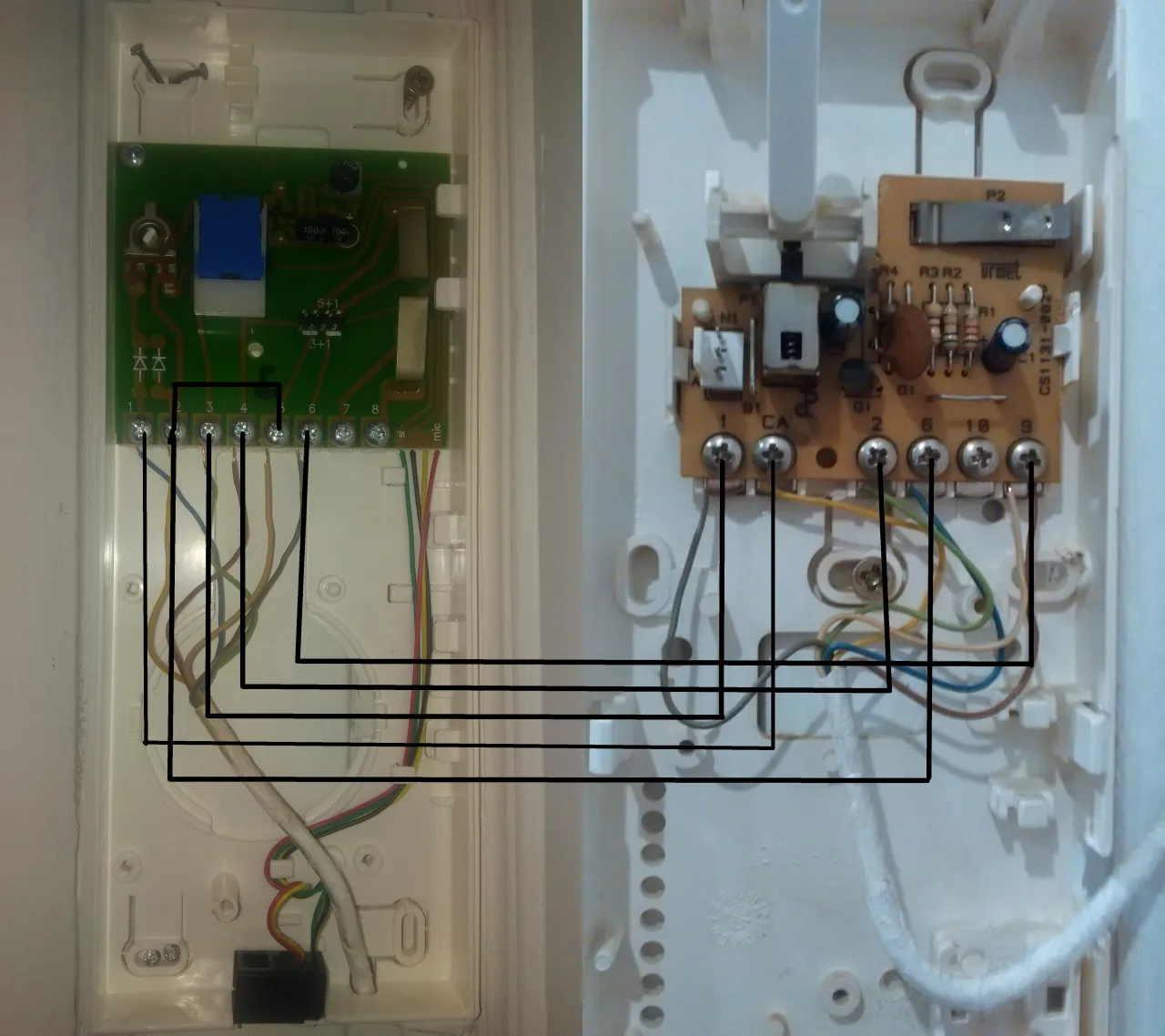

Zrozumienie funkcji 6 żył domofonu

W systemie 6-żyłowym, każda żyła ma swoje ściśle określone zadanie. Zrozumienie tego jest kluczowe do prawidłowego podłączenia. Oto typowy podział funkcji:

1. Masa (GND): To wspólny przewód odniesienia dla wszystkich sygnałów. Jest to punkt zerowy, do którego odnoszą się pozostałe napięcia. Bez prawidłowo podłączonej masy nic nie będzie działać.
2. Słuchawka (Głośnik w unifonie, RX): Ta żyła przesyła dźwięk z kasety zewnętrznej, czyli z panelu domofonowego przy drzwiach wejściowych, bezpośrednio do głośnika w Twoim unifonie. Dzięki niej słyszysz, co mówi osoba na dole.
3. Mikrofon (MIC): Odpowiada za przesyłanie Twojego głosu z mikrofonu unifonu do kasety zewnętrznej. To dzięki niej osoba na dole słyszy Ciebie.
4. Wywołanie (Dzwonek, RING): Kiedy ktoś dzwoni do Twojego mieszkania, sygnał wywołania jest przesyłany właśnie tą żyłą, aktywując dzwonek w Twoim unifonie.
5. Elektrozaczep (LOCK/EZ) - żyła 1: To jedna z dwóch żył odpowiedzialnych za sterowanie elektrozaczepem, czyli mechanizmem otwierającym drzwi wejściowe.
6. Elektrozaczep (LOCK/EZ) - żyła 2: Druga żyła obwodu elektrozaczepu. Obwód ten jest zamykany w momencie naciśnięcia przycisku otwierania drzwi w Twoim unifonie, co powoduje zwolnienie zamka.

Kolory przewodów: Czy można na nich polegać?

W idealnym świecie każdy przewód miałby standardowy kolor przypisany do konkretnej funkcji. Niestety, w starych instalacjach domofonowych w blokach brak standaryzacji kolorów to norma, a nie wyjątek. Oznacza to, że nie możesz w pełni polegać na kolorach, które widzisz. Chociaż często spotyka się pewne schematy, takie jak czerwony dla zasilania/plusa, czarny/niebieski dla masy, biały dla słuchawki, zielony dla mikrofonu czy żółty/brązowy dla wywołania, traktuj je jedynie jako wskazówki, a nie pewniki. Zawsze kluczowe jest sprawdzenie funkcji żył w starej, działającej słuchawce przed jej demontażem lub zidentyfikowanie ich za pomocą miernika.

Jak zidentyfikować żyły, gdy kolory zawodzą?

Jeśli nie masz dokumentacji, a kolory przewodów są chaotyczne lub nie pasują do żadnych schematów, nie panikuj. Jest kilka metod, które pozwolą Ci zidentyfikować każdą żyłę:

1. Metoda z miernikiem uniwersalnym (multimetrem):
   • Identyfikacja masy (GND): Ustaw miernik na pomiar napięcia stałego (DC). Zazwyczaj masa to przewód, który w połączeniu z innymi daje stabilne napięcie (np. 6V, 12V). Możesz też spróbować znaleźć przewód, który ma najniższe lub zerowe napięcie względem obudowy (jeśli jest uziemiona) lub innego punktu odniesienia.
   • Identyfikacja wywołania (RING): Podłącz jedną sondę miernika do potencjalnej masy, a drugą do kolejnych żył. Poproś kogoś, aby zadzwonił do Twojego mieszkania z kasety zewnętrznej. Żyła wywołania powinna pokazać chwilowy impuls napięcia (często zmiennego AC, więc ustaw miernik na AC).
   • Identyfikacja elektrozaczepu (LOCK): Podłącz miernik (ustawiony na pomiar napięcia DC) do dwóch żył, które podejrzewasz o bycie od elektrozaczepu. Naciśnij przycisk otwierania drzwi w innym, działającym unifonie w bloku (lub poproś sąsiada o pomoc). Powinieneś zobaczyć chwilową zmianę napięcia (lub jego pojawienie się), gdy obwód elektrozaczepu zostanie zamknięty.
   • Identyfikacja słuchawki i mikrofonu: To często najtrudniejsze. Po podłączeniu masy i wywołania, podłącz pozostałe dwie żyły na próbę do zacisków mikrofonu i słuchawki w nowym unifonie. Jeśli słyszysz, ale nie możesz mówić, zamień je miejscami.
2. Metoda prób i błędów (z ostrożnością): Jeśli nie masz miernika, po zidentyfikowaniu masy (często jest to przewód, który jest podłączony do największej liczby zacisków lub oznaczony jako "GND" na starym unifonie), możesz próbować podłączać pozostałe żyły do odpowiednich zacisków w nowym unifonie, testując każdą funkcję po kolei. Zawsze rób to ostrożnie i pamiętaj o odłączeniu zasilania, jeśli masz wątpliwości.

Demontaż starego unifonu krok po kroku

Kiedy masz już wszystkie zdjęcia i notatki, możesz przystąpić do demontażu. Pamiętaj, że precyzja na tym etapie oszczędzi Ci wiele nerwów później:

1. Odłącz zasilanie: To absolutna podstawa, o której już wspominałem. Upewnij się, że domofon jest pozbawiony prądu.
2. Otwórz obudowę starego unifonu: Zazwyczaj wymaga to odkręcenia kilku śrubek lub delikatnego podważenia zatrzasków.
3. Sprawdź połączenia: Jeszcze raz porównaj to, co widzisz, ze swoimi zdjęciami i notatkami. Upewnij się, że wszystko się zgadza.
4. Odkręć przewody od zacisków: Użyj odpowiedniego wkrętaka. Odłączaj przewody pojedynczo, jeśli to możliwe, lub jeśli musisz odłączyć wszystkie naraz, upewnij się, że są one odpowiednio oznaczone (np. małe kawałki taśmy izolacyjnej z numerami odpowiadającymi zaciskom).
5. Zdejmij stary unifon ze ściany: Po odłączeniu przewodów, odkręć śruby mocujące unifon do ściany i delikatnie go zdejmij.

Podłączanie nowego unifonu: Precyzja to podstawa

Teraz, gdy masz już zdemontowany stary unifon i zidentyfikowane wszystkie przewody, przyszedł czas na podłączenie nowego urządzenia. Ten etap wymaga szczególnej precyzji. Pamiętaj, że każdy przewód musi trafić na swoje miejsce zgodnie z Twoją dokumentacją i schematem producenta nowego unifonu. Nie spiesz się, dokładnie sprawdzaj każde połączenie, a unikniesz późniejszych problemów.

Schemat producenta: Twój przewodnik po zaciskach

Zawsze, ale to zawsze, zacznij od dokładnego przeczytania instrukcji i schematu podłączenia dołączonego do nowego unifonu. To kluczowa zasada, której niestety wielu ludzi nie przestrzega. Producenci mogą stosować różne oznaczenia zacisków (np. "L1", "L2", "CA", "SU" zamiast "MIC", "SPK", "RING"), a także mieć nieco inny układ wewnętrzny. Twój nowy unifon może być uniwersalny i obsługiwać różne systemy, dlatego schemat producenta pokaże Ci, które zaciski odpowiadają za konkretne funkcje w Twoim systemie 6-żyłowym.

Zworki (jumpery): Dostosowanie unifonu do instalacji

Wiele nowoczesnych, uniwersalnych unifonów, takich jak popularne modele Wekta TK6 czy Cyfral Smart 5P, posiada wewnątrz obudowy małe zworki, zwane również jumperami. Ich rola jest bardzo ważna: pozwalają one dostosować unifon do specyfiki konkretnej instalacji domofonowej (np. 4-, 5- czy 6-żyłowej, a także do różnych typów central). Przed podłączeniem przewodów, koniecznie sprawdź w instrukcji producenta, jak należy ustawić te zworki dla systemu 6-żyłowego. Zazwyczaj polega to na odpowiednim założeniu lub zdjęciu plastikowych nakładek na małe bolce. Błędne ustawienie zworek jest częstą przyczyną niedziałającego unifonu, nawet jeśli przewody są podłączone prawidłowo.

Montaż obudowy i estetyka instalacji

Po podłączeniu wszystkich przewodów i upewnieniu się, że zworki są ustawione prawidłowo, możesz przystąpić do montażu obudowy nowego unifonu. Ostrożnie ułóż przewody wewnątrz obudowy, tak aby nic nie było ściśnięte ani nie blokowało zatrzasków. Przykręć unifon do ściany, używając odpowiednich śrub. Zadbaj o to, aby przewody były uporządkowane i nie wystawały nieestetycznie. Pamiętaj, że estetyka również ma znaczenie dobrze zamontowany unifon będzie służył Ci przez lata i ładnie wkomponuje się w wystrój mieszkania.

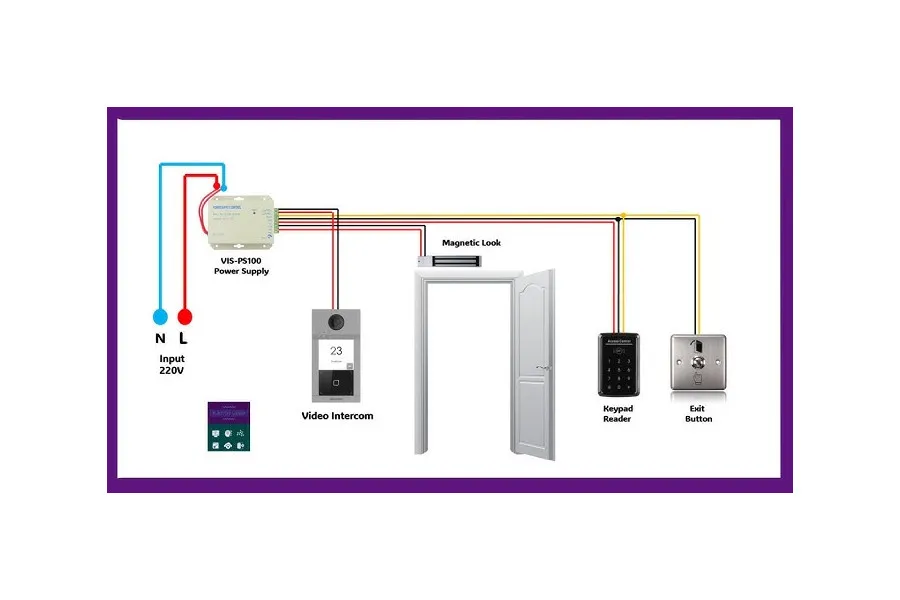

Testowanie domofonu: Sprawdź, czy wszystko działa

Po podłączeniu i zamontowaniu nowego unifonu, nadszedł czas na najważniejszy etap testowanie. Dopiero teraz możesz włączyć zasilanie domofonu. Przeprowadź następujące testy, aby upewnić się, że wszystko działa poprawnie:

1. Test dzwonka: Poproś kogoś, aby zadzwonił do Twojego mieszkania z kasety zewnętrznej. Sprawdź, czy unifon dzwoni wyraźnie i czy dźwięk jest odpowiedniej głośności.
2. Test komunikacji dwustronnej: Podnieś słuchawkę i poproś osobę na zewnątrz, aby coś powiedziała. Sprawdź, czy słyszysz ją wyraźnie w słuchawce. Następnie Ty coś powiedz i poproś o potwierdzenie, czy Twój głos jest słyszalny na zewnątrz.
3. Test przycisku otwierania drzwi: Podczas rozmowy lub po odebraniu dzwonka, naciśnij przycisk otwierania drzwi. Powinieneś usłyszeć charakterystyczny dźwięk elektrozaczepu, a drzwi wejściowe powinny się otworzyć.
4. Sprawdzenie szumów i trzasków: Posłuchaj, czy podczas rozmowy nie występują niepokojące szumy, trzaski lub piski.

Najczęstsze problemy i jak je rozwiązać

Nawet przy największej staranności, czasami coś może pójść nie tak. Oto najczęstsze problemy po podłączeniu domofonu i sprawdzone sposoby ich rozwiązania:

• Brak reakcji domofonu (cisza, nic nie działa):
  • Sprawdź zasilanie: Upewnij się, że zasilanie domofonu jest włączone.
  • Sprawdź masę (GND): To najczęstsza przyczyna. Upewnij się, że przewód masy jest prawidłowo podłączony do odpowiedniego zacisku.
  • Zworki (jumpery): Sprawdź, czy zworki w unifonie są ustawione zgodnie z instrukcją dla systemu 6-żyłowego.
  • Problem w pionie: Jeśli problem występuje tylko u Ciebie, sprawdź swoje połączenia. Jeśli u sąsiadów też, problem może leżeć w centrali lub instalacji pionowej.
• Brak dźwięku w słuchawce lub niedziałający mikrofon:
  • Zamienione żyły: Najczęściej jest to wynik zamienienia żył mikrofonu i słuchawki. Sprawdź dokładnie swoje notatki i schemat, a następnie zamień te dwa przewody miejscami.
  • Luźne połączenia: Dokręć śruby na zaciskach.
• Domofon nie dzwoni:
  • Źle podłączona żyła wywołania (RING): To niemal na pewno problem z przewodem dzwonka. Sprawdź jego połączenie i upewnij się, że trafił na właściwy zacisk.
  • Uszkodzony dzwonek: Rzadziej, ale może się zdarzyć, że sam dzwonek w unifonie jest uszkodzony.
• Elektrozaczep nie otwiera drzwi:
  • Błędne podłączenie żył elektrozaczepu: Upewnij się, że obie żyły od elektrozaczepu są prawidłowo podłączone. Czasem wystarczy zamienić je miejscami.
  • Uszkodzony przycisk w unifonie: Sprawdź, czy przycisk otwierania drzwi działa prawidłowo (np. czy "klika").
  • Brak napięcia na elektrozaczepie: Jeśli masz miernik, sprawdź, czy na żyłach elektrozaczepu pojawia się napięcie po naciśnięciu przycisku.
• Szumy i trzaski:
  • Luźne połączenia: Dokręć wszystkie śruby na złączach zarówno w unifonie, jak i ewentualnie w puszce połączeniowej.
  • Uszkodzona instalacja: W starszych blokach izolacja przewodów może być uszkodzona, co powoduje zakłócenia. W takim przypadku może być konieczna interwencja fachowca.
• Ciągłe dzwonienie:
  • Zwarcie w instalacji: Może być spowodowane przypadkowym zwarciem przewodów w unifonie lub w instalacji ściennej. Sprawdź, czy żadne żyły się nie stykają.
  • Zacięty przycisk w kasecie zewnętrznej: Czasami problem leży po stronie panelu domofonowego na zewnątrz budynku.

Przeczytaj również: Jak podłączyć Cyfral Smart 5P? Instrukcja krok po kroku

Kiedy wezwać fachowca?

Chociaż wiele problemów można rozwiązać samodzielnie, istnieją sytuacje, w których najlepiej zaufać profesjonaliście. Z mojego doświadczenia wynika, że warto wezwać fachowca, gdy:

• Mimo wielokrotnych prób i zastosowania wszystkich wskazówek, nadal nie możesz zidentyfikować żył lub domofon nie działa prawidłowo.
• Podejrzewasz uszkodzenie instalacji w pionie (np. problem dotyczy również sąsiadów, a Twoje połączenia są na pewno poprawne).
• Występują uporczywe szumy, trzaski lub inne zakłócenia, które mogą świadczyć o poważniejszym problemie z okablowaniem w budynku.
• Nie czujesz się komfortowo z pracą przy instalacji elektrycznej, nawet po odłączeniu zasilania.
