Chcesz samodzielnie podłączyć nowy domofon lub wymienić stary unifon w mieszkaniu? Ten artykuł to kompleksowy przewodnik, który krok po kroku przeprowadzi Cię przez cały proces, niezależnie od tego, czy masz do czynienia z domem jednorodzinnym, czy blokiem mieszkalnym. Przygotowałem dla Ciebie praktyczne wskazówki dotyczące różnych typów instalacji od analogowych po cyfrowe, uwzględniając różne konfiguracje przewodów, abyś mógł sprawnie i bezpiecznie zrealizować to zadanie.
Podłącz domofon samodzielnie: praktyczne instrukcje krok po kroku
- Zawsze wyłącz zasilanie przed rozpoczęciem prac, aby zapewnić bezpieczeństwo.
- Rozpoznanie systemu (analogowy/cyfrowy) i liczby żył (2, 4, 6) jest kluczowe do wyboru unifonu i schematu.
- W domu jednorodzinnym czeka Cię kompleksowa instalacja od podstaw, w bloku głównie wymiana unifonu.
- Przygotuj niezbędne narzędzia: wkrętak izolowany, szczypce, wiertarkę.
- W przypadku problemów (brak dźwięku, niedziałający elektrozaczep) sprawdź okablowanie i zasilanie.
- Jeśli nie czujesz się pewnie, rozważ wezwanie fachowca koszt profesjonalnego montażu to ok. 500-3000 zł.
Zanim zaczniesz: kluczowe informacje przed montażem domofonu
Zanim zabierzesz się za podłączanie domofonu, kluczowe jest zrozumienie, z jakim typem systemu masz do czynienia. Na rynku dominują dwa główne rodzaje: analogowe i cyfrowe. Systemy analogowe, często spotykane w starszym budownictwie, charakteryzują się prostszą budową i zazwyczaj wymagają więcej żył (4, 5, 6-żyłowe). Są one bardziej podatne na zakłócenia i spadki napięcia, szczególnie na wyższych piętrach, co może wpływać na jakość dźwięku.
Systemy cyfrowe, z kolei, to nowocześniejsze rozwiązanie, które z powodzeniem instaluje się w nowym budownictwie. Najczęściej wykorzystują one instalację 2-żyłową, co znacznie upraszcza montaż. Oferują znacznie lepszą jakość dźwięku, większą funkcjonalność (jak otwieranie kodem czy integracja z innymi systemami) oraz łatwiejszą diagnostykę. Warto też wspomnieć o wideodomofonach, które są jeszcze bardziej zaawansowaną opcją, zapewniającą podgląd wideo na monitorze wewnętrznym, co znacząco zwiększa bezpieczeństwo, choć ich montaż jest bardziej złożony.
-
Systemy analogowe:
- Często 4, 5 lub 6-żyłowe.
- Prostsza budowa.
- Bardziej podatne na zakłócenia i spadki napięcia.
- Typowe dla starszego budownictwa.
-
Systemy cyfrowe:
- Zazwyczaj 2-żyłowe.
- Lepsza jakość dźwięku i większa funkcjonalność.
- Wymagają programowania numeru mieszkania (np. za pomocą zworek).
- Dominują w nowym budownictwie.
Podejście do montażu domofonu znacząco różni się w zależności od tego, czy instalujesz go w domu jednorodzinnym, czy wymieniasz unifon w bloku mieszkalnym. W przypadku domu jednorodzinnego masz przed sobą kompleksową instalację od zera. Oznacza to konieczność poprowadzenia przewodu w wykopie od furtki do domu, montażu kasety zewnętrznej (bramofonu) oraz unifonu wewnątrz budynku. Masz pełną kontrolę nad całym systemem i możesz dopasować go do swoich indywidualnych potrzeb.
W bloku mieszkalnym sytuacja jest inna najczęściej chodzi o wymianę samego unifonu, czyli słuchawki. Tutaj kluczowe jest prawidłowe zidentyfikowanie istniejącego systemu (analogowy/cyfrowy, producent, liczba żył), aby nowy unifon był w pełni kompatybilny. Jak często obserwuję, błędne podłączenie może nie tylko uniemożliwić działanie Twojego domofonu, ale także zakłócić pracę domofonów u sąsiadów lub nawet uszkodzić centralę dlatego tak ważna jest precyzja i ostrożność.
Niezależnie od tego, czy montujesz domofon od podstaw, czy wymieniasz unifon, absolutnie kluczowe jest wyłączenie zasilania przed rozpoczęciem jakichkolwiek prac. Praca z elektrycznością zawsze wiąże się z ryzykiem, dlatego pamiętaj o podstawowych zasadach bezpieczeństwa, takich jak używanie narzędzi z izolowanymi rękojeściami. To prosta zasada, która może uchronić Cię przed niebezpiecznym porażeniem.
Kompletujemy zestaw narzędzi do samodzielnego podłączenia domofonu
Odpowiednie narzędzia to podstawa każdej pracy, a montaż domofonu nie jest wyjątkiem. Oto lista, którą moim zdaniem warto mieć pod ręką:
- Wkrętak z izolowaną rękojeścią: Niezbędny do bezpiecznego dokręcania i odkręcania połączeń elektrycznych. Izolacja chroni przed przypadkowym porażeniem.
- Szczypce do cięcia i ściągania izolacji: Umożliwiają precyzyjne przygotowanie przewodów do podłączenia, bez uszkadzania miedzianych żył.
- Wiertarka: Potrzebna do wykonania otworów pod kołki rozporowe, zarówno dla kasety zewnętrznej, jak i unifonu wewnętrznego.
- Kołki rozporowe i wkręty: Do solidnego zamocowania elementów domofonu na ścianie.
- Próbnik napięcia: Pozwoli sprawdzić, czy zasilanie zostało faktycznie wyłączone i czy w instalacji nie ma napięcia.
- Poziomica: Aby unifon i bramofon były zamontowane estetycznie i prosto.
- Ołówek i miarka: Do precyzyjnego wyznaczenia miejsc montażu.
- W przypadku domu jednorodzinnego: przewód ziemny (najlepiej w osłonie) oraz zaprawa murarska do montażu podtynkowego kasety.
Wybór odpowiedniego przewodu jest równie ważny, co same narzędzia. Do instalacji domofonowej, zwłaszcza w domu jednorodzinnym, zalecam stosowanie przewodu ziemnego w specjalnej osłonie. Zapewnia on lepszą odporność na warunki atmosferyczne i uszkodzenia mechaniczne. W systemach analogowych jakość okablowania ma kluczowe znaczenie dla uniknięcia zakłóceń i szumów, dlatego nie warto na nim oszczędzać. Dobrze dobrany i poprawnie ułożony przewód to gwarancja stabilnej i czystej komunikacji.
Podłączenie domofonu w domu jednorodzinnym: instrukcja krok po kroku
Pierwszym krokiem w instalacji domofonu w domu jednorodzinnym jest staranne zaplanowanie trasy kabli. Najczęściej wymaga to wykonania wykopu od furtki do miejsca montażu unifonu w domu. Pamiętaj, aby przewód ziemny ułożyć na odpowiedniej głębokości i zabezpieczyć go, np. w peszlu. Następnie przygotuj miejsce na kasetę zewnętrzną (bramofon) przy furtce jeśli ma być montowana podtynkowo, konieczne będzie wykucie otworu i użycie zaprawy murarskiej do jej osadzenia. Dokładność na tym etapie to podstawa, aby uniknąć późniejszych problemów.
Wybór miejsca na unifon wewnętrzny powinien uwzględniać zarówno estetykę, jak i funkcjonalność. Zazwyczaj montuje się go w przedpokoju lub innym łatwo dostępnym miejscu, gdzie dzwonek będzie dobrze słyszalny. Upewnij się, że wysokość montażu jest komfortowa dla wszystkich domowników. Po wyznaczeniu miejsca, wykonaj otwory pod kołki rozporowe, a następnie solidnie zamocuj unifon do ściany, pamiętając o przeprowadzeniu przewodów przez otwór w obudowie.
Podłączanie przewodów to moment, w którym precyzja jest najważniejsza. Zawsze, ale to zawsze, postępuj zgodnie ze schematem producenta dostarczonym z domofonem. Chociaż istnieją typowe oznaczenia żył, różni producenci mogą stosować własne standardy. W systemach 4- i 6-żyłowych spotkasz się z przewodami o konkretnych funkcjach:
- Masa (GND): Przewód wspólny, punkt odniesienia dla pozostałych sygnałów.
- Mikrofon (MIC): Przesyła dźwięk z mikrofonu do kasety zewnętrznej.
- Głośnik (SPK): Przesyła dźwięk z kasety zewnętrznej do głośnika unifonu.
- Wywołanie (CALL/RING): Aktywuje dzwonek w unifonie po naciśnięciu przycisku na bramofonie.
- Elektrozaczep (LOCK): Przewody do sterowania elektrozaczepem, otwierającym furtkę lub bramę.
Upewnij się, że każdy przewód jest prawidłowo podłączony do odpowiedniego zacisku, a izolacja jest ściągnięta tylko na tyle, aby zapewnić pewny kontakt, bez ryzyka zwarcia.
Po podłączeniu wszystkich przewodów do unifonu i bramofonu, przyszedł czas na instalację elektrozaczepu. Zazwyczaj podłącza się go dwoma przewodami bezpośrednio do bramofonu lub do dedykowanych zacisków w unifonie, jeśli system na to pozwala. Upewnij się, że elektrozaczep jest solidnie zamontowany w ościeżnicy furtki lub drzwi. Po zakończeniu montażu wszystkich elementów, możesz włączyć zasilanie i przystąpić do finalnego testowania.
Testowanie systemu jest kluczowe, aby upewnić się, że wszystko działa poprawnie. Sprawdź kolejno: czy dzwonek działa po naciśnięciu przycisku na bramofonie, czy komunikacja głosowa między unifonem a bramofonem jest czysta i wyraźna w obu kierunkach, oraz czy przycisk otwierania drzwi aktywuje elektrozaczep. Jeśli wszystko działa bez zarzutu, oznacza to, że Twoja instalacja zakończyła się sukcesem!
Wymiana unifonu w bloku: poradnik, jak zrobić to dobrze
Wymiana unifonu w bloku wymaga przede wszystkim dokładnej identyfikacji istniejącej instalacji. Z mojego doświadczenia wiem, że to najczęstsze źródło problemów. Musisz ustalić, czy system jest analogowy, czy cyfrowy, jaki producent go stworzył (np. Cyfral, Laskomex, Urmet) oraz ile żył wychodzi ze ściany. To pozwoli Ci dobrać kompatybilny zamiennik i uniknąć zakłóceń dla sąsiadów. Oto jak to zrobić krok po kroku:
- Sprawdź stary unifon: Otwórz obudowę starego unifonu. Poszukaj naklejki lub nadruku z nazwą producenta i modelem.
- Policz żyły: Zwróć uwagę na liczbę przewodów podłączonych do zacisków. Najczęściej spotkasz 2, 4 lub 6 żył.
- Zrób zdjęcie: Przed odłączeniem czegokolwiek, zrób wyraźne zdjęcie podłączonych przewodów. To będzie Twoja "mapa" do podłączenia nowego urządzenia.
- Rozpoznaj system: Jeśli widzisz tylko 2 żyły i unifon jest stosunkowo nowy, prawdopodobnie masz system cyfrowy. W starszych instalacjach 2-żyłowych (np. Cyfral) mogą to być systemy analogowe. Więcej niż 2 żyły (4, 6) niemal zawsze oznaczają system analogowy.

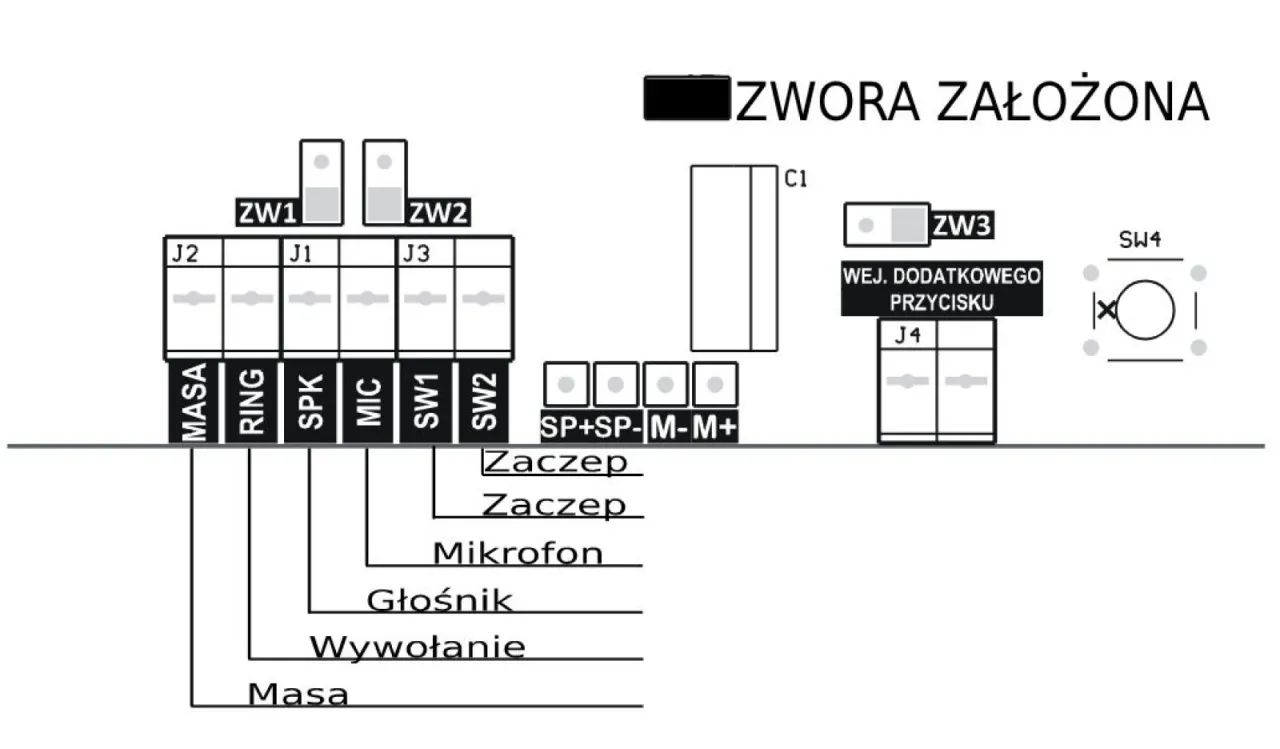

Podłączenie unifonu 2-żyłowego jest teoretycznie najprostsze, ponieważ masz tylko dwa przewody do podłączenia: jeden to masa, drugi odpowiada za komunikację i wywołanie. Jednak w przypadku systemów cyfrowych, po prawidłowym podłączeniu przewodów, konieczne jest zaprogramowanie numeru mieszkania. Najczęściej odbywa się to za pomocą zworek (małych plastikowych mostków) lub przełączników DIP, które ustawia się zgodnie z instrukcją producenta unifonu i numerem Twojego mieszkania w systemie domofonowym. Bez tego kroku unifon nie będzie działał poprawnie.
Instrukcja programowania (przykład dla zworek):
- Po podłączeniu przewodów, zlokalizuj na płytce unifonu sekcję zworek (często oznaczoną jako "ADR" lub "JUMPERS").
- Korzystając z instrukcji obsługi unifonu, ustaw zworki w konfiguracji odpowiadającej numerowi Twojego mieszkania w systemie domofonowym.
- Po ustawieniu zworek, zamknij obudowę i przetestuj działanie domofonu.
W systemach 4-żyłowych, bardzo popularnych w analogowych instalacjach, każdy z czterech przewodów ma swoją określoną funkcję. Zazwyczaj są to: masa, mikrofon, głośnik i wywołanie (dzwonek). Warto pamiętać, że przewód wywołania jest prowadzony osobno do każdego unifonu, co jest charakterystyczne dla tego typu instalacji. Moim zdaniem, kluczem jest tutaj dokładne przepisanie połączeń ze starego unifonu na nowy, zgodnie z dokumentacją.
| Funkcja przewodu | Opis/Kolor (przykładowy) |
|---|---|
| Masa (GND) | Wspólny przewód, często czarny lub brązowy |
| Mikrofon (MIC) | Przesyłanie dźwięku z unifonu, np. zielony |
| Głośnik (SPK) | Przesyłanie dźwięku do unifonu, np. czerwony |
| Wywołanie (CALL) | Sygnał dzwonka, np. niebieski |
System 6-żyłowy to rozwinięcie systemu 4-żyłowego, gdzie dodatkowe dwa przewody są przeznaczone wyłącznie dla elektrozaczepu. Oznacza to, że obwód otwierania drzwi jest całkowicie oddzielony od obwodu komunikacji głosowej i wywołania. Taka separacja zapewnia niezależne i bardziej stabilne działanie elektrozaczepu. Przy podłączaniu unifonu 6-żyłowego, postępuj analogicznie jak w przypadku 4-żyłowego, dodając dwa przewody do zacisków oznaczonych jako "LOCK" lub "EZ", zgodnie ze schematem producenta.
Coś poszło nie tak? Najczęstsze problemy po instalacji i proste rozwiązania
Jednym z najczęstszych problemów po instalacji domofonu jest brak dźwięku zarówno dzwonka, jak i w słuchawce. Przyczyn może być kilka: uszkodzenie przewodów (np. przecięcie, słabe połączenie), awaria samej słuchawki (unifonu) lub problem z zasilaniem całego systemu. W pierwszej kolejności sprawdź wszystkie połączenia przewodów, upewniając się, że są solidnie dokręcone i nie ma luzów. Następnie, jeśli masz taką możliwość, podłącz inną słuchawkę testowo. Upewnij się również, że zasilanie domofonu jest włączone i działa poprawnie.
Jeśli domofon dzwoni i słychać rozmowę, ale przycisk otwierania drzwi nie działa, problem leży prawdopodobnie w obwodzie elektrozaczepu. Możliwe przyczyny to uszkodzenie samego przycisku w unifonie, przepalony elektrozaczep (co zdarza się rzadziej, ale jest możliwe) lub problemy z napięciem dostarczanym do elektrozaczepu. Sprawdź, czy przewody do elektrozaczepu są prawidłowo podłączone i czy dochodzi do nich napięcie w momencie naciśnięcia przycisku. Czasami wystarczy delikatne wygięcie styków przycisku lub wymiana elektrozaczepu.
Szumy i trzaski w słuchawce to typowa bolączka systemów analogowych, zwłaszcza tych z długimi lub niskiej jakości przewodami. Często są one spowodowane zakłóceniami elektromagnetycznymi lub uszkodzeniami izolacji przewodów. Aby poprawić jakość połączenia, dokładnie sprawdź całe okablowanie od bramofonu do unifonu. Upewnij się, że przewody nie są uszkodzone, nie przebiegają zbyt blisko źródeł silnych zakłóceń (np. kabli energetycznych) i że wszystkie połączenia są czyste i solidne. W niektórych przypadkach zastosowanie ekranowanego przewodu może pomóc zredukować zakłócenia.
Przeczytaj również: Alarm w domu: Czy warto? Przewodnik po kosztach i wyborze
Kiedy warto wezwać fachowca? Ocena własnych sił
Decyzja o samodzielnym montażu domofonu może być satysfakcjonująca i ekonomiczna, ale warto realnie ocenić swoje umiejętności i dostępny czas. Jeśli instalacja wydaje się zbyt skomplikowana, masz wątpliwości co do bezpieczeństwa pracy z elektrycznością lub po prostu brakuje Ci odpowiednich narzędzi, moim zdaniem, lepiej rozważyć wezwanie fachowca. Orientacyjne koszty profesjonalnego montażu domofonu w Polsce wahają się od 1000 do 3000 zł w przypadku kompleksowej instalacji w domu jednorodzinnym. Jeśli chodzi o wymianę unifonu w bloku, cena za samą robociznę to średnio około 500-600 zł za punkt. Pamiętaj, że bezpieczeństwo i prawidłowe działanie systemu są najważniejsze, a inwestycja w profesjonalną usługę może zaoszczędzić Ci wielu nerwów i potencjalnych problemów w przyszłości.
