Jaki kabel do domofonu? Wybierz mądrze [Poradnik]

Wybór odpowiedniego okablowania do instalacji domofonowej to często niedoceniany, ale absolutnie kluczowy element, który decyduje o stabilności i niezawodności całego systemu. W tym artykule, jako Leon Jabłoński, podzielę się z Państwem praktyczną wiedzą, która pozwoli uniknąć typowych błędów, zapewnić płynną komunikację i podjąć świadomą decyzję techniczną, niezależnie od tego, czy instalujesz prosty domofon analogowy, czy zaawansowany wideodomofon IP.

Niewłaściwy dobór kabla domofonowego to prosta droga do frustracji i problemów, które mogą pojawić się już na etapie uruchamiania systemu, a często dopiero po pewnym czasie użytkowania. Zbyt cienkie żyły na długich dystansach to gwarancja spadków napięcia, co objawi się słabym dźwiękiem, problemami z zasilaniem elektrozaczepu, a nawet jego całkowitym brakiem działania. Brak ekranowania w miejscach narażonych na zakłócenia może skutkować szumami, trzaskami, a w wideodomofonach niestabilnym obrazem. Co więcej, użycie kabli wewnętrznych na zewnątrz to przepis na szybką degradację izolacji i całkowitą awarię systemu po kilku sezonach. Pamiętajmy, że kabel to fundament stabilnej i niezawodnej instalacji oszczędności w tym miejscu zawsze mszczą się w przyszłości.

• Domofony analogowe: Wymagają instalacji wielożyłowej. Najczęściej spotkamy tu kable 4, 5, 6, a nawet więcej żył, w zależności od liczby funkcji (np. otwieranie furtki, bramy, interkom).

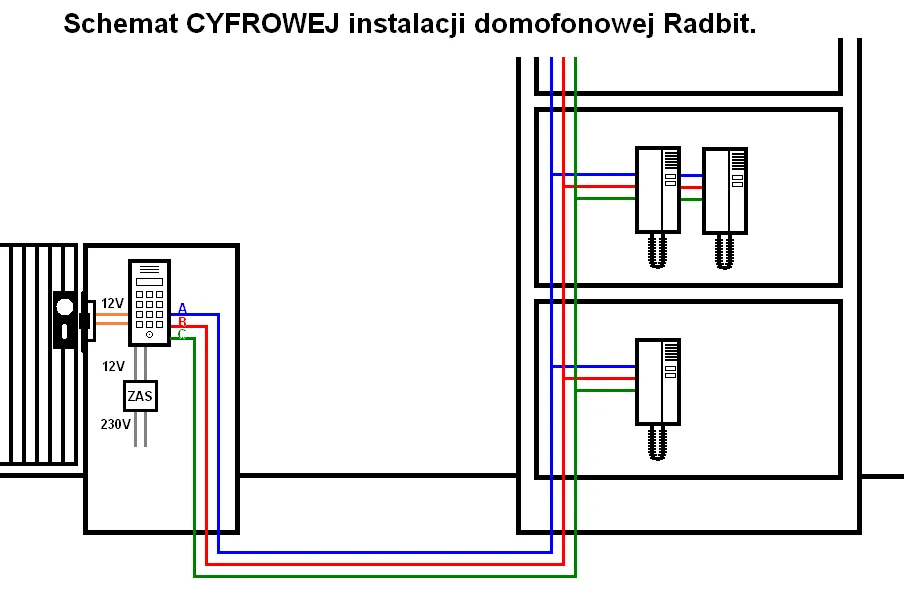

• Domofony cyfrowe: Znacznie upraszczają okablowanie. Zazwyczaj wystarczają 2-3 żyły do komunikacji, a kolejne unifony podłącza się równolegle.
• Wideodomofony (szczególnie systemy IP): Najczęściej bazują na skrętce komputerowej (UTP kat. 5e lub 6). Taki kabel jest w stanie przesyłać zarówno obraz, dźwięk, jak i zasilanie (PoE).

Wybieramy kabel domofonowy: kluczowe parametry

Liczba żył w kablu domofonowym to jeden z pierwszych parametrów, na który zwracam uwagę. Podstawowe funkcje domofonu analogowego, takie jak masa, mikrofon, słuchawka i wywołanie, wymagają minimum czterech żył. Jeśli jednak planujemy dodatkowe funkcje, na przykład sterowanie bramą wjazdową, interkom pomiędzy słuchawkami, czy dodatkowe przyciski funkcyjne, to zapotrzebowanie na żyły szybko rośnie do sześciu, ośmiu lub nawet więcej. Moja rada? Zawsze układaj kable z zapasem żył, na przykład 8-10. Nigdy nie wiesz, jakie funkcje będziesz chciał dodać w przyszłości, a wymiana kabla to zazwyczaj duży kłopot.

Przekrój żyły ma bezpośredni wpływ na spadki napięcia i jakość przesyłanego sygnału, co jest szczególnie istotne przy większych odległościach. Standardowo, do krótkich instalacji (do około 30 metrów), wystarczający jest przekrój 0.5 mm². Jeśli jednak odległość między panelem zewnętrznym a unifonem/wideomonitorem przekracza 30 metrów, zdecydowanie zalecam zastosowanie kabla o przekroju 0.75 mm². Przy bardzo dużych dystansach, rzędu kilkudziesięciu metrów, a zwłaszcza tam, gdzie zasilany jest elektrozaczep, warto rozważyć nawet 1 mm² lub więcej. Pamiętajmy też, że najlepsze przewodnictwo zapewnia czysta miedź unikajmy kabli z domieszkami lub aluminiowych pomiedziowanych (CCA), które są gorszej jakości i mogą powodować problemy.

Skrętka to technika, w której pary żył są ze sobą skręcone. Nie jest to bynajmniej zabieg estetyczny, a kluczowy element, który znacząco zwiększa odporność kabli na zakłócenia elektromagnetyczne. Dzięki skręcaniu, pola magnetyczne indukowane w sąsiednich żyłach wzajemnie się znoszą, co redukuje efekt przesłuchów i poprawia jakość sygnału. Dlatego kable z żyłami skręcanymi, takie jak YTKSY, są znacznie lepszym wyborem niż proste przewody, zwłaszcza w środowiskach, gdzie występują inne instalacje elektryczne.

Kable typu skrętka komputerowa dzielimy na UTP (Unshielded Twisted Pair) nieekranowane i FTP (Foiled Twisted Pair) ekranowane folią. Różnica jest prosta: FTP posiada dodatkową warstwę folii aluminiowej, która stanowi barierę dla zakłóceń elektromagnetycznych. Kiedy warto dopłacić za ekranowanie? Zawsze wtedy, gdy instalacja przebiega w miejscach narażonych na silne zakłócenia elektromagnetyczne, np. w pobliżu linii energetycznych, silników, transformatorów czy innych urządzeń generujących pole. W takich warunkach kabel FTP zapewni znacznie stabilniejszą pracę wideodomofonu czy domofonu cyfrowego.

Poznaj najpopularniejsze kable domofonowe: YTDY, YTKSY i skrętka

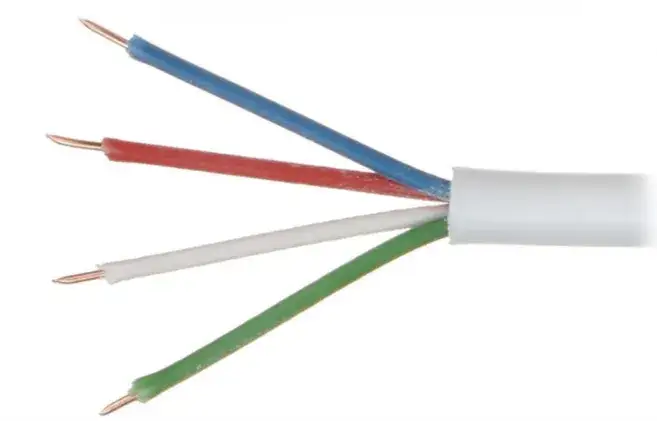

Przewód YTDY to telekomunikacyjny przewód instalacyjny, który od lat jest standardem w prostych, wewnętrznych instalacjach domofonów analogowych. Jest to kabel o sztywnej żyle, zazwyczaj w białej izolacji PVC. Sprawdza się dobrze w suchych pomieszczeniach, do podłączenia unifonu do centrali czy panelu wewnętrznego. Muszę jednak podkreślić, że YTDY absolutnie nie nadaje się do zastosowań zewnętrznych ani ziemnych. Jego izolacja nie jest odporna na wilgoć, promieniowanie UV ani niskie temperatury, co szybko doprowadzi do awarii.

Kabel YTKSY to telekomunikacyjny kabel stacyjny, który jest już znacznie bardziej zaawansowany niż YTDY. Jego kluczową cechą jest to, że żyły są często parowane i skręcane, co, jak już wspomniałem, znacząco zwiększa jego odporność na zakłócenia. Dzięki temu YTKSY jest bardziej uniwersalny może być stosowany zarówno wewnątrz, jak i na zewnątrz budynków, choć do zastosowań ziemnych nadal preferowałbym rozwiązania specjalistyczne. To solidny wybór, gdy zależy nam na lepszej jakości sygnału i większej niezawodności niż w przypadku prostego YTDY.

Skrętka komputerowa, w kategoriach 5e lub 6 (UTP lub FTP), to obecnie najbardziej uniwersalne i przyszłościowe rozwiązanie, zwłaszcza dla nowoczesnych systemów cyfrowych, wideodomofonów IP oraz systemów zasilanych przez PoE (Power over Ethernet). Taki kabel jest w stanie przesyłać jednocześnie obraz wysokiej rozdzielczości, dźwięk i zasilanie, co upraszcza instalację. Wersja ekranowana (FTP) jest moim zdaniem zawsze warta rozważenia, szczególnie w miejscach, gdzie mogą występować zakłócenia elektromagnetyczne. Układając skrętkę, zyskujemy nie tylko stabilność domofonu, ale także możliwość wykorzystania jej do innych celów sieciowych w przyszłości.

Kable domofonowe na zewnątrz i w ziemi: ochrona przed żywiołami

To jest punkt, na który zawsze zwracam szczególną uwagę: kabli wewnętrznych, takich jak białe YTDY z izolacją PVC, absolutnie nie wolno stosować do instalacji zewnętrznych i ziemnych! Ich izolacja nie jest przystosowana do trudnych warunków atmosferycznych. Pod wpływem wilgoci, promieniowania UV i zmiennych temperatur (mróz, upały) szybko staje się krucha, pęka i przepuszcza wodę. To prowadzi do zwarć, korozji żył i w konsekwencji do całkowitej awarii systemu. Naprawa takiej instalacji, zwłaszcza ziemnej, jest kosztowna i uciążliwa, dlatego lepiej od razu zainwestować w odpowiedni kabel.

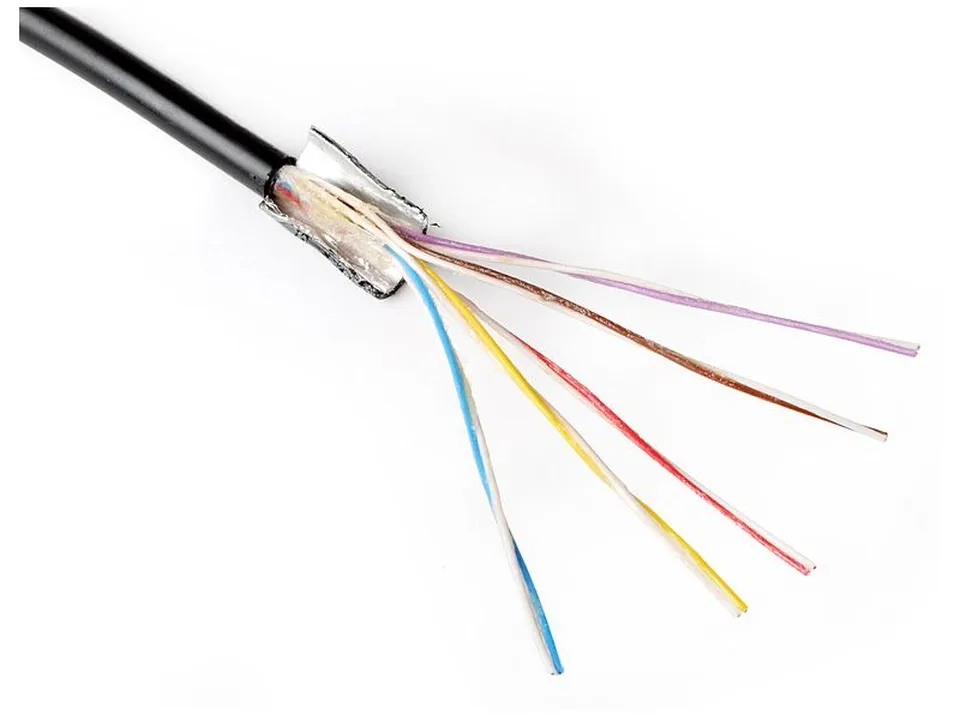

Jeśli kabel ma być prowadzony na zewnątrz lub, co gorsza, w ziemi, kable żelowane to absolutny złoty standard. Ich konstrukcja zawiera specjalny żel, który uszczelnia przewód i chroni żyły przed wilgocią, nawet w przypadku drobnego uszkodzenia powłoki zewnętrznej. To daje pewność, że woda nie dostanie się do środka i nie spowoduje korozji. Oprócz kabli żelowanych, warto rozważyć kable z powłoką polietylenową (PE), która jest znacznie bardziej odporna na UV i wilgoć niż PVC. Na rynku dostępne są również specjalistyczne kable ziemne, takie jak XzTKMXpw, które są zaprojektowane do bezpośredniego zakopywania w gruncie i oferują najwyższy poziom ochrony.

• Głębokość: Kable ziemne należy układać na odpowiedniej głębokości, zazwyczaj około 70 cm, aby chronić je przed uszkodzeniami mechanicznymi (np. podczas prac ogrodowych).
• Piasek: Zawsze układaj kabel na warstwie piasku (ok. 10 cm) i przysyp go kolejną warstwą piasku przed zasypaniem ziemią. Piasek chroni kabel przed ostrymi kamieniami i ułatwia późniejsze ewentualne prace.
• Folia ochronna: Nad warstwą piasku, około 30 cm nad kablem, ułóż niebieską folię ochronną (ostrzegawczą). Będzie ona sygnałem dla osób kopiących, że pod spodem znajduje się instalacja.
• Peszle: W miejscach przechodzenia kabla przez fundamenty, murki czy podjazdy, zawsze stosuj rury osłonowe (peszle), które dodatkowo zabezpieczą przewód przed uszkodzeniami mechanicznymi i ułatwią ewentualną wymianę.

Wybór kabla domofonowego: scenariusze i przyszłościowe rozwiązania

W przypadku wideodomofonu w domu jednorodzinnym, szczególnie jeśli planujesz sterowanie bramą, moim zdecydowanym faworytem jest skrętka komputerowa UTP lub FTP kategorii 5e lub 6. Jeśli wideodomofon jest systemem IP, skrętka jest wręcz obowiązkowa, ponieważ przesyła zarówno dane, jak i zasilanie (PoE). Do sterowania bramą, jeśli nie jest to system IP, możesz potrzebować dodatkowych żył, więc upewnij się, że masz ich wystarczającą liczbę. Pamiętaj, że wszystkie odcinki kabla prowadzone na zewnątrz lub w ziemi muszą być wykonane z kabli zewnętrznych, najlepiej żelowanych, odpornych na wilgoć i UV. To zapewni długotrwałą i bezproblemową pracę.

Wymiana starego unifonu analogowego w mieszkaniu w bloku to często dobra okazja do modernizacji. Przede wszystkim sprawdź istniejące okablowanie ile żył jest dostępne i w jakim są stanie. Jeśli planujesz przejście na system cyfrowy, zazwyczaj wystarczą 2-3 żyły. Jeśli pozostajesz przy analogowym, a stary kabel jest w złym stanie, wymień go na nowy YTDY lub YTKSY, upewniając się, że ma wystarczającą liczbę żył na wypadek przyszłych rozbudów. Zawsze warto zostawić sobie mały zapas na przyszłość, nawet jeśli nie wszystkie żyły są od razu wykorzystywane.

Moja rada na przyszłość jest prosta: zawsze układaj kabel, który ma więcej możliwości niż potrzebujesz w danym momencie. Zdecydowanie rekomenduję układanie skrętki komputerowej (UTP/FTP kat. 6) dla systemów IP/wideo nawet jeśli dziś masz prosty domofon, za kilka lat możesz chcieć wideodomofon IP. Dodatkowo, lub zamiast tego w zależności od systemu, warto położyć kabel wielożyłowy o dużej liczbie żył (np. 8-10 żył) dla systemów analogowych/cyfrowych. Taki zapas żył i wysoka jakość kabla zapewniają niezrównaną elastyczność i możliwość przyszłych rozbudów bez konieczności kucia ścian czy ponownego kopania. To inwestycja, która zwraca się wielokrotnie.

Unikaj błędów: najczęstsze pułapki w instalacji kabli domofonowych

Jednym z najczęstszych i najbardziej problematycznych błędów jest prowadzenie kabla domofonowego równolegle do przewodów zasilających 230V. Niestety, często widuję takie instalacje. Przewody zasilające generują silne pola elektromagnetyczne, które mogą indukować zakłócenia i szumy w kablu domofonowym, prowadząc do słabej jakości dźwięku, a nawet niestabilnej pracy systemu. Aby tego uniknąć, zawsze prowadź kable domofonowe w oddzielnych peszlach i, jeśli to możliwe, zachowaj odpowiednią odległość od przewodów 230V. Jeśli musisz je skrzyżować, zrób to pod kątem 90 stopni.

Kolejnym błędem, który potrafi przyprawić o ból głowy, jest brak zapasu kabla przy urządzeniach końcowych, czyli przy panelu zewnętrznym i unifonie/wideomonitorze. Zawsze, ale to zawsze, zostaw około 15-20 cm zapasu kabla w puszce montażowej. Dlaczego to takie ważne? Ten niewielki zapas to Twój ratunek w przypadku przyszłych modyfikacji, napraw, a nawet wymiany urządzenia na nowszy model. Dzięki niemu będziesz mógł swobodnie podłączyć i odłączyć przewody, bez konieczności naciągania czy, co gorsza, przedłużania kabla.

Każdy producent domofonu, zwłaszcza systemów cyfrowych i wideodomofonów, dostarcza szczegółowe zalecenia dotyczące okablowania. Ignorowanie tych wskazówek to proszenie się o problemy. Producent najlepiej wie, jaki typ kabla, liczba żył i przekrój są optymalne dla jego urządzenia. Przestrzeganie zaleceń producenta to nie tylko gwarancja prawidłowego działania systemu, ale często także warunek utrzymania gwarancji. Zawsze poświęć chwilę na zapoznanie się z instrukcją montażu to oszczędzi Ci wielu nerwów.

Podsumowanie: Twoja checklista wyboru idealnego kabla domofonowego

Podsumowując, wybór odpowiedniego kabla domofonowego nie musi być skomplikowany, jeśli podejdziemy do niego metodycznie. Oto moja checklista, która pomoże Ci podjąć najlepszą decyzję:

1. Określ typ systemu: Czy to domofon analogowy, cyfrowy, czy wideodomofon IP? To podstawowa informacja.
2. Liczba żył: Ile funkcji ma mieć Twój domofon? Zawsze planuj z zapasem, szczególnie w systemach analogowych.
3. Przekrój żył: Zmierz odległość między urządzeniami. Im dłuższy odcinek, tym większy przekrój (0.5 mm² do 30m, 0.75 mm² powyżej 30m, 1 mm² na bardzo długie dystanse).
4. Lokalizacja instalacji: Czy kabel będzie prowadzony wewnątrz, na zewnątrz, czy w ziemi? To kluczowe dla wyboru typu izolacji.
5. Kabel zewnętrzny/ziemny: Jeśli na zewnątrz lub w ziemi, wybierz kabel żelowany lub z powłoką PE/specjalny kabel ziemny. Nigdy nie używaj kabli wewnętrznych!
6. Ekranowanie: Czy w pobliżu kabla będą źródła zakłóceń (np. przewody 230V)? Jeśli tak, rozważ kabel FTP (ekranowany).
7. Przyszłość: Zawsze myśl perspektywicznie. Układanie skrętki kat. 6 lub kabla wielożyłowego z zapasem żył to inwestycja w elastyczność i spokój na lata.
8. Zapas kabla: Pamiętaj o pozostawieniu około 15-20 cm zapasu przy każdym urządzeniu końcowym.
9. Zalecenia producenta: Zawsze sprawdź i przestrzegaj wytycznych producenta Twojego domofonu.
