Jak podłączyć Cyfral Smart 5P? Instrukcja krok po kroku

Witaj w praktycznym przewodniku, który krok po kroku pokaże Ci, jak samodzielnie podłączyć unifon Cyfral Smart 5P. Rozumiem, że możesz nie mieć doświadczenia w pracach technicznych, dlatego przygotowałem jasne instrukcje dotyczące przewodów, zworek i uruchomienia systemu. Dzięki temu poradzisz sobie z pytaniem "jak to zrobić?" i będziesz cieszyć się sprawnym domofonem.

Zanim zaczniesz: Co musisz wiedzieć o Cyfral Smart 5P

Czym jest system cyfrowy i dlaczego Twój stary domofon nie pasuje?

Unifon Cyfral Smart 5P został zaprojektowany specjalnie do pracy w nowoczesnych, cyfrowych systemach domofonowych firmy Cyfral, takich jak popularny system CC-2000. To kluczowa informacja, ponieważ oznacza, że nie będzie on działał z żadnymi innymi typami instalacji. Jeśli Twój budynek korzysta ze starszego, analogowego systemu domofonowego (często rozpoznawalnego po 4, 5 lub 6 przewodach podłączonych do starego unifonu), lub nawet z systemu cyfrowego innego producenta (jak Proel czy Laskomex), Cyfral Smart 5P po prostu nie zadziała. Zrozumienie tej zasady jest pierwszym i najważniejszym krokiem do uniknięcia problemów z montażem.

Sprawdź, czy na pewno masz instalację dwuprzewodową jak to rozpoznać?

Najprostszym sposobem na rozpoznanie, czy posiadasz instalację dwuprzewodową, jest przyjrzenie się przewodom podłączonym do Twojego starego unifonu. W systemach dwuprzewodowych zazwyczaj zobaczysz tylko dwa przewody wychodzące ze ściany i podłączone do urządzenia. Te dwa przewody to właśnie linia domofonowa, która w systemach Cyfral jest oznaczana jako L+ (plus) i L- (minus). Jeśli widzisz więcej niż dwa przewody, prawdopodobnie masz do czynienia z systemem analogowym, do którego ten unifon nie jest przeznaczony.

Narzędzia, które będą Ci potrzebne do bezproblemowego montażu

Aby montaż przebiegł sprawnie i bezproblemowo, przygotuj sobie kilka podstawowych narzędzi:

• Śrubokręt krzyżakowy (najczęściej typu PH2)
• Śrubokręt płaski (do ewentualnego poluzowania starych przewodów lub jako pomoc przy wkładaniu nowych)
• Ściągacz izolacji (do przygotowania końcówek przewodów)
• Opcjonalnie: Multimetr bardzo pomocny, jeśli przewody nie są oznaczone, do sprawdzenia polaryzacji lub ciągłości linii.

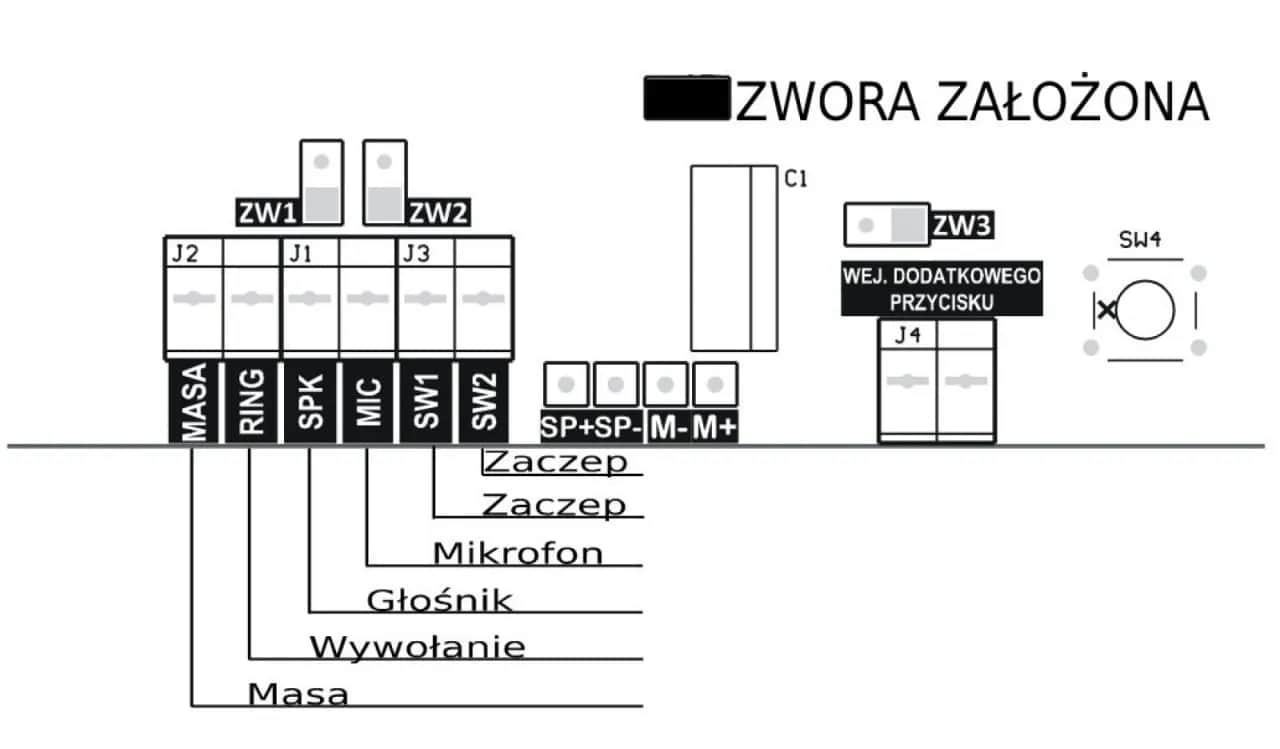

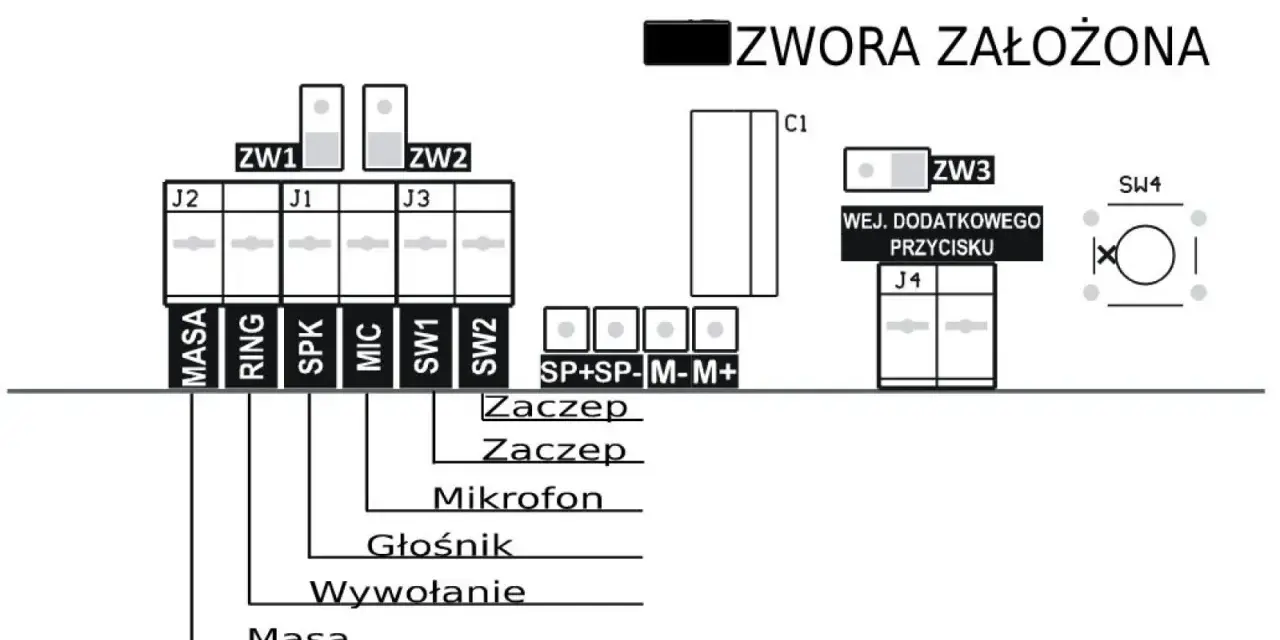

Rozszyfrowujemy oznaczenia: Zaciski i zworki w Cyfral Smart 5P

Zaciski L+ i L- Gdzie podłączyć plus, a gdzie minus?

Na obudowie unifonu znajdziesz dwa główne zaciski śrubowe, oznaczone jako L+ i L-. To właśnie do nich podłączysz dwa przewody tworzące linię domofonową, która biegnie od centrali domofonowej w Twoim budynku. Pamiętaj, że w systemach cyfrowych polaryzacja ma znaczenie. Odwrotne podłączenie przewodów (zamiana L+ z L-) sprawi, że unifon po prostu nie będzie działał. Dlatego tak ważne jest, aby zwrócić uwagę na oznaczenia i podłączyć przewody zgodnie z nimi.

Tajemnica zworek J1 i J2 Jak działa adresowanie unifonu?

Każdy unifon w systemie cyfrowym musi mieć swój unikalny adres, czyli numer mieszkania, aby centrala wiedziała, do kogo wysłać sygnał dzwonka czy kto próbuje otworzyć drzwi. W Cyfral Smart 5P adres ten ustawiamy za pomocą dwóch listew z pinami, oznaczonych jako J1 i J2. Na tych pinach umieszczamy małe zworki (plastikowe elementy z metalowym stykiem). Zasada działania jest prosta: każdy pin ma przypisaną wartość liczbową (1, 2, 4, 8, 16, 32, 64, 128). Sumując wartości pinów, na których umieścimy zworki, tworzymy numer naszego mieszkania. Możemy w ten sposób ustawić adres od 1 do nawet 255, co jest wystarczające dla większości budynków wielorodzinnych.

Tabela wartości zworek: Twoja ściągawka do ustawienia numeru mieszkania

Aby ułatwić Ci ustawienie odpowiedniego adresu, przygotowałem tabelę z wartościami przypisanymi do poszczególnych pinów zworek J1 i J2. Pamiętaj, że zworki umieszczamy na pinach, które chcemy "aktywowac", czyli dodać ich wartość do sumy.

Zworka/Pin	Wartość
J1 - Pin 1	1
J1 - Pin 2	2
J1 - Pin 3	4
J1 - Pin 4	8
J2 - Pin 1	16
J2 - Pin 2	32
J2 - Pin 3	64
J2 - Pin 4	128

Przykłady ustawienia:

• Mieszkanie nr 5: Potrzebujemy sumy 5. Ustawiamy zworki na J1-Pin 1 (wartość 1) i J1-Pin 3 (wartość 4). 1 + 4 = 5.
• Mieszkanie nr 10: Potrzebujemy sumy 10. Ustawiamy zworki na J1-Pin 2 (wartość 2) i J1-Pin 4 (wartość 8). 2 + 8 = 10.
• Mieszkanie nr 20: Potrzebujemy sumy 20. Ustawiamy zworki na J1-Pin 4 (wartość 8) i J2-Pin 1 (wartość 16). 8 + 16 = 24. Ups, to pomyłka w przykładzie. Poprawnie: potrzebujemy sumy 20. Ustawiamy zworki na J1-Pin 3 (wartość 4) i J2-Pin 1 (wartość 16). 4 + 16 = 20.

Podłączanie Cyfral Smart 5P krok po kroku: Pełna instrukcja

Krok 1: Bezpieczeństwo przede wszystkim przygotowanie miejsca pracy

Zanim zaczniesz cokolwiek podłączać, upewnij się, że masz bezpieczne warunki pracy. Jeśli masz możliwość, wyłącz zasilanie całego systemu domofonowego zazwyczaj jest to realizowane przez wyłączenie odpowiedniego bezpiecznika w skrzynce elektrycznej lub przez odłączenie zasilacza domofonu. Przygotuj wszystkie narzędzia, które wymieniłem wcześniej, oraz upewnij się, że masz dostęp do miejsca, gdzie stary unifon był podłączony. Zidentyfikuj przewody wychodzące ze ściany.

Krok 2: Prawidłowe ustawienie adresu (numeru mieszkania) za pomocą zworek

Teraz czas na konfigurację adresu Twojego mieszkania. Postępuj zgodnie z poniższymi krokami:

1. Sprawdź, jaki numer ma Twoje mieszkanie w budynku.
2. Na podstawie tabeli wartości zworek, którą znajdziesz powyżej, określ, na których pinach zworek J1 i J2 musisz umieścić zworki, aby uzyskać sumę odpowiadającą numerowi Twojego mieszkania.
3. Delikatnie nałóż zworki na wybrane piny. Upewnij się, że są dobrze osadzone.
4. Bardzo ważne: Jeszcze raz sprawdź, czy zworki są ustawione poprawnie i czy suma wartości odpowiada numerowi mieszkania. Błąd na tym etapie jest najczęstszą przyczyną problemów z działaniem unifonu.

Krok 3: Identyfikacja i podłączenie przewodów linii do zacisków L+ i L-

To kluczowy moment podłączenia. Postępuj ostrożnie:

1. Zlokalizuj dwa przewody wychodzące ze ściany, które były podłączone do starego unifonu. Powinny to być przewody linii domofonowej (L+ i L-).
2. Jeśli przewody są oznaczone (np. kolorami lub etykietami), postępuj zgodnie z oznaczeniami.
3. Jeśli przewody nie są oznaczone, a nie masz pewności co do ich polaryzacji, możesz spróbować użyć multimetru ustawionego na pomiar napięcia stałego (DC). Podłączając sondy do przewodów, powinieneś uzyskać niewielkie napięcie (np. kilka woltów). Przewód, który po podłączeniu do bieguna ujemnego multimetru daje dodatnie wskazanie, jest zazwyczaj L+. Alternatywnie, po podłączeniu unifonu, możesz spróbować zamienić przewody, jeśli pierwsze podłączenie nie zadziała.
4. Oczyść końcówki przewodów ze starej izolacji, jeśli jest taka potrzeba, używając ściągacza izolacji.
5. Odkręć śrubki przy zaciskach L+ i L- w nowym unifonie.
6. Włóż końcówki przewodów do odpowiednich zacisków: przewód oznaczony jako L+ do zacisku L+, a przewód L- do zacisku L-.
7. Dokładnie dokręć śrubki, upewniając się, że przewody są pewnie zamocowane i nie ma ryzyka zwarcia.
8. Podłącz słuchawkę do korpusu unifonu zazwyczaj robi się to za pomocą wtyczki lub zatrzasku.

Krok 4: Montaż unifonu na ścianie i pierwsze uruchomienie

Po podłączeniu przewodów i słuchawki, czas na montaż unifonu:

Delikatnie umieść korpus unifonu na jego podstawie montażowej na ścianie. Zazwyczaj jest on przytrzymywany przez zatrzaski lub dodatkowe śrubki. Po zamocowaniu unifonu, jeśli wcześniej wyłączyłeś zasilanie, możesz je teraz ponownie włączyć. System powinien się uruchomić, a unifon będzie gotowy do pierwszego testu.

Konfiguracja i testowanie: Upewnij się, że unifon działa

Jak przeprowadzić test wywołania i rozmowy?

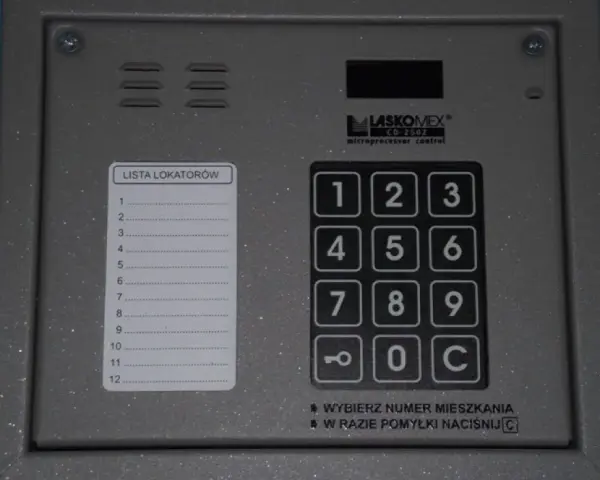

Teraz najważniejszy moment sprawdzenie, czy wszystko działa poprawnie. Udaj się do głównego panelu domofonowego (przy wejściu do klatki schodowej lub na zewnątrz budynku) i wybierz numer swojego mieszkania. Twój unifon powinien teraz zadzwonić. Po odebraniu połączenia, sprawdź, czy słyszysz rozmówcę i czy on słyszy Ciebie. Upewnij się, że rozmowa jest wyraźna w obie strony. To podstawowy test potwierdzający prawidłowe podłączenie i konfigurację.

Regulacja głośności dzwonka jak ustawić idealny poziom?

Cyfral Smart 5P oferuje praktyczną funkcję regulacji głośności dzwonka. Na obudowie unifonu znajdziesz mały przełącznik, który zazwyczaj pozwala na ustawienie jednego z trzech poziomów głośności: głośno, cicho lub wyłączony. Przesuń przełącznik na pozycję, która najlepiej odpowiada Twoim preferencjom. Możesz to zrobić podczas testowania lub po zakończeniu instalacji.

Co zrobić, jeśli przyciski funkcyjne nie działają? (Wyjaśnienie ograniczeń)

Twój unifon Cyfral Smart 5P posiada dodatkowe przyciski funkcyjne, które mogą służyć do różnych celów, np. otwierania dodatkowej bramy wjazdowej czy włączania oświetlenia klatki schodowej. Pamiętaj jednak, że ich działanie zależy od centrali domofonowej i instalacji w Twoim budynku. Jeśli po podłączeniu unifonu te przyciski nie reagują, prawdopodobnie oznacza to, że system w Twoim budynku nie obsługuje tych dodatkowych funkcji. Nie jest to wada samego unifonu, a raczej ograniczenie istniejącej infrastruktury.

Najczęstsze problemy z montażem i ich rozwiązania

Dlaczego domofon nie dzwoni lub jest głuchy? (Problem z adresem i polaryzacją)

Jeśli po podłączeniu unifon nie reaguje na wywołanie, przyczyna najczęściej leży w jednym z dwóch miejsc:

• Błędnie ustawiony adres: Ponownie sprawdź konfigurację zworek J1 i J2. Upewnij się, że suma wartości pinów z założonymi zworkami dokładnie odpowiada numerowi Twojego mieszkania. Nawet jeden źle ustawiony pin może spowodować, że unifon nie będzie działał.
• Odwrotnie podłączone przewody: Sprawdź, czy przewody L+ i L- są podłączone do odpowiednich zacisków. Spróbuj zamienić je miejscami i ponownie przetestuj.

Unifon piszczy lub buczy gdzie szukać przyczyny?

Nieprzyjemne dźwięki, takie jak piszczenie lub buczenie, mogą być sygnałem problemu. Najczęstsze przyczyny to:

• Nieprawidłowy adres: Podobnie jak w przypadku braku reakcji, błędnie ustawiony adres może powodować zakłócenia. Ponownie zweryfikuj konfigurację zworek.
• Uszkodzenie linii domofonowej: W rzadkich przypadkach problem może leżeć po stronie okablowania w budynku. Jeśli masz taką możliwość, sprawdź stan przewodów lub skonsultuj się z administratorem budynku.

Przycisk otwierania drzwi nie reaguje co sprawdzić w pierwszej kolejności?

Jeśli przycisk otwierania drzwi nie działa, zazwyczaj problem nie leży w samym unifonie, a raczej w centrali domofonowej lub zamku elektromagnetycznym. Zacznij od sprawdzenia:

• Czy problem dotyczy tylko Twojego unifonu, czy również innych mieszkań w budynku? Jeśli inni użytkownicy również mają problem, prawdopodobnie jest to kwestia centrali.
• Upewnij się, że przewody linii domofonowej są prawidłowo podłączone do zacisków L+ i L-.

Twój nowy domofon jest gotowy do działania

Finalna lista kontrolna upewnij się, że o niczym nie zapomniałeś

Gratulacje! Jeśli dotarłeś do tego etapu, Twój unifon Cyfral Smart 5P powinien być już zainstalowany i gotowy do pracy. Aby mieć 100% pewności, przejdź przez poniższą listę kontrolną:

1. Adres mieszkania: Upewnij się, że adres ustawiony za pomocą zworek J1 i J2 jest poprawny i odpowiada numerowi Twojego lokalu.
2. Podłączenie przewodów: Sprawdź, czy przewody L+ i L- są prawidłowo podłączone do odpowiednich zacisków, z zachowaniem polaryzacji.
3. Montaż fizyczny: Upewnij się, że unifon jest solidnie zamontowany na ścianie, a słuchawka jest poprawnie podłączona.
4. Test wywołania: Wywołaj swoje mieszkanie z panelu zewnętrznego i sprawdź, czy unifon dzwoni.
5. Test rozmowy: Odbierz połączenie i sprawdź jakość dźwięku w obie strony.
6. Regulacja głośności: Ustaw preferowany poziom głośności dzwonka za pomocą przełącznika.

Przeczytaj również: Jak zrobić zrzut ekranu na iPhone 7? Proste metody i triki

Kiedy jednak warto wezwać profesjonalnego instalatora?

Chociaż instalacja unifonu Cyfral Smart 5P jest zazwyczaj prosta, istnieją sytuacje, w których warto zwrócić się o pomoc do profesjonalisty. Jeśli po wykonaniu wszystkich kroków i zastosowaniu się do porad z tego przewodnika unifon nadal nie działa, lub jeśli napotykasz na skomplikowane problemy z okablowaniem, uszkodzenia linii domofonowej, albo gdy potrzebna jest zaawansowana konfiguracja centrali domofonowej wtedy najlepszym rozwiązaniem będzie wezwanie wykwalifikowanego instalatora systemów domofonowych. Pomoże on zdiagnozować problem i zapewni prawidłowe działanie systemu.
