Jak działa domofon? Poznaj mechanizm i rodzaje systemów

Domofon to urządzenie, które na co dzień ułatwia nam komunikację i kontrolę dostępu do naszych domów czy mieszkań. Zrozumienie jego działania pozwala nie tylko docenić inżynierię stojącą za tym prostym z pozoru systemem, ale także lepiej radzić sobie z ewentualnymi problemami. W tym artykule, jako Leon Jabłoński, podzielę się z Wami moją wiedzą na temat zasady działania domofonów, ich budowy, rodzajów oraz kluczowych mechanizmów, które umożliwiają rozmowę i otwieranie drzwi.

Od słuchawki do smartfona: Poznaj, jak naprawdę działa domofon

Zanim zagłębimy się w specyfikę poszczególnych technologii, warto zrozumieć, że każdy system domofonowy, niezależnie od stopnia zaawansowania, opiera się na trzech fundamentalnych elementach. To właśnie ich współdziałanie umożliwia nam rozmowę z gościem i zdalne otwarcie drzwi. Bez tych komponentów domofon po prostu nie mógłby spełniać swojej funkcji.

• Panel zewnętrzny (bramofon): To "twarz" domofonu, którą widzi nasz gość.
• Unifon (słuchawka wewnętrzna): Nasze centrum dowodzenia w mieszkaniu.
• Elektrozaczep: Cichy bohater, który fizycznie otwiera drzwi.

Panel zewnętrzny: Brama do Twojego domu

Panel zewnętrzny, często nazywany bramofonem, to pierwszy punkt kontaktu z naszym systemem domofonowym. To właśnie tutaj gość wybiera numer mieszkania lub naciska przycisk wywołania. W jego obudowie znajdują się kluczowe elementy: mikrofon, który zbiera głos osoby stojącej przed wejściem, głośnik, przez który my możemy odpowiadać, oraz przyciski wywołania, a w nowocześniejszych systemach również klawiatura numeryczna czy czytnik kart. Jego solidna konstrukcja jest niezwykle ważna, ponieważ musi być odporny na warunki atmosferyczne i potencjalne akty wandalizmu. To on inicjuje całą komunikację.

Unifon: Twoje centrum dowodzenia w mieszkaniu

Unifon to nic innego jak słuchawka lub panel montowany wewnątrz mieszkania. Jest to nasz interfejs do komunikacji z osobą na zewnątrz. Podobnie jak panel zewnętrzny, unifon wyposażony jest w mikrofon i głośnik, które umożliwiają dwukierunkową rozmowę. Kluczowym elementem jest także przycisk zwalniania elektrozaczepu. To właśnie jego naciśnięcie wysyła sygnał, który pozwala otworzyć drzwi. W zależności od modelu, unifony mogą mieć dodatkowe funkcje, takie jak regulacja głośności czy przyciski do sterowania dodatkowymi bramami.

Elektrozaczep: Cichy bohater otwierający drzwi

Elektrozaczep to serce systemu otwierania drzwi element wykonawczy, który często pozostaje niewidoczny, ale bez którego domofon byłby jedynie systemem komunikacji. Jest to rodzaj elektrycznie sterowanego rygla, wbudowany w ościeżnicę drzwi lub furtki. W stanie spoczynku blokuje zamek, uniemożliwiając otwarcie. Kiedy z unifonu zostanie wysłany impuls elektryczny, cewka elektromagnetyczna w elektrozaczepie cofa zapadkę, zwalniając blokadę i pozwalając na otwarcie drzwi. Wyróżniamy dwa główne typy: standardowe (wymagają stałego napięcia do otwarcia) i rewersyjne (otwierają się w momencie zaniku napięcia, często stosowane w systemach przeciwpożarowych ze względów bezpieczeństwa).

Domofon analogowy: Klasyka, która wciąż działa

Domofony analogowe to najstarsza i najprostsza technologia, która mimo upływu lat wciąż znajduje zastosowanie, zwłaszcza w starszych budynkach jednorodzinnych czy mniejszych wspólnotach. Ich działanie opiera się na sprawdzonych, choć ograniczonych, zasadach elektrycznych.

Na czym polega zasada "jeden kabel, jedna funkcja"?

Zasada działania domofonu analogowego jest niezwykle prosta i opiera się na idei "jeden przycisk - jeden dzwonek". Oznacza to, że każdy przycisk na kasecie zewnętrznej jest bezpośrednio połączony z konkretnym unifonem w mieszkaniu za pomocą osobnego przewodu. Kiedy gość naciska przycisk, następuje zamknięcie obwodu elektrycznego. Ten impuls elektryczny jest natychmiast przekazywany do odpowiedniego unifonu, powodując jego dzwonienie. To klasyczny przykład bezpośredniego połączenia, gdzie sygnał nie jest w żaden sposób kodowany po prostu przepływa przez dedykowany przewód.

Krok po kroku: Co się dzieje, gdy ktoś dzwoni do Twoich drzwi?

Przyjrzyjmy się, jak wygląda typowa interakcja z domofonem analogowym:

1. Naciśnięcie przycisku: Gość naciska przycisk wywołania na panelu zewnętrznym, przypisany do Twojego mieszkania.
2. Dzwonienie unifonu: Impuls elektryczny natychmiast dociera do Twojego unifonu, który zaczyna dzwonić.
3. Podniesienie słuchawki: Podnosisz słuchawkę unifonu, co aktywuje mikrofon i głośnik, otwierając kanał komunikacji.
4. Rozmowa: Możesz swobodnie rozmawiać z gościem, wymieniając informacje.
5. Naciśnięcie przycisku otwierania: Jeśli zdecydujesz się wpuścić gościa, naciskasz przycisk zwalniania elektrozaczepu na unifonie.
6. Impuls do elektrozaczepu: Unifon wysyła impuls elektryczny do elektrozaczepu, który na chwilę zwalnia blokadę drzwi.
7. Otwarcie drzwi: Gość może teraz otworzyć drzwi i wejść do budynku.

Dlaczego prostota jest jego największą zaletą i wadą?

Systemy analogowe mają swoje niezaprzeczalne zalety, ale i wady, które sprawiają, że w nowym budownictwie są coraz rzadziej spotykane.

• Zalety:
  • Prostota konstrukcji: Mniej skomplikowana elektronika oznacza mniejsze ryzyko awarii złożonych komponentów.
  • Niska cena: Zarówno urządzenia, jak i instalacja są zazwyczaj tańsze niż w przypadku systemów cyfrowych czy IP.
  • Łatwość diagnostyki: Wiele problemów można zdiagnozować stosunkowo prosto, mierząc napięcia w obwodach.
• Wady:
  • Ograniczona funkcjonalność: Zazwyczaj obsługa tylko jednego lokatora na przycisk, brak dodatkowych funkcji.
  • Wymagane rozbudowane okablowanie: Każdy unifon wymaga osobnych przewodów do komunikacji i otwierania, co w dużych budynkach generuje gęstą i kosztowną instalację.
  • Podatność na zużycie okablowania: Starsze instalacje są bardziej narażone na uszkodzenia przewodów, co jest częstą przyczyną awarii.
  • Gorsza jakość dźwięku: Często występują szumy i zakłócenia, zwłaszcza na dłuższych odcinkach kabli.

Domofon cyfrowy: Nowoczesny standard w budownictwie wielorodzinnym

Wraz z rozwojem technologii, domofony cyfrowe stały się standardem w nowoczesnym budownictwie wielorodzinnym. Rozwiązują one wiele problemów, z którymi borykają się systemy analogowe, oferując większą funkcjonalność i efektywność instalacji.

Jak to możliwe, że setki mieszkań obsługują tylko dwa przewody?

To jest właśnie największa rewolucja w domofonach cyfrowych. W przeciwieństwie do systemów analogowych, gdzie każdy unifon wymagał osobnych przewodów, w systemach cyfrowych wszystkie unifony są podłączone do wspólnej, dwużyłowej magistrali. Oznacza to, że do obsługi nawet setek mieszkań wystarczą zaledwie dwa przewody, które biegną przez cały budynek. To znacznie upraszcza i obniża koszty instalacji, a także czyni ją bardziej estetyczną i mniej podatną na uszkodzenia.

Rola centrali i cyfrowego kodowania sygnału

Kluczowym elementem systemu cyfrowego jest centrala, która zarządza całą komunikacją. Kiedy gość wybiera numer mieszkania na klawiaturze numerycznej panela zewnętrznego, informacja ta trafia do centrali. Centrala następnie wysyła cyfrowo zakodowany sygnał przez wspólną magistralę. Ten sygnał zawiera "adres" docelowego unifonu. Każdy unifon w systemie ma zaprogramowany unikalny adres. Dzięki temu tylko unifon z odpowiednio zaprogramowanym adresem "rozpoznaje" i odbiera sygnał, co powoduje jego dzwonienie. To inteligentne kodowanie sygnału pozwala na precyzyjne kierowanie połączeń, eliminując potrzebę wielu przewodów.

Dodatkowe funkcje, których nie da Ci system analogowy (np. otwieranie kodem)

Domofony cyfrowe oferują znacznie więcej niż tylko podstawową komunikację i otwieranie drzwi:

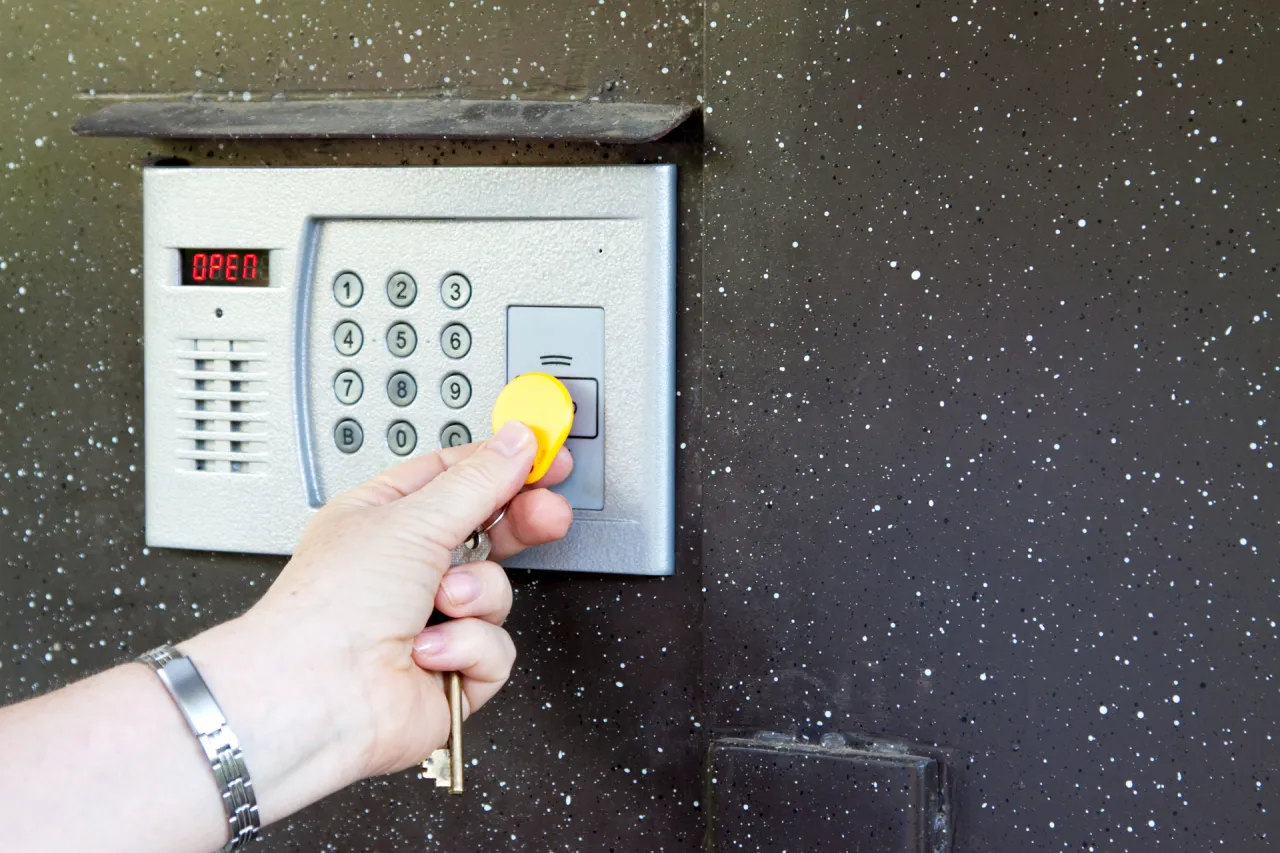

• Otwieranie kodem: Możliwość wprowadzenia kodu na klawiaturze panela zewnętrznego, co pozwala na wejście bez użycia klucza czy unifonu.
• Lepsza jakość dźwięku: Cyfrowa transmisja sygnału zazwyczaj zapewnia czystszy i wyraźniejszy dźwięk, wolny od zakłóceń.
• Indywidualne ustawienia unifonów: Często unifony pozwalają na regulację głośności dzwonka czy rozmowy, a nawet wybór melodii.

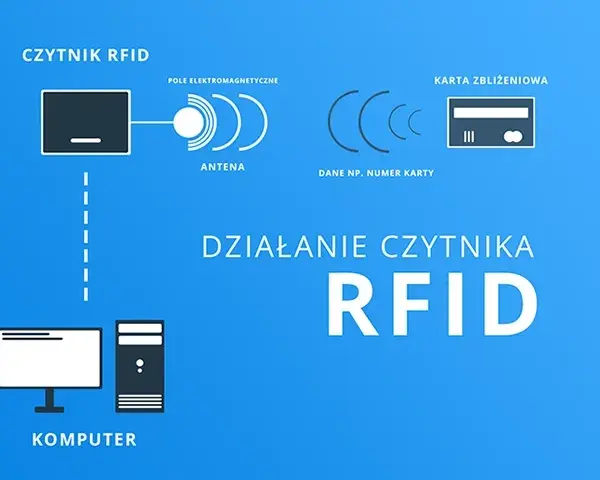

• Integracja z systemami kontroli dostępu: Możliwość współpracy z czytnikami kart, breloków RFID, co zwiększa bezpieczeństwo i wygodę.
• Obsługa wielu wejść: Jeden system może obsługiwać wiele paneli zewnętrznych (np. przy furtce i bramie wjazdowej).

Wideodomofon IP: Zobacz gościa, nawet gdy jesteś daleko od domu

Wideodomofony IP to szczyt ewolucji systemów domofonowych, które wykorzystują potęgę internetu, aby zapewnić nie tylko komunikację głosową, ale także wizualną, a co najważniejsze zdalną kontrolę nad dostępem do nieruchomości.

Jak internet zrewolucjonizował działanie domofonów?

Kluczową różnicą w wideodomofonach IP jest sposób przesyłania danych. Zamiast dedykowanych przewodów analogowych czy cyfrowych magistrali, dane (obraz i dźwięk) przesyłane są w formie pakietów przez sieć LAN lub internet. Panel zewnętrzny z kamerą łączy się z domowym routerem, podobnie jak monitor wewnętrzny. To oznacza, że system działa na tej samej zasadzie co inne urządzenia sieciowe w Twoim domu. Dzięki temu możemy korzystać z infrastruktury internetowej, co otwiera zupełnie nowe możliwości, takie jak przesyłanie obrazu w wysokiej rozdzielczości i stabilna komunikacja.

Przekierowanie rozmowy na smartfona: Jak to działa w praktyce?

Jedną z najbardziej pożądanych funkcji wideodomofonów IP jest możliwość przekierowywania obrazu i rozmowy na aplikację mobilną w smartfonie lub tablecie. Kiedy ktoś dzwoni do Twoich drzwi, sygnał jest przesyłany przez internet do Twojego urządzenia mobilnego. Otrzymujesz powiadomienie, możesz zobaczyć gościa na ekranie telefonu, porozmawiać z nim, a nawet otworzyć drzwi, niezależnie od tego, czy jesteś w domu, w pracy, czy na wakacjach. To daje niezwykłą swobodę i poczucie bezpieczeństwa, ponieważ zawsze masz kontrolę nad tym, kto próbuje dostać się do Twojej posesji.

Czy potrzebujesz specjalnej instalacji, aby go zamontować?

Instalacja wideodomofonów IP jest zazwyczaj bardziej elastyczna niż w przypadku tradycyjnych systemów. Ponieważ wykorzystują one sieć internetową, często mogą być podłączone do istniejącej infrastruktury sieciowej (np. kable Ethernet, Wi-Fi). W wielu przypadkach wystarczy doprowadzić zasilanie do panela zewnętrznego i monitora, a komunikacja odbywa się bezprzewodowo lub przez istniejące okablowanie LAN. To sprawia, że są one idealnym rozwiązaniem zarówno dla nowych instalacji, jak i modernizacji, gdzie nie ma potrzeby kładzenia wielu nowych przewodów. Oczywiście, stabilne połączenie internetowe jest kluczowe dla ich niezawodnego działania.

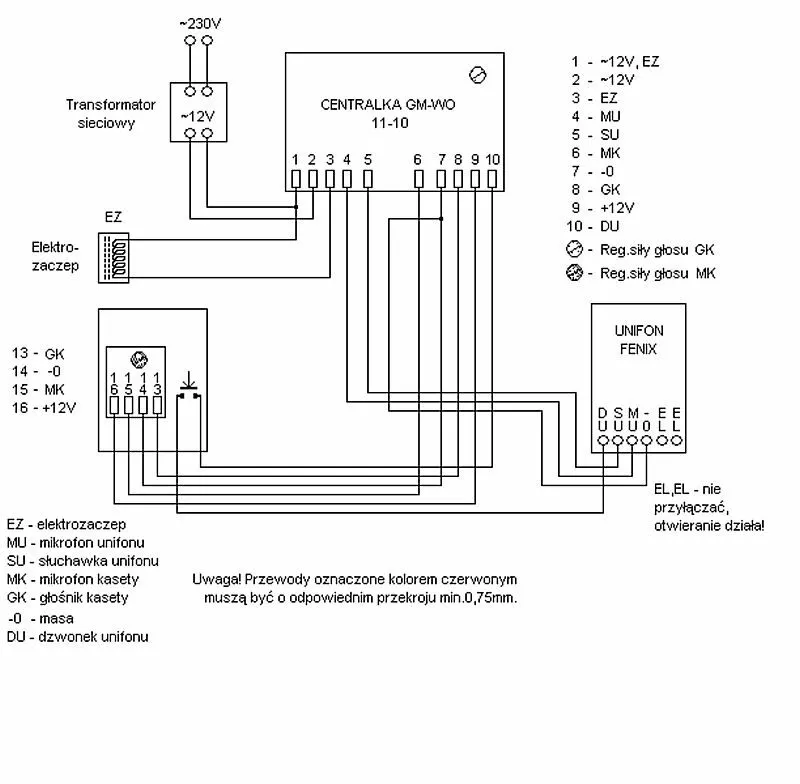

Schemat połączeń: Jak elementy domofonu tworzą spójną całość

Zrozumienie, jak poszczególne elementy domofonu są ze sobą połączone, jest kluczowe do pełnego pojmowania jego działania. Chociaż szczegółowe schematy mogą być skomplikowane, możemy przyjrzeć się uproszczonym logikom połączeń dla różnych typów systemów.

Uproszczony schemat instalacji analogowej w domu jednorodzinnym

W przypadku domofonu analogowego w domu jednorodzinnym schemat jest stosunkowo prosty. Panel zewnętrzny jest połączony bezpośrednio z unifonem za pomocą kilku przewodów. Jeden przewód służy do przesyłania sygnału dzwonka, inny do komunikacji głosowej (mikrofon), kolejny do komunikacji głosowej (głośnik), a jeszcze inny do zasilania i sterowania elektrozaczepem. Każda funkcja ma swój dedykowany przewód, co tworzy sieć bezpośrednich połączeń między panelem, unifonem a elektrozaczepem. Zasilacz jest zazwyczaj podłączony do unifonu lub bezpośrednio do panela zewnętrznego, zapewniając energię dla całego systemu.

Logika połączeń w cyfrowej instalacji w bloku mieszkalnym

W instalacji cyfrowej w bloku mieszkalnym logika jest zupełnie inna. Zamiast wielu przewodów do każdego mieszkania, mamy jedną wspólną, dwużyłową magistralę, która biegnie przez cały budynek. Do tej magistrali podłączone są wszystkie unifony w poszczególnych mieszkaniach. Panel zewnętrzny, wyposażony w klawiaturę numeryczną, również jest podłączony do tej magistrali. Całością zarządza centrala domofonowa, która interpretuje sygnały z panela zewnętrznego i kieruje je do odpowiedniego unifonu, wykorzystując cyfrowe adresowanie. Elektrozaczep jest zazwyczaj podłączony bezpośrednio do panela zewnętrznego lub do centrali, która wysyła impuls otwarcia po otrzymaniu sygnału z unifonu. To rozwiązanie jest znacznie bardziej skalowalne i efektywne dla dużych obiektów.

Najczęstsze usterki i prosta diagnostyka: Co możesz sprawdzić przed wezwaniem fachowca

Nawet najlepiej zaprojektowany system domofonowy może ulec awarii. Z mojego doświadczenia wiem, że wiele problemów można zdiagnozować samodzielnie, zanim zdecydujemy się na wezwanie specjalisty. Oto kilka najczęstszych usterek i wskazówek, jak je rozpoznać.

Dlaczego nic nie słychać w słuchawce (lub słychać buczenie)?

Problemy z dźwiękiem to jedne z najczęściej zgłaszanych usterek. Jeśli nic nie słychać w słuchawce (w jedną lub obie strony), przyczyną może być uszkodzony mikrofon lub głośnik, zarówno w unifonie, jak i w panelu zewnętrznym. Czasami problem leży w przerwanych przewodach sygnałowych. Z kolei ciągłe buczenie w słuchawce często wskazuje na problemy z masą w instalacji, zakłócenia elektromagnetyczne lub, co gorsza, wilgoć w instalacji, która powoduje zwarcia lub upływy prądu. Warto sprawdzić, czy żadne elementy nie są poluzowane, a kable dobrze podłączone.

Przycisk otwierania nie działa co mogło się zepsuć?

Kiedy naciskasz przycisk otwierania, a drzwi pozostają zamknięte, może to być frustrujące. Najczęstsze przyczyny to: uszkodzony przycisk w unifonie (mechaniczne zużycie), przerwany przewód sterujący elektrozaczepem, lub awaria samego elektrozaczepu. Elektrozaczep, jako element mechaniczny, może się po prostu zużyć lub zablokować. Warto sprawdzić, czy słychać charakterystyczne "kliknięcie" w elektrozaczepie po naciśnięciu przycisku. Jeśli nie, problem może leżeć w sygnale sterującym lub w samym zaczepie. Czasami problemem jest też brak zasilania elektrozaczepu.

Przeczytaj również: Jak podłączyć domofon Cyfral 2-przewodowy? Prosty poradnik krok po kroku

Kiedy problem leży po stronie instalacji, a kiedy w Twoim unifonie?

Rozróżnienie, czy problem dotyczy Twojego unifonu, czy całej instalacji, jest kluczowe. Jeśli tylko Twój unifon nie działa, a sąsiedzi nie zgłaszają problemów, to najprawdopodobniej usterka leży po stronie Twojego unifonu lub jego lokalnego okablowania. Spróbuj delikatnie poruszać kablami przy unifonie, sprawdź, czy nie ma widocznych uszkodzeń. Jeśli jednak problem dotyczy wielu mieszkańców lub objawia się w sposób systemowy (np. wszyscy słyszą buczenie, nikt nie może otworzyć drzwi), to problem najprawdopodobniej leży w ogólnej instalacji domofonowej w panelu zewnętrznym, centrali (w systemach cyfrowych) lub w głównym okablowaniu. W starszych systemach analogowych często winne jest zużycie okablowania, które z czasem ulega degradacji, szczególnie w miejscach narażonych na wilgoć czy uszkodzenia mechaniczne. W takiej sytuacji najlepiej wezwać fachowca, który dysponuje odpowiednim sprzętem do diagnostyki całej sieci.
