Samodzielna wymiana unifonu 2-żyłowego: Poradnik krok po kroku

Wymiana unifonu w domofonie 2-żyłowym w bloku mieszkalnym to zadanie, które na pierwszy rzut oka może wydawać się skomplikowane, ale z odpowiednim przewodnikiem staje się w pełni wykonalne dla każdego majsterkowicza. Ten kompleksowy poradnik DIY krok po kroku pomoże Ci przeprowadzić ten proces samodzielnie, oszczędzając czas i pieniądze. Pokażę Ci, jak uniknąć typowych błędów i bezpiecznie cieszyć się sprawnie działającym domofonem.

Zanim zaczniesz: kluczowe informacje przed wymianą domofonu

Precyzyjne i prawidłowe podłączenie unifonu to absolutna podstawa, której nie można lekceważyć. Pamiętaj, że system domofonowy w bloku to sieć naczyń połączonych każdy błąd, nawet najmniejszy, może zakłócić pracę domofonów u sąsiadów, a w skrajnych przypadkach nawet uszkodzić centralę domofonową całego budynku. Jako użytkownik, jesteś odpowiedzialny za prawidłowe działanie systemu w swoim mieszkaniu, co ma bezpośredni wpływ na komfort i bezpieczeństwo wszystkich mieszkańców. Dlatego tak ważne jest, aby podejść do tego zadania z rozwagą i stosować się do sprawdzonych instrukcji.

Instalacja cyfrowa czy analogowa? Jak w 5 minut rozpoznać system w Twoim mieszkaniu

Zanim w ogóle pomyślisz o zakupie nowego unifonu, musisz bezwzględnie zidentyfikować, jaki typ instalacji 2-przewodowej masz w swoim mieszkaniu. W polskich blokach najczęściej spotykamy się z dwoma rodzajami: cyfrowymi i analogowymi. Rozróżnienie ich jest kluczowe, ponieważ unifony nie są ze sobą kompatybilne.

Cechy instalacji cyfrowej:

• Często wymaga zaprogramowania numeru mieszkania na unifonie (za pomocą zworek, czyli małych przełączników, lub elektronicznie).
• Wymaga zwrócenia uwagi na polaryzację przewodów (+ i -) ich odwrotne podłączenie uniemożliwi działanie.
• Popularne marki to np. Cyfral, Urmet (niektóre modele), Wekta, Proel.

Cechy instalacji analogowej:

• Jest znacznie prostsza w podłączeniu przewody odpowiadają zazwyczaj za masę i sygnał wywołania, a polaryzacja często nie ma znaczenia.
• Nie wymaga programowania numeru mieszkania.
• Starsze instalacje często są analogowe, choć zdarzają się i nowsze.

Najprostszym sposobem na rozpoznanie jest sprawdzenie starego unifonu jeśli ma zworki lub przyciski do programowania, to niemal na pewno masz system cyfrowy. Jeśli jest prosty "do bólu", bez żadnych dodatkowych ustawień, to prawdopodobnie analogowy. W razie wątpliwości, zawsze warto skonsultować się z administracją budynku.

Kompatybilność to podstawa: jak dobrać unifon, który zadziała z Twoją instalacją?

Kiedy już wiesz, czy masz instalację cyfrową, czy analogową, czas na dobór odpowiedniego unifonu. Tutaj muszę podkreślić jedno: kompatybilność to absolutna podstawa! Nie każdy unifon 2-przewodowy będzie działał z każdą instalacją. Musisz dobrać aparat, który jest dedykowany do konkretnego systemu działającego w Twoim bloku. Na przykład, unifon przeznaczony do systemu Cyfral nie będzie działał w innym systemie cyfrowym, a tym bardziej w analogowym.

Oto kilka praktycznych wskazówek, jak sprawdzić kompatybilność:

• Sprawdź model starego unifonu: Najprostsza metoda. Poszukaj nazwy producenta i modelu na obudowie starego urządzenia. Często jest to naklejka lub wytłoczenie.
• Skontaktuj się z administracją budynku: Spółdzielnia mieszkaniowa lub wspólnota powinna dysponować informacjami o typie instalacji domofonowej w Twoim bloku i polecić kompatybilne modele.
• Zapytaj konserwatora systemu: Jeśli w bloku jest stały konserwator domofonów, on z pewnością będzie wiedział, jaki unifon będzie odpowiedni.
• Szukaj unifonów "uniwersalnych" z adnotacją: Niektóre unifony są reklamowane jako "uniwersalne", ale zawsze sprawdź, z jakimi konkretnymi systemami są kompatybilne. Często mają przełączniki do wyboru trybu pracy (cyfrowy/analogowy) lub obsługują popularne protokoły (np. Cyfral, Laskomex).

Pamiętaj, że kupno niekompatybilnego unifonu to strata pieniędzy i czasu. Lepiej poświęcić chwilę na weryfikację niż później frustrować się niedziałającym sprzętem.

Niezbędnik majsterkowicza: przygotuj te narzędzia, a praca pójdzie gładko

Lista narzędzi, bez których się nie obejdzie (wkrętaki, miernik i inne)

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Dobrze przygotowany warsztat to połowa sukcesu, a w tym przypadku naprawdę niewiele potrzeba.

• Wkrętaki: Płaski i krzyżakowy (Philips) przydadzą się do odkręcenia obudowy starego unifonu, a także do dokręcenia zacisków w nowym.
• Ściągacz izolacji: Niezbędny do precyzyjnego usunięcia izolacji z przewodów bez uszkadzania żył.
• Szczypce (kombinerki): Mogą się przydać do przycięcia przewodów na odpowiednią długość lub delikatnego ukształtowania ich.
• Miernik napięcia (multimetr): To Twój najlepszy przyjaciel w tej pracy! Pozwoli zweryfikować, które przewody są aktywne, a w systemach cyfrowych pomoże zidentyfikować polaryzację (+/-) poprzez pomiar napięcia (często w zakresie 7-12V).
• Marker lub taśma izolacyjna: Do oznaczenia przewodów, jeśli nie masz pewności co do ich funkcji.
• Aparat w telefonie: Niezastąpiony do zrobienia zdjęcia starego podłączenia!

Kwestie bezpieczeństwa: o czym absolutnie musisz pamiętać przed rozpoczęciem pracy?

Bezpieczeństwo przede wszystkim! Chociaż instalacja domofonowa zazwyczaj pracuje na niskim napięciu, zawsze należy zachować ostrożność. Pamiętaj, że domofon jest częścią instalacji elektrycznej budynku.

• Wyłącz zasilanie (jeśli to możliwe): Idealnie byłoby, gdybyś mógł wyłączyć zasilanie całej instalacji domofonowej w budynku. Niestety, w wielu blokach jest to trudne lub niemożliwe bez zgody administracji. Jeśli nie masz takiej możliwości, pracuj z podwójną ostrożnością.
• Unikaj zwarć: Podczas pracy z przewodami staraj się, aby nie dotykały się one nawzajem ani metalowych elementów. Zwarcie może uszkodzić centralę domofonową lub spowodować zakłócenia u sąsiadów.
• Pracuj suchymi rękami: Zawsze upewnij się, że Twoje ręce są suche.
• Nie dotykaj gołych przewodów pod napięciem: Używaj narzędzi z izolowanymi rękojeściami.

Ja zawsze powtarzam, że lepiej dmuchać na zimne. Nawet jeśli napięcie jest niskie, nie warto ryzykować uszkodzenia sprzętu czy, co gorsza, porażenia.

Podłączanie domofonu 2-żyłowego krok po kroku: przewodnik dla początkujących

Krok 1: Bezpieczny demontaż starego unifonu zrób to z głową

Pierwszym krokiem jest bezpieczne usunięcie starego unifonu. To kluczowy moment, który może ułatwić lub utrudnić całą resztę pracy. Zawsze zalecam, aby przed odłączeniem jakichkolwiek przewodów zrobić wyraźne zdjęcie aktualnego podłączenia. To Twoja mapa drogowa! Nawet jeśli wydaje Ci się, że zapamiętasz, gdzie co było, w ferworze pracy łatwo o pomyłkę. Zdjęcie pozwoli Ci wrócić do punktu wyjścia i zweryfikować, czy wszystko jest podłączone tak, jak było pierwotnie. Odkręć obudowę unifonu, a następnie ostrożnie odłącz przewody od zacisków. Zazwyczaj są to dwa główne przewody, ale czasem mogą być też dodatkowe, np. do przycisku otwierania drzwi.

Krok 2: Tajemnica kabli, czyli jak zidentyfikować właściwe dwie żyły w ścianie

W ścianie często znajdziesz więcej niż dwie żyły, nawet w instalacji 2-przewodowej. Mogą to być nieużywane przewody z poprzednich instalacji lub po prostu dodatkowe żyły w kablu. Twoim zadaniem jest zidentyfikowanie tych dwóch, które są faktycznie aktywne i doprowadzają sygnał domofonowy.

Tutaj z pomocą przychodzi miernik napięcia (multimetr). Ustaw go na pomiar napięcia stałego (DCV) w zakresie około 20V. Przyłóż sondy miernika do różnych kombinacji przewodów wystających ze ściany. W systemach cyfrowych na aktywnych przewodach często pojawi się napięcie w zakresie od 7V do 12V. Zidentyfikowanie tej pary przewodów jest kluczowe. Jeśli masz system analogowy, miernik może pokazać niższe napięcie lub brak stałego napięcia, ale nadal pomoże w identyfikacji aktywnych żył, na których pojawia się sygnał wywołania.

Jeśli miernik wskaże napięcie, to masz już swoją parę przewodów. Warto je sobie oznaczyć, np. kawałkiem taśmy izolacyjnej, aby mieć pewność, które to są.

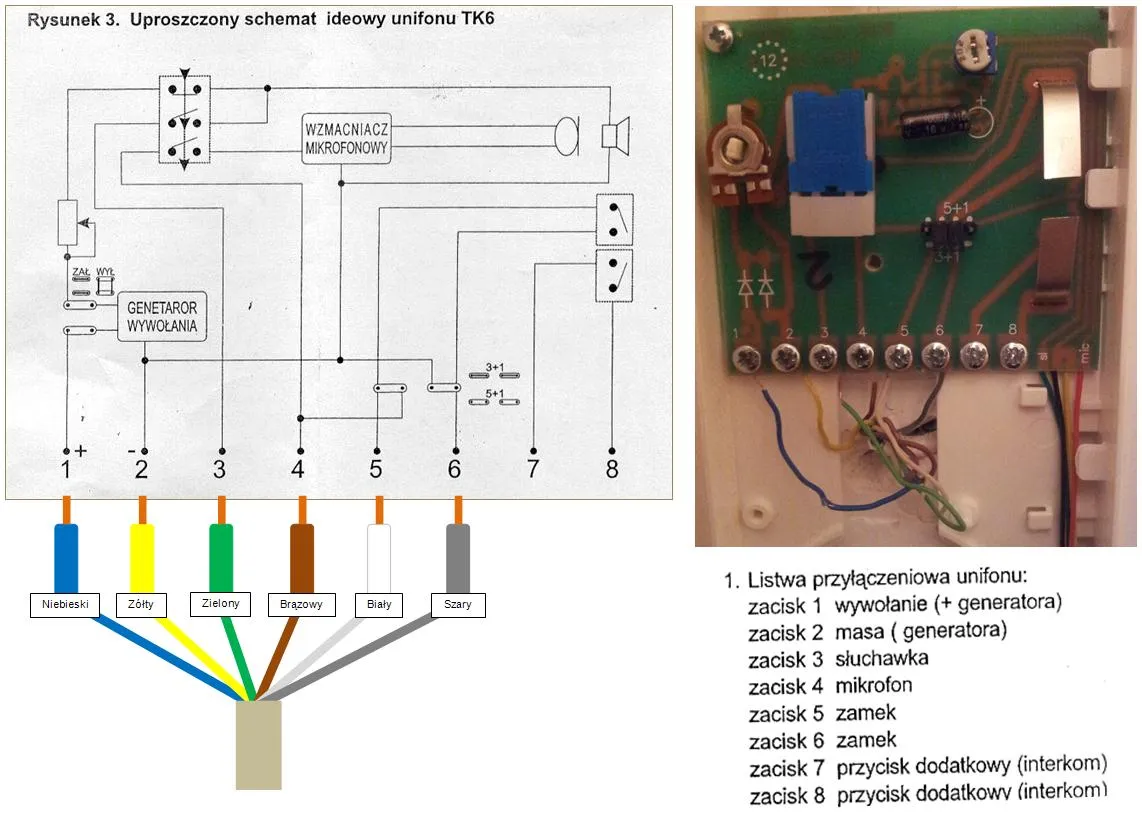

Krok 3: Podłączanie przewodów do nowego unifonu schemat i praktyczne wskazówki

Kiedy masz już zidentyfikowane dwie aktywne żyły i nowy unifon, czas na podłączenie. To jest moment, w którym zdjęcie starego podłączenia może okazać się bezcenne, ale instrukcja nowego unifonu jest równie ważna.

W systemach cyfrowych kluczowa jest prawidłowa polaryzacja. Oznacza to, że przewód oznaczony jako '+' (plus) musi być podłączony do zacisku '+' w unifonie, a przewód '-' (minus) do zacisku '-'. Jeśli pomylisz polaryzację, unifon po prostu nie będzie działał. Jeśli miernik pokazał Ci napięcie, to ten przewód, na którym była wyższa wartość (lub po prostu dodatnia, jeśli drugi był masą), to zazwyczaj plus. W instrukcji unifonu znajdziesz schemat podłączenia, który jasno określa, który zacisk jest do czego.

Oto kilka kluczowych wskazówek:

• Ostrożnie ściągnij izolację: Użyj ściągacza izolacji, aby usunąć około 0,5-1 cm izolacji z końcówek przewodów. Uważaj, aby nie uszkodzić miedzianych żył.
• Wprowadź przewody do zacisków: Włóż odizolowane końcówki przewodów do odpowiednich zacisków w unifonie.
• Dokładnie dokręć zaciski: Upewnij się, że przewody są mocno osadzone i zaciski są solidnie dokręcone. Luźne połączenia to najczęstsza przyczyna problemów z działaniem domofonu (brak dźwięku, szumy, brak otwierania drzwi).
• Sprawdź stabilność: Delikatnie pociągnij za każdy przewód, aby upewnić się, że nie wysunie się z zacisku.

Krok 4: Konfiguracja numeru mieszkania w systemie cyfrowym (ustawianie zworek)

Ten krok dotyczy wyłącznie użytkowników systemów cyfrowych. Po podłączeniu przewodów, musisz skonfigurować numer swojego mieszkania na nowym unifonie. Jest to absolutnie kluczowe dla poprawnego działania i komunikacji z konkretnym lokalem.

Większość unifonów cyfrowych posiada zworki (jumpery), które należy ustawić zgodnie z numerem Twojego mieszkania. Instrukcja producenta unifonu zawsze zawiera szczegółową tabelę lub schemat, jak ustawić zworki dla poszczególnych numerów. Czasami konfiguracja odbywa się elektronicznie, za pomocą specjalnej sekwencji przycisków. Upewnij się, że postępujesz dokładnie według instrukcji, ponieważ błędne ustawienie zworek sprawi, że domofon nie będzie dzwonił do Twojego mieszkania lub będzie dzwonił do sąsiada.

Krok 5: Montaż obudowy i finalne umocowanie unifonu na ścianie

Gdy przewody są już podłączone i, jeśli to konieczne, numer mieszkania skonfigurowany, możesz zamontować obudowę unifonu. Ostrożnie umieść unifon na ścianie, dopasowując otwory montażowe do kołków lub śrub. Przykręć go stabilnie, ale nie używaj nadmiernej siły, aby nie uszkodzić obudowy. Upewnij się, że unifon jest solidnie przymocowany i nie chwieje się. Po zamontowaniu, sprawdź jeszcze raz, czy wszystkie elementy są na swoim miejscu i czy nic nie blokuje słuchawki.

Wielki test: jak sprawdzić, czy wszystko działa jak należy?

Po zakończeniu montażu, nadszedł czas na najważniejszy etap testowanie. Musisz sprawdzić wszystkie funkcje, aby mieć pewność, że unifon działa prawidłowo. Najlepiej poprosić kogoś o pomoc, kto będzie na dole przy kasecie domofonowej.

Test wywołania: czy słyszysz dzwonek?

Poproś osobę na dole, aby wybrała numer Twojego mieszkania na kasecie domofonowej. Powinieneś usłyszeć wyraźny sygnał dzwonienia w unifonie. Jeśli dzwoni, to znak, że połączenie sygnału wywołania jest prawidłowe, a w przypadku systemu cyfrowego że numer mieszkania został poprawnie skonfigurowany.

Test rozmowy: sprawdzenie mikrofonu i głośnika

Po odebraniu połączenia, przeprowadź krótką rozmowę z osobą na dole. Sprawdź, czy Ty słyszysz ją wyraźnie, i czy ona słyszy Ciebie. Zwróć uwagę na jakość dźwięku czy nie ma szumów, trzasków, czy rozmowa nie jest zbyt cicha lub zniekształcona. To pozwoli ocenić, czy mikrofon i głośnik w unifonie działają prawidłowo, a połączenia są stabilne.

Test elektrozaczepu: czy drzwi na dole się otwierają?

Na koniec, podczas rozmowy, naciśnij przycisk otwierania drzwi (elektrozaczepu) na swoim unifonie. Osoba na dole powinna usłyszeć charakterystyczne "brzęczenie" elektrozaczepu i móc otworzyć drzwi. Jeśli drzwi się otwierają, oznacza to, że obwód otwierania drzwi działa poprawnie.

Coś poszło nie tak? Najczęstsze problemy i proste rozwiązania

Nawet przy największej staranności, czasem coś może pójść nie tak. Nie panikuj! Wiele problemów da się rozwiązać samodzielnie. Oto najczęstsze usterki i sposoby ich diagnozy.

Domofon nie dzwoni lub dzwoni bez przerwy co sprawdzić?

• Brak zasilania: Upewnij się, że przewody są prawidłowo podłączone i nie ma luzów w zaciskach. Sprawdź miernikiem, czy na przewodach jest napięcie.
• Błędne podłączenie: W systemach cyfrowych sprawdź polaryzację (+/-). Odwrotne podłączenie to częsta przyczyna braku dzwonienia.
• Źle ustawione zworki numeru mieszkania: W systemach cyfrowych to bardzo częsty błąd. Sprawdź dokładnie instrukcję i ustaw zworki zgodnie z numerem swojego lokalu.
• Uszkodzenie unifonu: Rzadziej, ale może się zdarzyć, że nowy unifon jest wadliwy.
• Dzwoni bez przerwy: Może to wskazywać na zwarcie w instalacji lub problem z centralą domofonową. Sprawdź, czy przewody nie dotykają się nawzajem.

Nic nie słychać lub rozmowa jest niewyraźna gdzie szukać przyczyny?

• Luźne połączenia: Dokładnie sprawdź wszystkie zaciski. Nawet minimalny luz może powodować szumy lub całkowity brak dźwięku.
• Uszkodzone przewody: Jeśli przewody w ścianie są stare lub uszkodzone, mogą wpływać na jakość dźwięku.
• Nieprawidłowa polaryzacja: Ponownie, w systemach cyfrowych, błędna polaryzacja może powodować problemy z dźwiękiem.
• Uszkodzony mikrofon/głośnik: Jeśli unifon dzwoni, ale nie ma rozmowy, możliwe, że uszkodzone są te elementy.

Przycisk otwierania drzwi nie reaguje diagnoza problemu

• Błędne podłączenie przycisku: Sprawdź schemat podłączenia w instrukcji unifonu i upewnij się, że przewody do elektrozaczepu są prawidłowo podłączone.
• Uszkodzony przycisk: Przycisk w unifonie może być uszkodzony mechanicznie.
• Problem z centralą domofonową: Jeśli wszystko jest podłączone prawidłowo, a elektrozaczep nadal nie działa, problem może leżeć po stronie centrali domofonowej w budynku.

Przeczytaj również: Jak podłączyć domofon Cyfral 2-przewodowy? Prosty poradnik krok po kroku

Kiedy wezwać fachowca? Sygnały, że samodzielna naprawa to zły pomysł

Chociaż wiele problemów można rozwiązać samodzielnie, są sytuacje, kiedy lepiej powierzyć to zadanie specjaliście. Ja zawsze mówię, że lepiej zapłacić za profesjonalną pomoc, niż narobić sobie i sąsiadom większych szkód.

Oto sygnały, które wskazują, że należy wezwać fachowca:

• Brak możliwości zidentyfikowania typu instalacji: Jeśli po wszystkich próbach nadal nie wiesz, czy masz system cyfrowy, czy analogowy.
• Uporczywe problemy po wielokrotnych próbach: Jeśli próbowałeś już wszystkiego, a domofon nadal nie działa prawidłowo.
• Brak podstawowych narzędzi: Brak miernika napięcia znacząco utrudnia diagnostykę.
• Obawa przed uszkodzeniem instalacji całego budynku: Jeśli czujesz się niepewnie i boisz się, że Twoje działania mogą wpłynąć na sąsiadów.
• Problemy z centralą domofonową: Jeśli podejrzewasz, że problem leży poza Twoim unifonem (np. domofon nie działa w całym pionie).

W przypadku jakichkolwiek wątpliwości, zawsze warto skonsultować się z administratorem budynku lub konserwatorem systemu domofonowego. Oni mają wiedzę i doświadczenie, które pozwolą szybko zdiagnozować i naprawić problem.
