Jak podłączyć domofon Cyfral 2-przewodowy? Prosty poradnik krok po kroku

W dzisiejszym poradniku skupimy się na praktycznym aspekcie podłączania dwuprzewodowego domofonu marki Cyfral. Przygotowałem dla Ciebie szczegółowe instrukcje krok po kroku, które pozwolą Ci samodzielnie poradzić sobie z instalacją lub wymianą unifonu. Dzięki temu unikniesz typowych błędów i zapewnisz pełną funkcjonalność swojemu urządzeniu, ciesząc się komfortem i bezpieczeństwem.

Wprowadzenie do dwuprzewodowego systemu Cyfral

Poprawne podłączenie domofonu Cyfral w systemie dwuprzewodowym to podstawa jego niezawodnego działania. Jako Leon Jabłoński, z mojego doświadczenia wiem, że precyzyjna instalacja wpływa na pełną funkcjonalność urządzenia od bezproblemowego dzwonienia, przez klarowną rozmowę, aż po niezawodne otwieranie drzwi. Uniknięcie błędów na tym etapie to gwarancja komfortu użytkowania i oszczędność nerwów, a także pieniędzy, bo nie będziesz musiał wzywać fachowca.

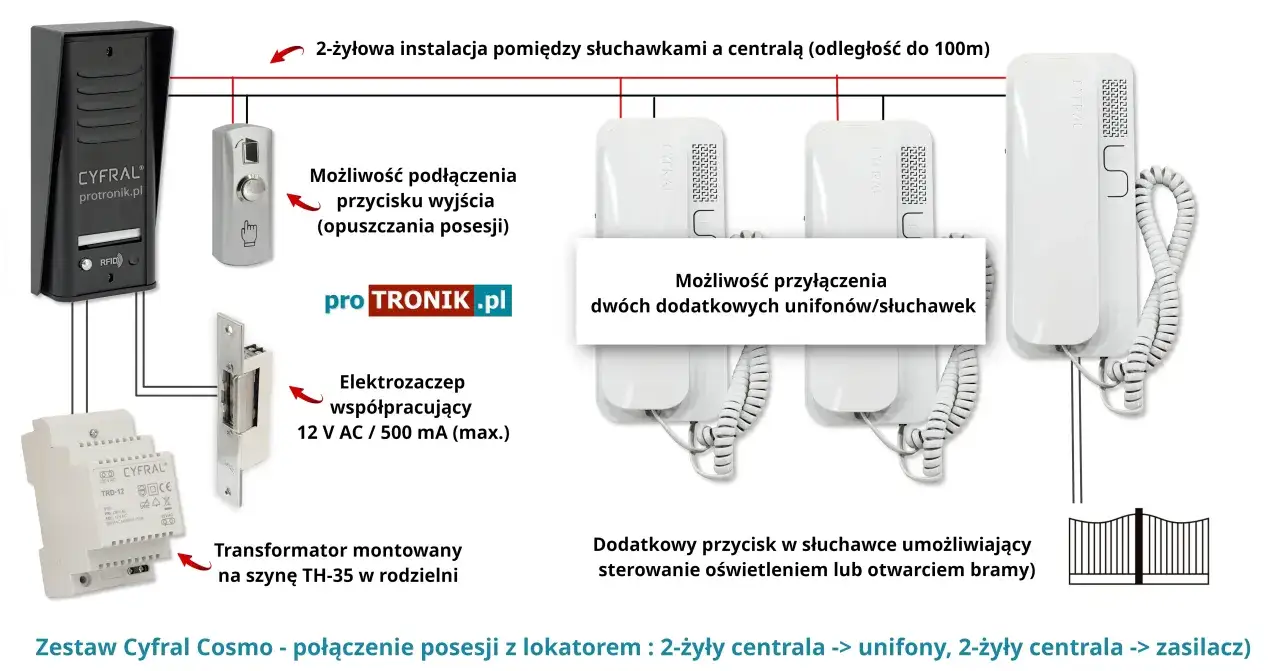

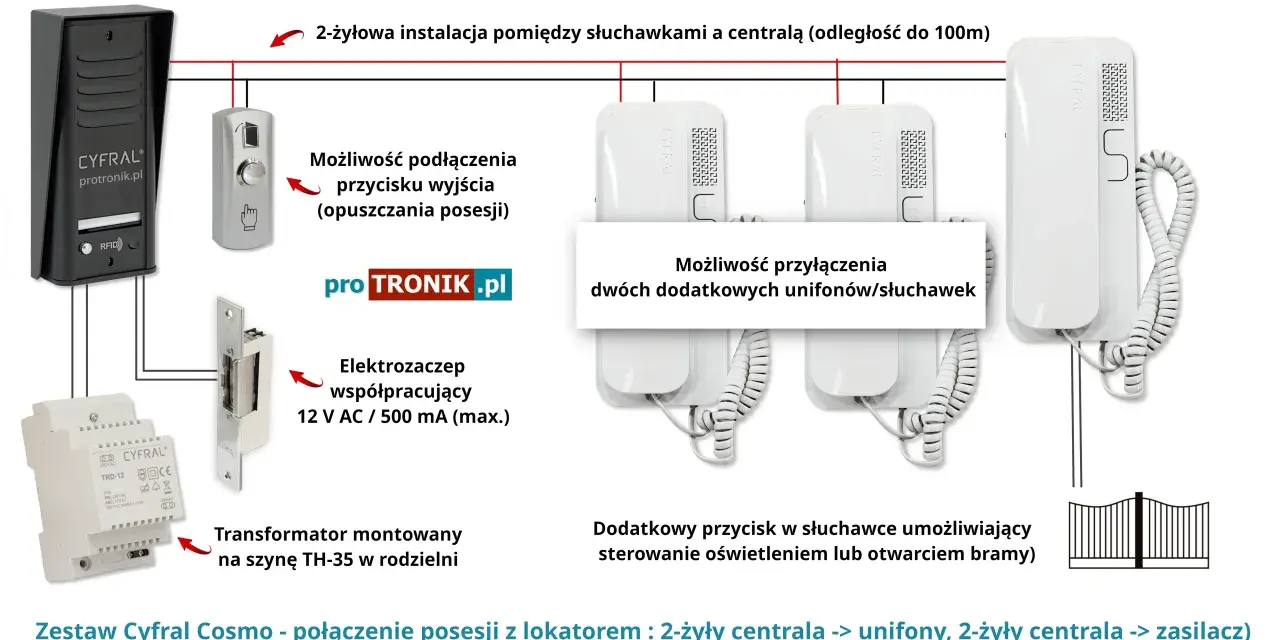

Dwuprzewodowy, czyli cyfrowy system domofonowy Cyfral, to rozwiązanie, które znacznie upraszcza instalację. Cała komunikacja sygnał wywołania, głos, a także sterowanie elektrozaczepem odbywa się za pomocą zaledwie dwóch przewodów, oznaczanych jako L+ i L-. Co istotne i co bardzo cenię w nowoczesnych modelach, w większości przypadków polaryzacja tych przewodów nie ma znaczenia. To ogromna zaleta, która znacząco ułatwia montaż nawet mniej doświadczonym osobom.

Niestety, podczas podłączania domofonu Cyfral 2-przewodowego zdarzają się typowe błędy. Z mojego doświadczenia wynika, że najczęściej jest to nieprawidłowe ustawienie zworek, które odpowiadają za numer mieszkania. Innym problemem bywa ignorowanie kwestii kompatybilności unifonu z istniejącą centralą domofonową. Czasami zdarza się też nieprawidłowe podłączenie przewodów, choć w systemach Cyfral jest to rzadsze ze względu na brak znaczenia polaryzacji. Ten poradnik pomoże Ci uniknąć tych pułapek.

Przygotowanie do montażu unifonu Cyfral

Zawsze powtarzam, że odpowiednie przygotowanie to połowa sukcesu. W przypadku montażu domofonu Cyfral nie jest inaczej. Poświęcając chwilę na weryfikację instalacji i zgromadzenie niezbędnych narzędzi, możesz uniknąć wielu problemów i frustracji w trakcie samej instalacji.

Zanim zaczniesz, upewnij się, że Twoja instalacja jest faktycznie dwuprzewodowa. Najprościej jest spojrzeć na stary unifon jeśli widzisz tylko dwa przewody wychodzące ze ściany i podłączone do zacisków L+ i L-, to znak, że masz do czynienia z systemem dwuprzewodowym. Potwierdzeniem może być również informacja o kompatybilności z centralami cyfrowymi Cyfral, takimi jak popularna CC-2000.

Do montażu domofonu nie potrzebujesz specjalistycznych narzędzi. Wystarczy kilka podstawowych rzeczy, które prawdopodobnie masz w swoim domowym warsztacie:

• Śrubokręt krzyżakowy i płaski: Niezbędne do demontażu starego unifonu i przykręcenia nowego.
• Małe szczypce lub ściągacz do izolacji: Przydatne do przygotowania końcówek przewodów.
• Ewentualnie próbnik napięcia: Choć napięcia w instalacji domofonowej są niskie i bezpieczne, zawsze warto zachować ostrożność.

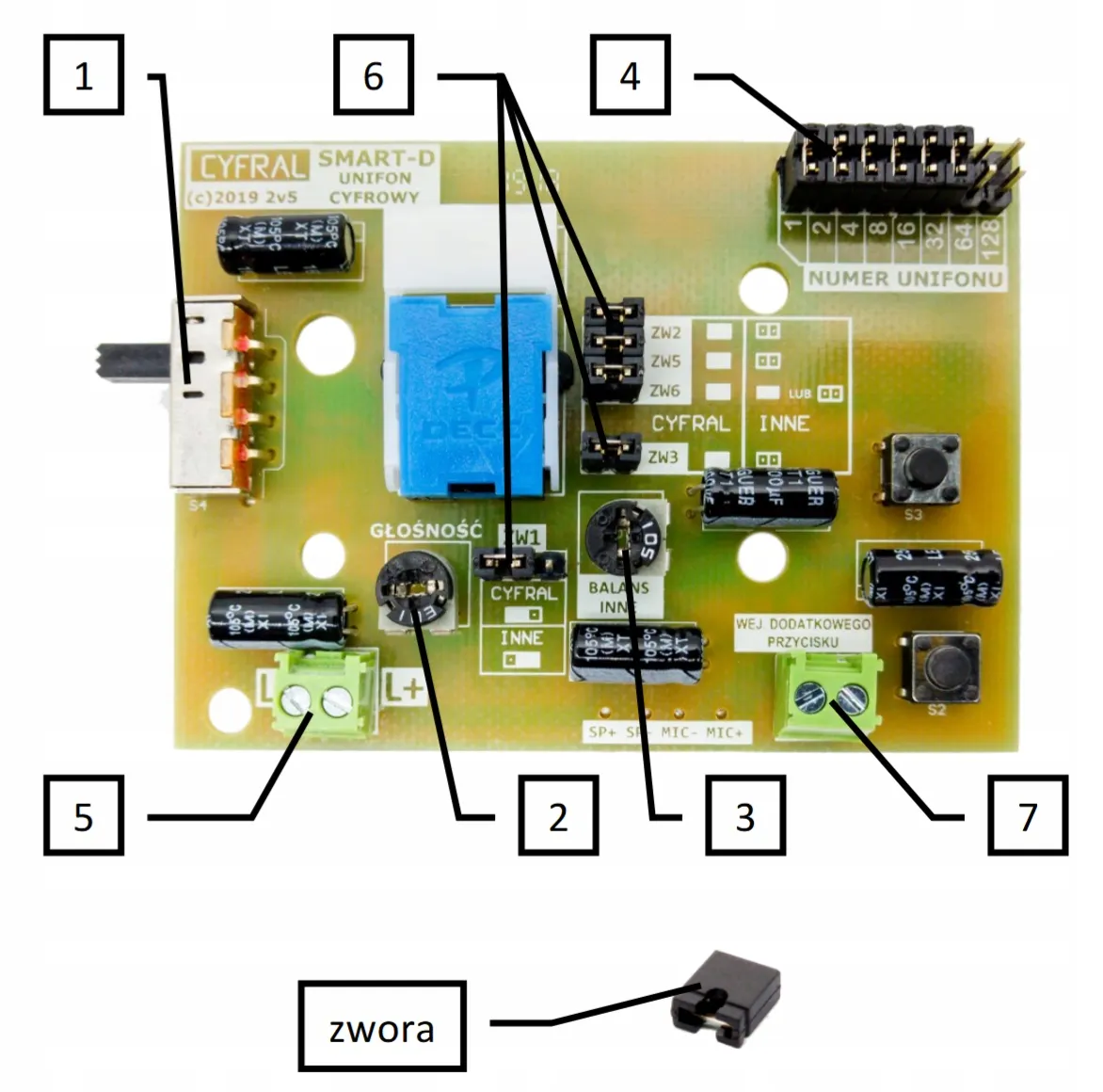

Wybór odpowiedniego unifonu to klucz do sukcesu. Musi być on kompatybilny z Twoim dwuprzewodowym systemem Cyfral. Najpopularniejsze i sprawdzone modele, które mogę polecić do systemów 2-przewodowych, to Cyfral Smart-D oraz Cyfral Slim-D. Pamiętaj, że unifony te są przeznaczone do pracy z centralami cyfrowymi Cyfral, takimi jak wspomniana już centrala CC-2000. Zawsze upewnij się, że wybrany model jest zgodny z Twoją istniejącą infrastrukturą.

Podłączanie unifonu Cyfral: szczegółowa instrukcja krok po kroku

Przechodzimy do sedna, czyli do samej instrukcji podłączania. Proszę, śledź uważnie każdy etap, a gwarantuję, że Twój domofon będzie działał prawidłowo. To naprawdę nie jest skomplikowane, jeśli trzymasz się kolejności działań.

Zacznijmy od demontażu starego unifonu. Choć napięcia w instalacji domofonowej są niskie i zazwyczaj bezpieczne, zawsze zalecam ostrożność. Jeśli masz taką możliwość, odłącz zasilanie centrali domofonowej. Następnie:

1. Odkręć obudowę starego unifonu, aby uzyskać dostęp do jego wnętrza.
2. Zwróć uwagę na to, jak podłączone są przewody. Zazwyczaj będą to tylko dwa przewody.
3. Odkręć śrubki mocujące przewody do zacisków i delikatnie je odłącz, a następnie zdejmij stary aparat ze ściany.

Po zdjęciu starego unifonu powinieneś zobaczyć dwa przewody wychodzące ze ściany. W systemie dwuprzewodowym Cyfral są to właśnie te, które odpowiadają za całą komunikację. Jak już wspomniałem, w większości nowoczesnych unifonów Cyfral polaryzacja nie ma znaczenia, co znacznie upraszcza ten etap nie musisz się martwić, który przewód jest L+, a który L-.

Teraz przejdźmy do podłączania nowego unifonu. To kluczowy moment:

1. Przygotuj końcówki przewodów, usuwając około 5-7 mm izolacji, jeśli jest to konieczne.
2. Podłącz jeden przewód z instalacji do zacisku oznaczonego jako L+ (lub LINE+) w nowym unifonie.
3. Drugi przewód podłącz do zacisku oznaczonego jako L- (lub LINE-). Pamiętaj, że w większości nowoczesnych modeli Cyfral kolejność podłączenia przewodów (polaryzacja) nie ma znaczenia.

Gdy przewody są już podłączone, czas na zamocowanie unifonu na ścianie:

1. Ostrożnie włóż przewody do puszki instalacyjnej w ścianie, tak aby nie zostały przyciśnięte.
2. Przykręć nowy unifon do ściany, dbając o to, aby był stabilnie zamocowany i estetycznie wyglądał.

Ustawienie numeru mieszkania: klucz do działania domofonu

Jeśli miałbym wskazać jeden, najważniejszy element w cyfrowych systemach domofonowych Cyfral, to bez wątpienia byłyby to zworki. Ich poprawne ustawienie jest absolutnie kluczowe dla prawidłowego działania unifonu. Z mojego doświadczenia wynika, że to właśnie błędna konfiguracja zworek jest najczęstszą przyczyną problemów po instalacji.

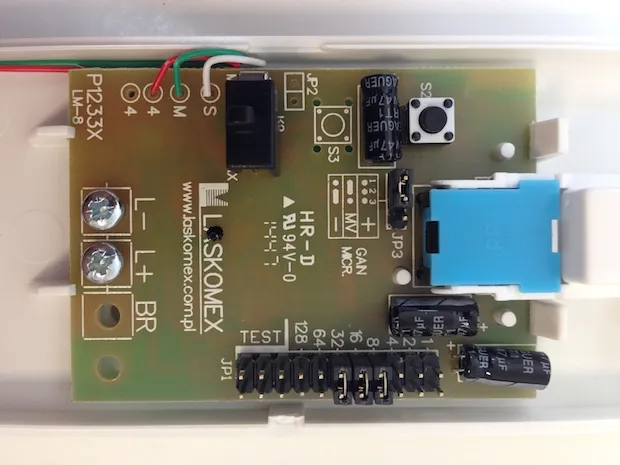

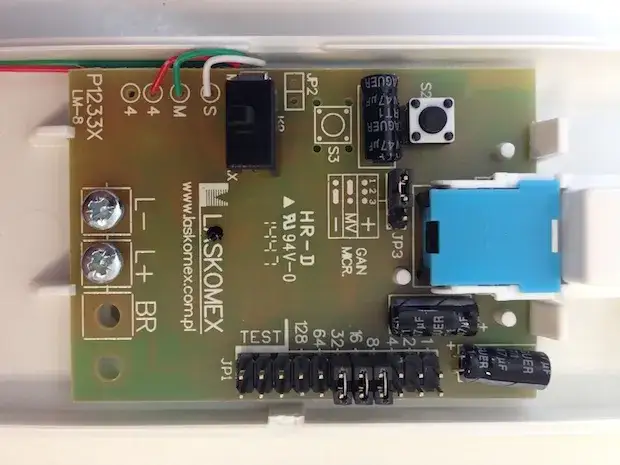

Zworki (często nazywane też jumperami) to małe plastikowe elementy, które zakłada się na piny na płytce elektronicznej unifonu. W systemach cyfrowych służą one do ustawienia unikalnego adresu, czyli numeru mieszkania, do którego przypisany jest dany unifon. Bez prawidłowo ustawionego adresu unifon nie będzie reagował na wywołania z panelu zewnętrznego po prostu nie będzie wiedział, że to do niego dzwonią.

Ustawienie zworek odbywa się w systemie binarnym, co może brzmieć skomplikowanie, ale w praktyce jest proste. Każda zworka ma przypisaną wartość (np. 1, 2, 4, 8, 16 itd.). Aby uzyskać numer mieszkania, sumuje się wartości założonych zworek. Zawsze radzę skonsultować się z instrukcją dołączoną do konkretnego modelu unifonu. Znajdziesz tam tabelę kodów, która precyzyjnie pokaże, które zworki należy założyć, aby przyporządkować odpowiedni numer mieszkania.

Dla lepszego zrozumienia, podam konkretny przykład. Załóżmy, że zworki są oznaczone jako J1 (wartość 1), J2 (wartość 2), J4 (wartość 4), J8 (wartość 8), J16 (wartość 16) itd. Aby ustawić numer mieszkania 15, należy założyć zworki o wartościach, które po zsumowaniu dadzą 15:

1. Załóż zworkę J1 (wartość 1).
2. Załóż zworkę J2 (wartość 2).
3. Załóż zworkę J4 (wartość 4).
4. Załóż zworkę J8 (wartość 8).

W ten sposób uzyskujemy sumę 1+2+4+8 = 15. Pozostałe zworki powinny pozostać niezłożone. Pamiętaj, aby zawsze sprawdzić instrukcję swojego modelu, ponieważ oznaczenia i wartości mogą się różnić.

Pierwsze uruchomienie i skuteczne rozwiązywanie problemów

Gratuluję! Unifon jest podłączony i zworki ustawione. Teraz czas na pierwsze uruchomienie i testy. Nawet po poprawnym montażu mogą pojawić się drobne trudności, ale nie martw się często są one łatwe do usunięcia, jeśli wiesz, gdzie szukać problemu.

Po podłączeniu unifonu i ustawieniu zworek, przeprowadź następującą sekwencję testów:

1. Sprawdzenie dzwonienia: Poproś kogoś, aby zadzwonił do Ciebie z panelu zewnętrznego. Unifon powinien zadzwonić.
2. Jakość rozmowy: Po odebraniu połączenia, sprawdź jakość rozmowy. Czy słyszysz osobę przy panelu zewnętrznym? Czy ona słyszy Ciebie? Testuj mikrofon i głośnik.
3. Działanie przycisku otwierania drzwi: Podczas rozmowy lub po wywołaniu, naciśnij przycisk otwierania drzwi. Powinieneś usłyszeć charakterystyczny dźwięk elektrozaczepu lub brzęczenie.

Jeśli unifon nie dzwoni, to najczęstszą przyczyną, z mojego doświadczenia, jest błędne ustawienie numeru mieszkania (adresu) za pomocą zworek. To jest problem numer jeden w systemach cyfrowych. Zasugeruję Ci ponowne, bardzo dokładne sprawdzenie konfiguracji zworek zgodnie z instrukcją dołączoną do Twojego modelu unifonu.

• Błędne ustawienie zworek: Sprawdź instrukcję i upewnij się, że numer mieszkania jest poprawnie zakodowany.
• Uszkodzenie unifonu: Rzadziej, ale może się zdarzyć, że unifon jest uszkodzony fabrycznie.
• Problem z centralą domofonową: Jeśli wszystkie unifony w pionie nie działają, problem może leżeć w centrali.

Jeśli słyszysz rozmówcę, ale on nie słyszy Ciebie (niedziałający mikrofon), sprawdź następujące kwestie:

• Poprawność podłączenia przewodów: Mimo że polaryzacja zazwyczaj nie ma znaczenia, upewnij się, że przewody są solidnie wpięte w zaciski L+ i L-.
• Kompatybilność unifonu z centralą: Upewnij się, że Twój unifon jest w pełni kompatybilny z centralą Cyfral.
• Uszkodzenie unifonu: Możliwe jest uszkodzenie mikrofonu w samym unifonie.

Problem z niedziałającym przyciskiem otwierania drzwi również może mieć kilka przyczyn:

• Błędne ustawienie zworek: Czasami funkcja otwierania drzwi jest również powiązana z konfiguracją zworek. Sprawdź instrukcję.
• Problem z centralą domofonową: Jeśli elektrozaczep nie działa z żadnego unifonu, problem leży w centrali lub samym elektrozaczepie.
• Uszkodzenie przycisku w unifonie: Rzadziej, ale przycisk może być mechanicznie uszkodzony.

Dodatkowe funkcje unifonów Cyfral, które warto znać

Nowoczesne unifony Cyfral to nie tylko podstawowa komunikacja. Wiele modeli oferuje dodatkowe funkcje, które znacząco zwiększają komfort użytkowania. Warto je znać i wykorzystywać, aby w pełni cieszyć się swoim domofonem.

Jedną z najczęściej poszukiwanych funkcji jest regulacja głośności dzwonka. W unifonach Cyfral często znajdziesz trzystopniową lub płynną regulację, która pozwala dostosować natężenie dźwięku do Twoich preferencji. Zazwyczaj jest to mały suwak lub przełącznik umieszczony z boku lub na spodzie obudowy unifonu.

Niektóre modele unifonów Cyfral posiadają również funkcję całkowitego wyciszenia dzwonka. To niezwykle przydatna opcja, gdy potrzebujesz ciszy, na przykład podczas drzemki dziecka lub pracy wymagającej skupienia. Dzięki temu możesz komfortowo korzystać z domofonu, nie martwiąc się o niechciane dźwięki.

W bardziej rozbudowanych systemach domofonowych, niektóre unifony Cyfral wyposażone są w dodatkowy przycisk. Często służy on do otwierania bramy wjazdowej na posesję lub aktywowania innych funkcji pomocniczych, jeśli tylko instalacja domofonowa je obsługuje. Zawsze warto sprawdzić instrukcję, aby dowiedzieć się, jakie możliwości oferuje Twój konkretny model i czy Twoja instalacja pozwala na wykorzystanie tej funkcji.
