Prawidłowy dobór przewodów elektrycznych to absolutna podstawa, jeśli zależy nam na niezawodności i bezpieczeństwie automatycznej bramy wjazdowej oraz domofonu. Jako doświadczony instalator, wiem, że to właśnie na tym etapie często popełnia się błędy, które później skutkują kosztownymi awariami i frustracją. Ten poradnik dostarczy Ci precyzyjnych, technicznych wskazówek, jak dobrać właściwe kable i uniknąć typowych pułapek, zapewniając długotrwałe i bezproblemowe działanie całego systemu.
Prawidłowy dobór kabli do bramy i domofonu to klucz do niezawodnej i bezpiecznej automatyki
- Zasilanie napędu: Użyj kabla ziemnego YKY 3x1,5mm² (standard) lub 3x2,5mm² (dla dłuższych odległości/większej mocy), zawsze w rurze osłonowej Arot.
- Domofon/Wideodomofon: Wybierz skrętkę komputerową UTP/FTP kat. 5e (lub wyższą), żelowaną i przeznaczoną do zastosowań zewnętrznych.
- Fotokomórki: Idealnie sprawdzi się skrętka komputerowa; do fotokomórki nadawczej (TX) 2 żyły, do odbiorczej (RX) 4 żyły.
- Lampa sygnalizacyjna: Wystarczy przewód 2-żyłowy, np. 2x1mm².
- Dodatkowe sterowanie: Zależnie od urządzenia, przewód 2- lub 4-żyłowy.
- Zawsze planuj trasy, separuj kable sygnałowe od zasilających 230V i zostawiaj około 50 cm zapasu kabla przy każdym urządzeniu.
- Przed montażem bezwzględnie zapoznaj się z instrukcją producenta zakupionych urządzeń.
Nieprawidłowy dobór i montaż przewodów to prosta droga do poważnych problemów. Mogą to być awarie napędu, zakłócenia w komunikacji domofonowej, a nawet uszkodzenia urządzeń. Najgorsze jest to, że często kończy się to koniecznością ponownego kopania rowów, co generuje dodatkowe koszty i mnóstwo niepotrzebnego bałaganu. Dlatego tak ważne jest precyzyjne planowanie i unikanie typowych błędów instalacyjnych, o których opowiem w dalszej części artykułu.
Instalacja automatycznej bramy i domofonu to w gruncie rzeczy połączenie kilku niezależnych, ale współpracujących ze sobą systemów. Możemy je podzielić na trzy główne kategorie:
- Zasilanie: To serce systemu, czyli napęd bramy, który wymaga stabilnego i bezpiecznego doprowadzenia prądu.
- Sygnał: Obejmuje domofon lub wideodomofon, a także wszelkie elementy sterujące, takie jak przyciski czy klawiatury kodowe. Tutaj kluczowa jest czysta i niezakłócona transmisja danych.
- Bezpieczeństwo: W tej kategorii znajdziemy fotokomórki, które chronią przed zgnieceniem, oraz lampę sygnalizacyjną, informującą o ruchu bramy.
Każdy z tych systemów ma swoje specyficzne wymagania dotyczące okablowania, a ich zrozumienie to pierwszy krok do bezbłędnej instalacji.
Jak zasilić napęd bramy? Wybór odpowiedniego kabla

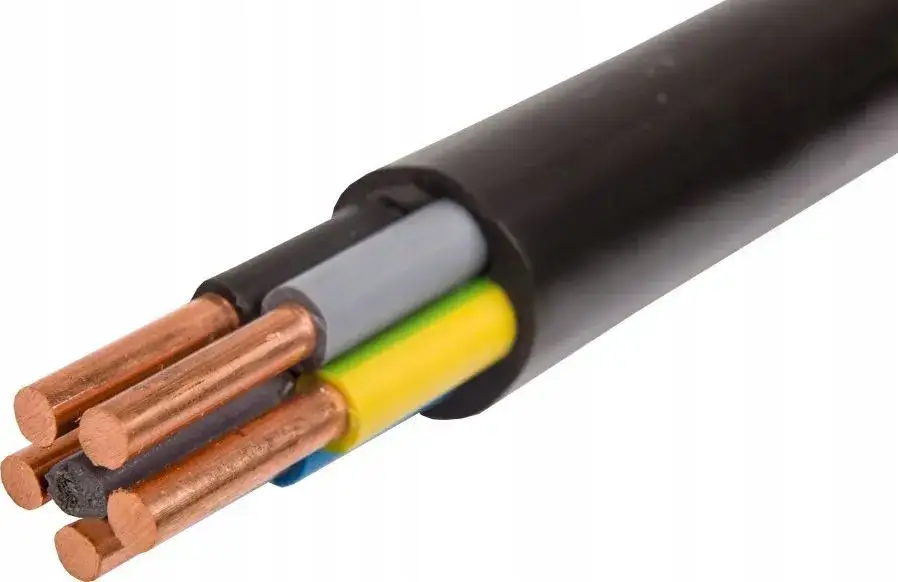

Jeśli chodzi o zasilanie napędu bramy, nie ma miejsca na kompromisy. Bezwzględnie musimy zastosować kabel ziemny, przeznaczony do układania bezpośrednio w gruncie. Najczęściej polecanym i sprawdzonym typem jest YKY. Jest to kabel miedziany, który dzięki swojej izolacji i powłoce polwinitowej jest odporny na warunki panujące w ziemi, takie jak wilgoć czy uszkodzenia mechaniczne.
Dla zasilania napędów 230V standardem jest kabel 3-żyłowy (faza, neutralny, ochronny) o przekroju minimum 1,5 mm² (np. YKY 3x1,5). Jest to wystarczające dla większości typowych instalacji. Jednak w przypadku większych odległości, na przykład powyżej 30-40 metrów od punktu zasilania, lub gdy mamy do czynienia z napędami o dużej mocy, zdecydowanie zalecam zastosowanie przekroju 2,5 mm² (YKY 3x2,5). Dlaczego? Aby uniknąć niepożądanych spadków napięcia, które mogą negatywnie wpływać na pracę silnika i skracać jego żywotność. Pamiętaj, że lepiej jest "przewymiarować" kabel niż później zmagać się z problemami.

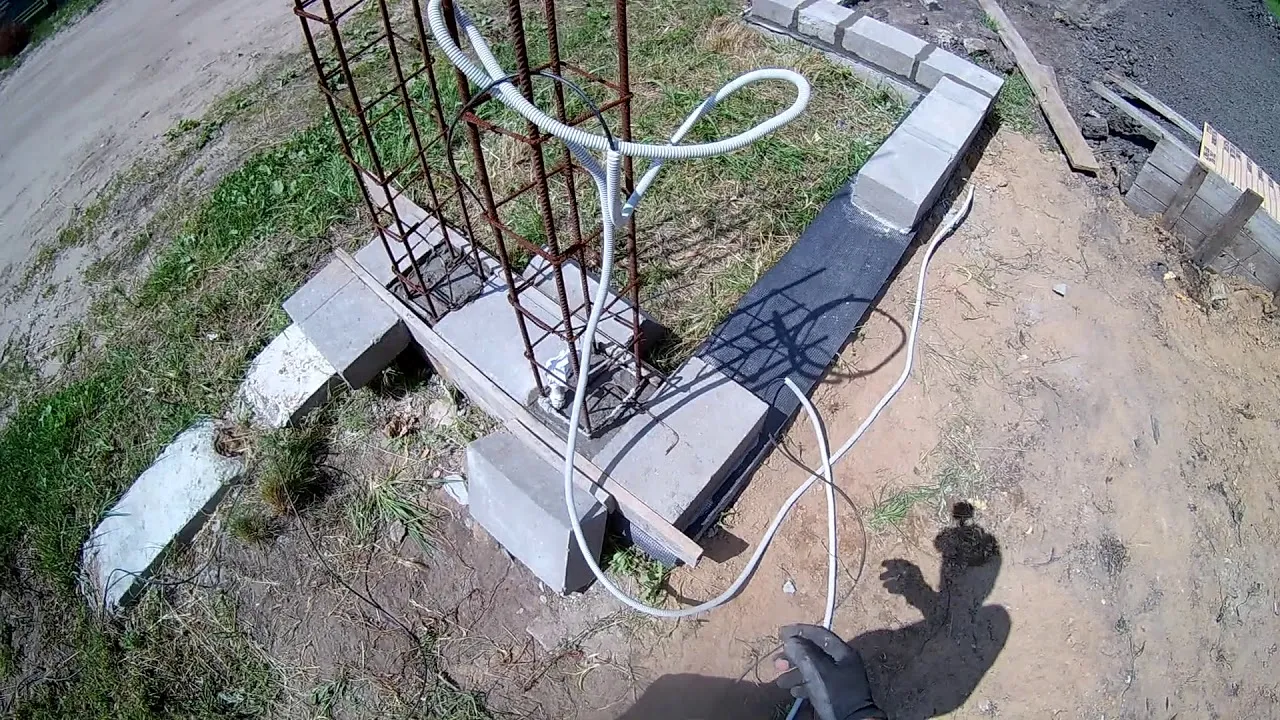

Niezależnie od wybranego przekroju, kluczowe jest umieszczenie kabla zasilającego w rurze osłonowej typu Arot. To karbowana, dwuścienna rura, która zapewnia dodatkową ochronę mechaniczną przed kamieniami czy przypadkowym uszkodzeniem podczas prac ogrodowych. Co więcej, Arot ułatwia ewentualną wymianę przewodu w przyszłości, co jest nieocenioną zaletą pozwala uniknąć ponownego kopania, jeśli zajdzie potrzeba serwisowania lub modernizacji instalacji.
Domofon i wideodomofon: przewody dla czystej komunikacji

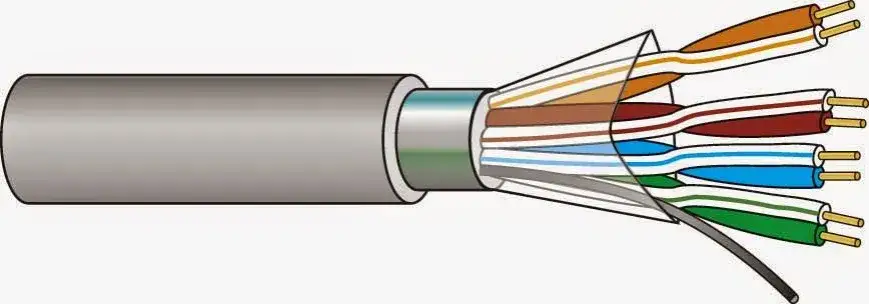

W dzisiejszych czasach, zwłaszcza w przypadku wideodomofonów i systemów cyfrowych/IP, najbardziej uniwersalnym i przyszłościowym rozwiązaniem jest skrętka komputerowa UTP lub FTP (ekranowana), minimum kategorii 5e. Jej zalety są nie do przecenienia: jest odporna na zakłócenia, umożliwia stabilną transmisję danych, wideo, a często także zasilania (PoE), co upraszcza instalację. To wybór, który zapewni Ci spokój na lata, nawet jeśli w przyszłości zdecydujesz się na rozbudowę systemu.
Pamiętaj, że przewód układany w ziemi musi być w wersji zewnętrznej. Rozpoznasz go po czarnej powłoce PE, odpornej na promieniowanie UV. Co więcej, w instalacjach podziemnych najlepiej sprawdzi się skrętka żelowana. Żel wewnątrz kabla chroni go przed wilgocią, która jest największym wrogiem elektroniki i może prowadzić do korozji oraz zakłóceń sygnału.
Dla starszych lub prostszych domofonów analogowych wciąż stosuje się tradycyjne kable teletechniczne, takie jak YTKSY. W ich przypadku liczba żył zależy od konkretnego systemu i może wahać się od 4 do nawet 10. Jednak, jak wspomniałem wcześniej, skrętka oferuje znacznie większą elastyczność i jest lepszym wyborem na przyszłość.
Standardowa skrętka komputerowa posiada 8 żył (4 pary), co zazwyczaj jest wystarczające nawet dla zaawansowanych systemów wideodomofonowych. Ja zawsze doradzam układanie kabla z zapasem żył nigdy nie wiadomo, kiedy dodatkowa para się przyda. Standardowy przekrój żył w skrętce, wynoszący około 0,5 mm², jest wystarczający na odległości do 50 metrów. Przy większych dystansach zawsze należy sprawdzić specyfikację urządzenia. W niektórych sytuacjach, zwłaszcza przy zasilaniu, może być konieczne użycie podwójnych żył lub zastosowanie przewodu o większym przekroju, aby uniknąć spadków napięcia i zapewnić stabilne działanie.Przewody do akcesoriów bramowych: fotokomórek, lamp i sterowania
Fotokomórki to kluczowy element bezpieczeństwa, wymagający precyzyjnego okablowania po obu stronach bramy. Do fotokomórki nadawczej (TX) zazwyczaj wystarczy przewód 2-żyłowy, natomiast do odbiorczej (RX) potrzebujemy 4-żyłowego. Również w tym przypadku doskonale sprawdza się skrętka komputerowa. Dzięki ośmiu żyłom mamy spory zapas, co pozwala na bezproblemowe podłączenie nawet najbardziej wymagających fotokomórek i zapewnia elastyczność w przypadku ewentualnych zmian w przyszłości.
Lampa sygnalizacyjna, informująca o pracy bramy, jest znacznie mniej wymagająca. Zazwyczaj wystarczy do niej przewód 2-żyłowy, na przykład o przekroju 2x1 mm².
Jeśli planujesz dodatkowe elementy sterujące, takie jak przyciski otwierania/zamykania czy klawiatury kodowe, musisz przewidzieć dla nich odpowiednie okablowanie. W zależności od konkretnego urządzenia, będzie to zazwyczaj przewód 2- lub 4-żyłowy. Zawsze sprawdź instrukcję producenta danego akcesorium, aby dobrać właściwy typ i liczbę żył.
Montaż kabli: 5 kluczowych zasad, które zapobiegną błędom
Zanim wbijesz pierwszą łopatę w ziemię, musisz bezwzględnie zapoznać się z instrukcją producenta napędu i domofonu. To nie jest opcja, to obowiązek! Każdy producent może mieć swoje specyficzne wymagania dotyczące okablowania, a ich zignorowanie może skutkować utratą gwarancji lub, co gorsza, nieprawidłowym działaniem systemu.

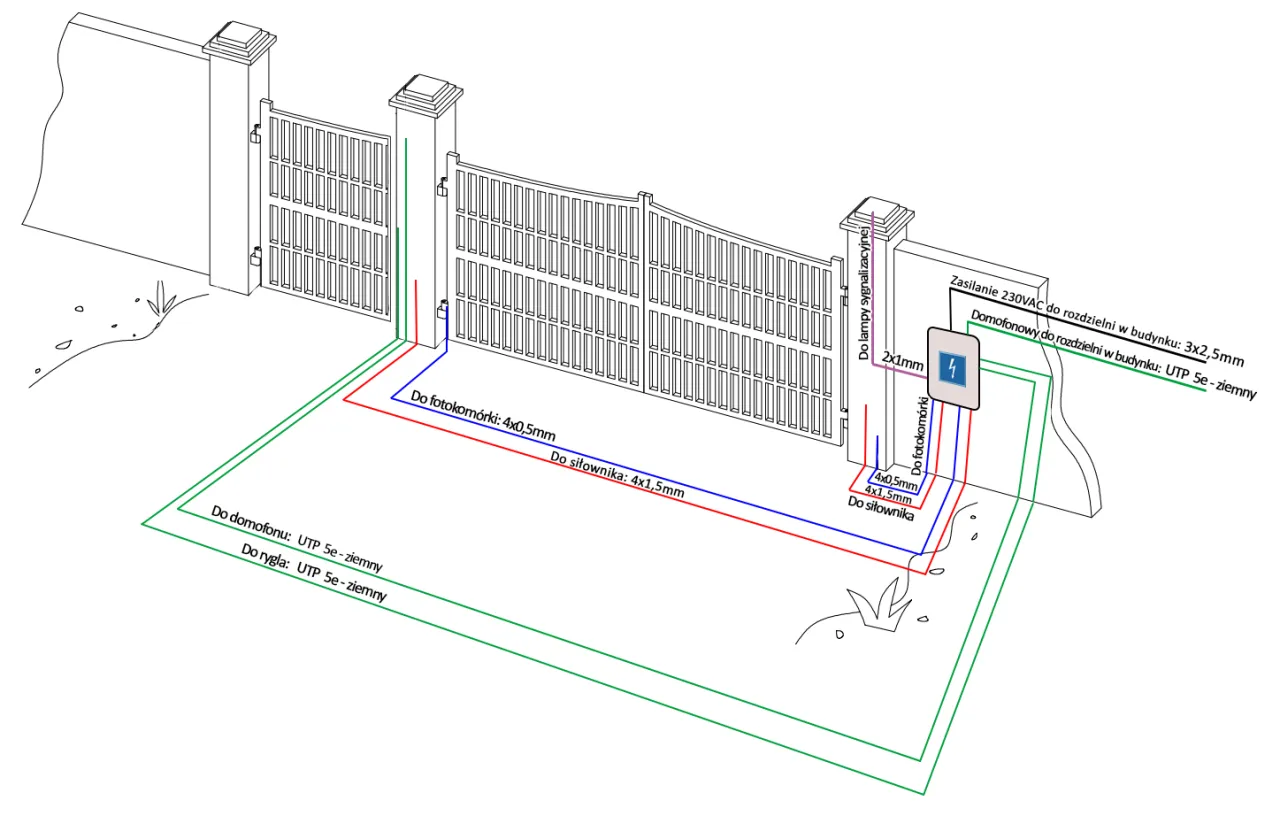

Dokładne planowanie trasy przewodów i lokalizacji wszystkich elementów to podstawa. Zastanów się, gdzie będzie centrala, siłowniki, fotokomórki, domofon. Narysuj schemat, aby mieć jasny obraz. Kluczowa jest również separacja kabli sygnałowych od zasilających 230V. Nigdy nie układaj ich w jednej rurze osłonowej! Kable zasilające generują zakłócenia elektromagnetyczne, które mogą poważnie wpływać na jakość sygnału domofonowego czy pracę fotokomórek.
Zawsze doradzam układanie dodatkowej, pustej rury osłonowej. To niewielki koszt i wysiłek teraz, który może zaoszczędzić Ci mnóstwo pracy i pieniędzy w przyszłości. Jeśli kiedyś będziesz chciał zmodernizować system, dodać nowe funkcje czy wymienić uszkodzony kabel, pusta rura będzie Twoim sprzymierzeńcem.
Kolejna złota zasada: zawsze zostawiaj około 50 cm zapasu kabla na każdym końcu. To ułatwi Ci podłączanie urządzeń, pozwoli na ewentualne poprawki i zapewni komfort pracy. Nic tak nie irytuje, jak brak kilku centymetrów przewodu, gdy już wszystko jest zakopane.
Na koniec, choć często pomijane, oznaczenie przewodów to niezwykle przydatna praktyka. Użyj etykiet, opasek zaciskowych w różnych kolorach lub po prostu zapisz na kartce, który kabel do czego służy. To znacząco ułatwi podłączanie urządzeń, a w przyszłości wszelkie prace serwisowe czy diagnostyczne. Zaoszczędzisz sobie zgadywania i niepotrzebnego marnowania czasu.
Finalna checklista: przewody do bramy i domofonu w pigułce
| Element instalacji | Typ przewodu | Przekrój/Liczba żył | Dodatkowe uwagi |
|---|---|---|---|
| Napęd bramy (230V) | Kabel ziemny YKY | 3x1,5 mm² (standard) lub 3x2,5 mm² | Zawsze w rurze osłonowej Arot. 3x2,5 mm² dla odległości >30-40m lub dużej mocy. |
| Domofon/Wideodomofon (cyfrowy/IP) | Skrętka komputerowa UTP/FTP kat. 5e (lub wyższa) | 8 żył (4 pary) | Wersja zewnętrzna, żelowana. Odporna na zakłócenia, do danych, wideo, PoE. |
| Domofon analogowy (starsze systemy) | Kabel teletechniczny YTKSY | 4-10 żył (zależnie od systemu) | Sprawdź instrukcję producenta domofonu. |
| Fotokomórka nadawcza (TX) | Skrętka komputerowa | 2 żyły (z zapasem) | Wersja zewnętrzna, żelowana. |
| Fotokomórka odbiorcza (RX) | Skrętka komputerowa | 4 żyły (z zapasem) | Wersja zewnętrzna, żelowana. |
| Lampa sygnalizacyjna | Przewód instalacyjny | 2x1 mm² | Standardowy przewód, np. YKY lub YDY. |
| Dodatkowe sterowanie (przycisk, klawiatura) | Przewód instalacyjny | 2- lub 4-żyłowy (zależnie od urządzenia) | Sprawdź instrukcję producenta urządzenia sterującego. |
