Wybór odpowiedniego okablowania do domofonu i elektrozaczepu to często niedoceniany, ale absolutnie kluczowy etap każdej instalacji. To właśnie od jakości i parametrów kabli zależy stabilność, funkcjonalność i bezawaryjność całego systemu. W tym artykule, jako Leon Jabłoński, podzielę się z Państwem moją wiedzą i doświadczeniem, wskazując konkretne typy kabli, kryteria ich doboru oraz praktyczne wskazówki, które pomogą uniknąć kosztownych błędów.
Wybór odpowiedniego kabla do domofonu i elektrozaczepu klucz do stabilnej instalacji
- Do instalacji domofonowych najczęściej stosuje się kable YTDY (do wnętrz), YTKSY (uniwersalne) oraz skrętkę UTP (do wideodomofonów).
- Liczba żył zależy od typu domofonu (analogowy, cyfrowy, wideo); zawsze warto instalować kabel z zapasem żył na przyszłość.
- Standardowy przekrój żyły to 0,5 mm², ale dla odległości powyżej 30-50 metrów oraz do zasilania elektrozaczepu zaleca się większe przekroje (0,75-1,5 mm²).
- Kable układane w ziemi wymagają specjalnej ochrony (kable ziemne, żelowane lub rury osłonowe) przed wilgocią i uszkodzeniami.
- Unikaj typowych błędów, takich jak zbyt mały przekrój, łączenie kabli w ziemi czy prowadzenie ich obok przewodów 230V.
Niezawodny domofon zaczyna się od właściwego kabla
Z mojego doświadczenia wynika, że prawidłowo dobrane okablowanie jest absolutnym fundamentem dla każdego systemu domofonowego. To właśnie kable stanowią jego kręgosłup, odpowiadając za przesyłanie sygnału audio, wideo, zasilania oraz sygnałów sterujących. Niezależnie od tego, czy instalujemy prosty domofon analogowy, czy zaawansowany wideodomofon, bez odpowiednich przewodów cały system będzie niestabilny i podatny na awarie.
Ryzyko złego wyboru typowe problemy i awarie
Niewłaściwy dobór okablowania to prosta droga do frustracji i kosztownych poprawek. Widziałem już wiele przypadków, gdzie zbyt mały przekrój żył na długich odcinkach prowadził do znaczących spadków napięcia. Skutkowało to niestabilnym działaniem elektrozaczepu, który nie zawsze otwierał furtkę, lub całkowitym brakiem zasilania dla monitora wideodomofonu. Z kolei brak ekranowania lub prowadzenie kabli domofonowych zbyt blisko przewodów energetycznych 230V często objawiało się zakłóceniami w komunikacji szumem w słuchawce, a nawet zniekształconym obrazem w wideodomofonie. Takie problemy nie tylko obniżają komfort użytkowania, ale mogą prowadzić do całkowitej awarii systemu, wymagającej kosztownej diagnostyki i wymiany okablowania.
Wiele funkcji jeden kabel rola okablowania
Współczesne kable domofonowe to znacznie więcej niż tylko "druty". To złożone medium, które musi sprostać wielu zadaniom jednocześnie. Przesyłają one nie tylko sygnał audio i wideo, ale także zasilanie dla unifonów, monitorów, paneli zewnętrznych oraz, co bardzo ważne, sygnały sterujące do elektrozaczepu, a często również do bramy wjazdowej czy oświetlenia. Dlatego ich jakość, liczba żył, przekrój i odporność na zakłócenia są tak niezwykle ważne. To one decydują o tym, czy nasz domofon będzie działał płynnie i bezproblemowo przez lata.
Kluczowe parametry kabla co musisz wiedzieć
Zanim przejdziemy do konkretnych typów kabli, chciałbym podkreślić, że wybór odpowiedniego przewodu wymaga zrozumienia kilku kluczowych parametrów. To one determinują, czy instalacja będzie działać niezawodnie. Skupimy się na liczbie żył, ich przekroju oraz odporności na warunki zewnętrzne i zakłócenia. Przyjrzyjmy się im bliżej.
Liczba żył dopasuj do typu domofonu
Liczba żył w kablu to jeden z pierwszych parametrów, na który zwracam uwagę. Musi być ona ściśle dopasowana do typu systemu domofonowego, który planujemy zainstalować. Dla prostych domofonów analogowych zazwyczaj potrzebujemy minimum 4-6 żył (masa, mikrofon, słuchawka, wywołanie, elektrozaczep). Systemy cyfrowe są często bardziej oszczędne i mogą działać nawet na 2-3 żyłach do komunikacji. Natomiast wideodomofony, zwłaszcza te z dodatkowymi funkcjami, takimi jak sterowanie bramą czy podgląd z kamer, mogą wymagać 8 lub więcej żył. Zawsze rekomenduję instalowanie kabla z zapasem żył, na przykład 8-10 lub więcej. To, co wydaje się dziś nadmiarem, jutro może okazać się zbawienne. Ułatwia to przyszłą rozbudowę systemu lub wymianę urządzenia na bardziej zaawansowane bez konieczności kucia ścian.
Przekrój żyły a odległość prosta zasada
Zależność między przekrojem żyły a odległością jest prosta: im większa odległość, tym większy przekrój. Standardowy i najczęściej wystarczający przekrój żyły w kablach domofonowych to 0,5 mm². Jest on odpowiedni dla większości instalacji domowych, gdzie odległości między panelem zewnętrznym a unifonem/monitorem nie przekraczają 30-50 metrów. Jednakże, jeśli planujemy instalację na większych dystansach, na przykład 50-100 metrów, absolutnie zalecam zastosowanie kabli o większym przekroju, np. 0,75 mm², 0,8 mm² lub nawet 1 mm². Dzięki temu zminimalizujemy spadki napięcia, które mogłyby negatywnie wpłynąć na działanie systemu, zwłaszcza elektrozaczepu, i zapewnimy stabilną jakość sygnału.
Ekranowanie i odporność na warunki zewnętrzne
W kontekście instalacji domofonowych nie można zapomnieć o ekranowaniu kabla. Jest ono niezwykle ważne, zwłaszcza gdy przewody biegną w pobliżu innych instalacji elektrycznych, na przykład przewodów energetycznych 230V. Ekranowanie chroni sygnał przed zakłóceniami elektromagnetycznymi, które mogłyby powodować szumy w audio lub zniekształcenia obrazu. Równie istotna jest odporność kabla na warunki atmosferyczne, jeśli część instalacji ma być prowadzona na zewnątrz lub w ziemi. Wilgoć, promieniowanie UV i zmiany temperatury mogą szybko zniszczyć nieodpowiednio zabezpieczony przewód, prowadząc do awarii systemu.

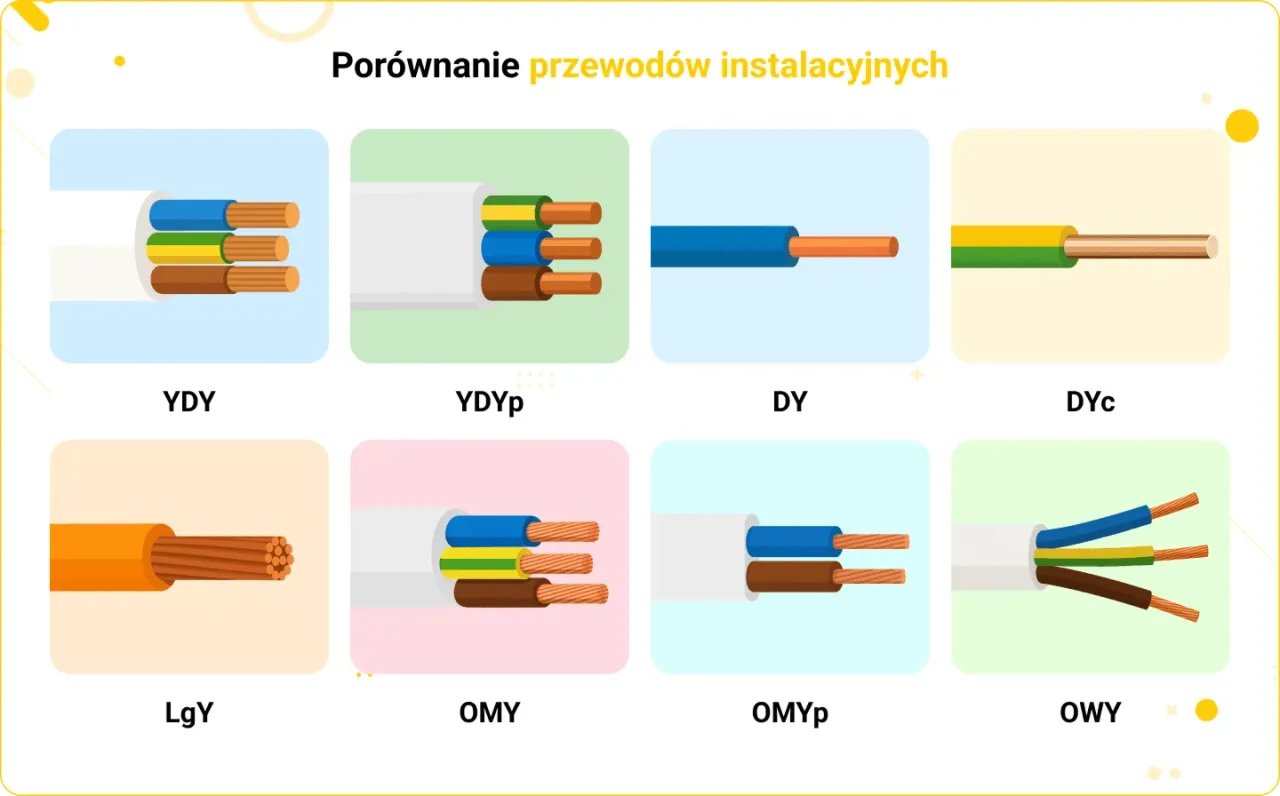

Najpopularniejsze kable do domofonów w Polsce
Na polskim rynku dostępnych jest kilka typów kabli, które dominują w instalacjach domofonowych. Każdy z nich ma swoje specyficzne cechy i przeznaczenie. Poznajmy te najpopularniejsze, aby świadomie wybrać najlepsze rozwiązanie dla naszej instalacji.
Kabel YTDY standardowe rozwiązanie do wnętrz
Kabel YTDY to jeden z najczęściej stosowanych przewodów w instalacjach domofonowych, zwłaszcza tych wewnętrznych. Charakteryzuje się żyłami jednodrutowymi, co sprawia, że jest stosunkowo sztywny, ale jednocześnie ekonomiczny i łatwy w montażu w tynkach czy kanałach kablowych. Jest to dobry wybór, gdy cała instalacja znajduje się wewnątrz budynku i nie jest narażona na ekstremalne warunki atmosferyczne.
Kabel YTKSY uniwersalny wybór
Kabel YTKSY to bardziej uniwersalne rozwiązanie. Jego żyły są zazwyczaj ułożone w parach, co może być korzystne dla niektórych systemów domofonowych, zwłaszcza tych wymagających lepszej ochrony przed zakłóceniami. YTKSY nadaje się zarówno do instalacji wewnętrznych, jak i zewnętrznych, co czyni go wszechstronnym wyborem. Jeśli nie jesteśmy pewni, czy kabel będzie narażony na trudniejsze warunki, YTKSY często jest bezpieczniejszą opcją niż YTDY.

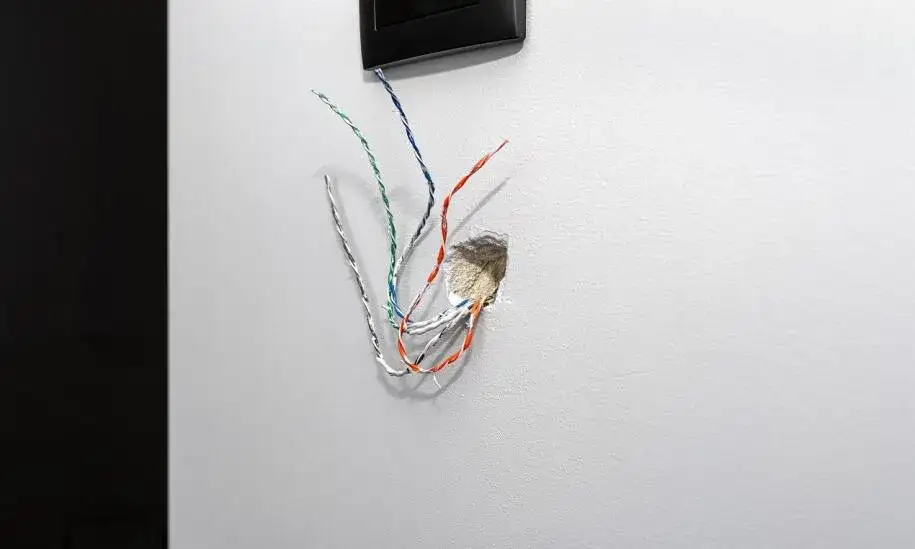

Skrętka komputerowa UTP czy to dobry pomysł?
W ostatnich latach coraz częściej, zwłaszcza w kontekście wideodomofonów IP, pojawia się pytanie o zastosowanie skrętki komputerowej UTP (np. kat. 5e lub 6). I słusznie! Skrętka oferuje doskonałą odporność na zakłócenia dzięki skręconym parom żył i jest idealna do przesyłania danych cyfrowych. W przypadku wideodomofonów IP, które komunikują się za pomocą protokołu sieciowego, jest to wręcz naturalny wybór. Może być również wykorzystana w tradycyjnych systemach, gdzie pojedyncze pary mogą służyć do przesyłania sygnałów audio, wideo i zasilania. Jej zaletą jest powszechna dostępność i często niższa cena w porównaniu do specjalistycznych kabli domofonowych, a także możliwość wykorzystania jej do innych celów w przyszłości.
Specjalistyczne kable ziemne kiedy są konieczne?
Jeśli planujemy ułożenie kabla domofonowego w ziemi, musimy podejść do tematu z najwyższą starannością. Standardowe kable nie są przystosowane do pracy w takich warunkach i szybko ulegną degradacji pod wpływem wilgoci i uszkodzeń mechanicznych. W takich przypadkach konieczne jest zastosowanie specjalistycznych kabli ziemnych, na przykład typu XzTKMXpw, które posiadają wzmocnioną izolację i powłokę odporną na środowisko gruntowe. Alternatywnie, możemy umieścić standardowe kable w specjalnych rurach osłonowych (peszlach), najlepiej gładkich, co znacznie ułatwia ewentualną wymianę przewodu w przyszłości. Pamiętajmy również o kablach żelowanych, które zapewniają dodatkową ochronę przed wnikaniem wilgoci do wnętrza przewodu.
Okablowanie elektrozaczepu co warto wiedzieć
Elektrozaczep to kluczowy element systemu domofonowego, odpowiadający za otwieranie furtki lub drzwi. Jego prawidłowe działanie w dużej mierze zależy od odpowiedniego okablowania. Ze względu na specyfikę jego pracy, musimy zwrócić uwagę na kilka istotnych kwestii.
Czy elektrozaczep potrzebuje oddzielnego kabla?
To pytanie pojawia się bardzo często. Odpowiedź brzmi: to zależy od systemu. W niektórych prostszych systemach domofonowych elektrozaczep jest zasilany tymi samymi żyłami, które służą do komunikacji domofonowej. Jednakże, w bardziej zaawansowanych instalacjach lub przy większych odległościach, zaleca się prowadzenie oddzielnego okablowania do elektrozaczepu. Zapewnia to stabilniejsze zasilanie i minimalizuje ryzyko spadków napięcia, które mogłyby wpływać na jego działanie.
Jaki przekrój przewodu dla bezbłędnego otwierania furtki?
Ze względu na to, że elektrozaczep pobiera stosunkowo duży prąd w momencie aktywacji, a także z uwagi na potencjalne spadki napięcia na długich odcinkach, przekrój przewodu zasilającego elektrozaczep jest niezwykle ważny. Z mojego doświadczenia wynika, że dla bezbłędnego otwierania furtki, zwłaszcza gdy odległość od zasilacza do furtki jest większa, zaleca się stosowanie grubszego przekroju najczęściej 1,0 mm² lub nawet 1,5 mm². To zapewni odpowiednią rezerwę mocy i stabilne działanie elektrozaczepu, niezależnie od warunków.

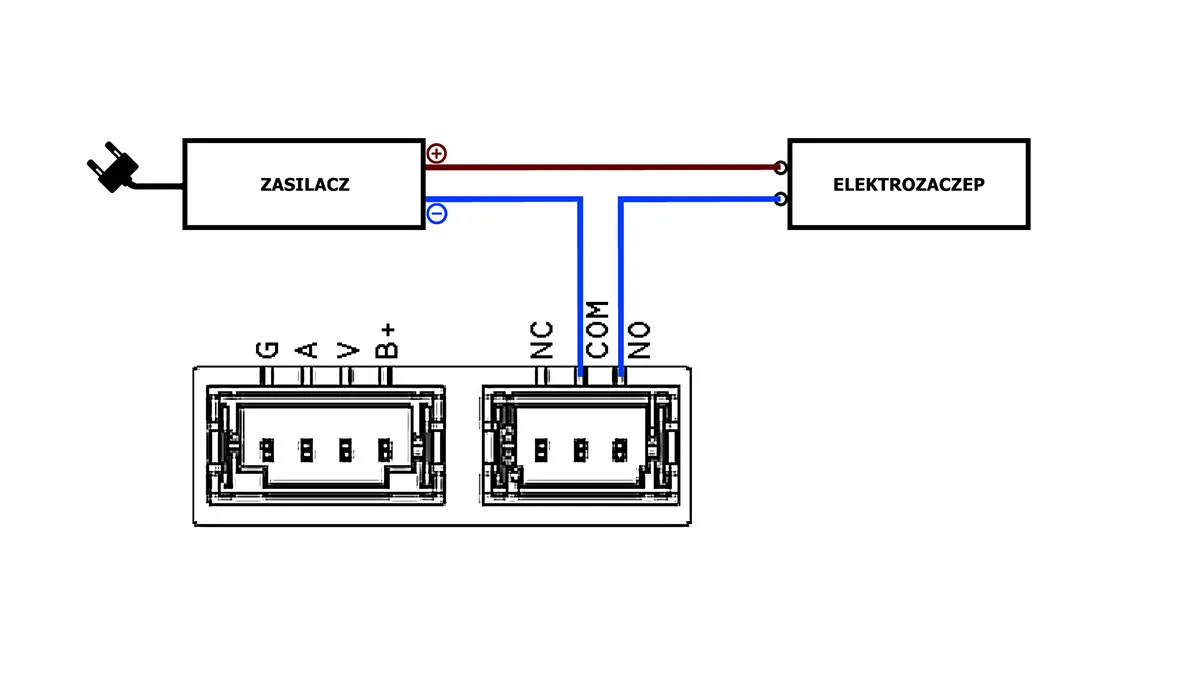

Zasilanie elektrozaczepu z kasety czy z zasilacza?
Istnieją dwie główne metody zasilania elektrozaczepu. Może być on zasilany bezpośrednio z kasety zewnętrznej domofonu, co upraszcza instalację, ale wymaga, aby kable domofonowe miały odpowiednią liczbę i przekrój żył. Druga metoda to zasilanie z oddzielnego zasilacza, który często umieszczony jest bliżej elektrozaczepu. W tym przypadku do zasilacza potrzebny jest oddzielny przewód 2-żyłowy o przekroju 1-1,5 mm². Wybór metody zależy od specyfiki systemu i odległości, ale zawsze należy pamiętać o odpowiednim przekroju przewodu zasilającego.
Myśl przyszłościowo kabel na zapas
Jedna z najważniejszych rad, jaką mogę dać, to: zawsze myśl przyszłościowo. Instalacja kabla z większą liczbą żył, niż jest to aktualnie wymagane, to inwestycja, która zwraca się wielokrotnie. Choć może wydawać się to zbędnym wydatkiem na początku, w dłuższej perspektywie oszczędza czas, pieniądze i nerwy.
Planujesz wideodomofon przygotuj instalację dziś
Dzisiejszy prosty domofon analogowy jutro może okazać się niewystarczający. Technologia idzie do przodu, a my zmieniamy swoje potrzeby. Jeśli dziś instalujesz domofon, ale w przyszłości rozważasz rozbudowę o wideodomofon, a może nawet system IP, zainstalowanie kabla z zapasem żył (np. 8-10) to absolutna podstawa. Dzięki temu unikniesz konieczności kucia ścian i prowadzenia nowych przewodów, gdy zdecydujesz się na modernizację. Po prostu podłączysz nowe urządzenie do istniejącego okablowania.
Dodatkowe funkcje sterowanie bramą oświetleniem
- Sterowanie bramą wjazdową: Zapasowe żyły mogą posłużyć do podłączenia modułu sterującego bramą, co pozwoli na otwieranie jej bezpośrednio z unifonu lub monitora.
- Oświetlenie: Możesz wykorzystać dodatkowe żyły do sterowania oświetleniem podjazdu lub furtki, aktywując je z poziomu domofonu.
- Dodatkowe kamery: W przypadku wideodomofonów, zapasowe żyły mogą przydać się do podłączenia dodatkowych kamer monitoringu.
- Czujniki: Możliwe jest również podłączenie prostych czujników (np. otwarcia furtki) do systemu domofonowego.
Zapasowe żyły zabezpieczenie na wypadek awarii
Zapasowe żyły to nie tylko furtka do przyszłych rozbudów, ale także świetne zabezpieczenie na wypadek awarii. Jeśli jedna z aktywnych żył ulegnie uszkodzeniu (np. podczas prac ogrodowych, co niestety się zdarza), zamiast kosztownego kucia i wymiany całego odcinka kabla, możesz po prostu przełączyć system na jedną z zapasowych żył. To proste rozwiązanie, które pozwala uniknąć poważnych problemów i znacząco skraca czas naprawy.
Najczęstsze błędy montażowe jak uniknąć?
Nawet najlepsze kable nie spełnią swojej funkcji, jeśli zostaną źle zainstalowane. Niestety, w mojej praktyce często spotykam się z powtarzającymi się błędami montażowymi. Chcę Państwa przed nimi przestrzec, aby Wasza instalacja była wykonana prawidłowo od samego początku.
Błąd 1 Zbyt mała liczba i przekrój żył
To chyba najczęstszy błąd, o którym już wspominałem. Wybór kabla o niewystarczającej liczbie żył lub zbyt małym przekroju, szczególnie na długich odcinkach, prowadzi do spadków napięcia i niestabilnego działania systemu. Skutkuje to problemami z otwieraniem elektrozaczepu, słabą jakością dźwięku, a w przypadku wideodomofonów brakiem obrazu lub jego zniekształceniami. Zawsze lepiej zainwestować w kabel z zapasem żył i odpowiednim przekrojem, niż później borykać się z problemami.
Błąd 2 Prowadzenie kabla domofonowego z przewodami 230V
Prowadzenie kabli domofonowych w bezpośrednim sąsiedztwie przewodów energetycznych 230V to proszenie się o kłopoty. Silne pole elektromagnetyczne generowane przez kable zasilające może powodować poważne zakłócenia w sygnale domofonowym. Objawia się to szumami, brzęczeniem, a nawet zniekształceniami obrazu. Aby tego uniknąć, należy zachować odpowiednią odległość między kablami (minimum 20-30 cm) lub stosować kable domofonowe z ekranowaniem, które zapewni dodatkową ochronę przed interferencjami.
Błąd 3 Niewłaściwe zabezpieczenie kabla w ziemi
Kable układane w ziemi są narażone na wiele czynników, które mogą je uszkodzić: wilgoć, korzenie roślin, gryzonie, a także uszkodzenia mechaniczne podczas prac ziemnych. Brak odpowiedniej ochrony, czyli niestosowanie kabli ziemnych lub prowadzenie standardowych kabli bez rur osłonowych, to gwarancja szybkiej awarii. Zawsze używaj kabli przystosowanych do układania w ziemi (np. XzTKMXpw) lub zabezpieczaj je w szczelnych rurach osłonowych (peszlach, najlepiej gładkich), które zapewnią ochronę przed wodą i uszkodzeniami.
Błąd 4 Łączenie przewodów w niedostępnych miejscach
Łączenie kabli w miejscach trudno dostępnych, takich jak pod ziemią, w ścianie czy pod tynkiem, to błąd, który może przysporzyć wielu problemów w przyszłości. Każde połączenie jest potencjalnym punktem awarii, a jego diagnostyka i naprawa w niedostępnym miejscu jest niezwykle trudna i kosztowna. Zawsze zalecam prowadzenie kabli w jednym, ciągłym odcinku od punktu do punktu. Jeśli połączenie jest absolutnie konieczne, wykonaj je w łatwo dostępnej puszce instalacyjnej, która umożliwi szybką diagnostykę i ewentualną naprawę.
Wybierz idealny kabel w trzech krokach
Podsumowując, wybór odpowiedniego kabla do domofonu i elektrozaczepu nie musi być skomplikowany. Wystarczy, że podejdziesz do tego zadania metodycznie, kierując się trzema prostymi krokami, które pomogą Ci podjąć najlepszą decyzję.
Krok 1 Określ typ systemu i funkcje
Zacznij od analizy swoich potrzeb. Zastanów się, jaki typ domofonu planujesz zainstalować: analogowy, cyfrowy czy wideodomofon? Czy system ma obsługiwać tylko podstawowe funkcje, czy też planujesz dodatkowe opcje, takie jak sterowanie bramą, oświetleniem czy monitoringiem? Odpowiedzi na te pytania pozwolą Ci określić minimalną liczbę potrzebnych żył w kablu.
Krok 2 Zmierz kluczowe odległości
Następnie dokładnie zmierz odległości między wszystkimi kluczowymi elementami instalacji: panelem zewnętrznym, unifonem/monitorem oraz elektrozaczepem. Pamiętaj, aby uwzględnić rzeczywistą długość trasy kabla, a nie tylko odległość w linii prostej. To właśnie te pomiary będą decydujące przy doborze odpowiedniego przekroju żył, aby uniknąć spadków napięcia.
Przeczytaj również: Jak podłączyć domofon 4-żyłowy? Poradnik krok po kroku
Krok 3 Wybierz kabel z zapasem żył i przekrojem
Mając wszystkie niezbędne informacje, możesz dokonać ostatecznego wyboru. Zawsze rekomenduję wybór kabla z zapasem żył (np. 8-10 żył, nawet jeśli na początku potrzebujesz mniej) oraz z odpowiednim przekrojem, dostosowanym do zmierzonych odległości (0,5 mm² dla krótkich, 0,75-1,5 mm² dla dłuższych odcinków i elektrozaczepu). Pamiętaj o specyfice instalacji ziemnych i konieczności zastosowania kabli ziemnych lub rur osłonowych. Dzięki temu Twoja instalacja będzie niezawodna i gotowa na przyszłe wyzwania.
