Wybór przewodu do domofonu: klucz do stabilnej komunikacji i bezproblemowej instalacji
- Rodzaj przewodu (YTDY, skrętka, kabel ziemny) musi być dobrany do typu domofonu (analogowy, cyfrowy, wideodomofon) i miejsca instalacji.
- Dla domofonów analogowych potrzebne są minimum 4 żyły, dla wideodomofonów co najmniej 8, a dla cyfrowych często wystarczą 2-3.
- Standardowy przekrój 0,5 mm² jest odpowiedni do 30 metrów; na dłuższych trasach wymagane są grubsze żyły (0,75-1 mm²).
- Na zewnątrz i w ziemi bezwzględnie stosuj kable żelowane (np. XzTKMXpw) odporne na wilgoć i UV.
- Zawsze warto położyć kabel z zapasem żył na wypadek rozbudowy lub uszkodzenia.
- Ekranowanie (FTP) jest kluczowe w miejscach narażonych na zakłócenia elektromagnetyczne.
Dlaczego odpowiedni przewód do domofonu ma znaczenie?
Wybór odpowiedniego przewodu do domofonu to często niedoceniany, ale absolutnie kluczowy element każdej instalacji. Jako Leon Jabłoński, z mojego doświadczenia wiem, że to właśnie od jakości i właściwego dopasowania kabla zależy, czy system będzie działał stabilnie, bez zakłóceń i przez długie lata. Nie jest to jedynie kwestia estetyki, ale przede wszystkim funkcjonalności i bezpieczeństwa komunikacji w Twoim domu czy firmie.
Niewłaściwy dobór kabla może prowadzić do szeregu frustrujących problemów. Najczęściej spotykane to zakłócenia w transmisji dźwięku lub obrazu, niestabilne działanie elektrozaczepu, a nawet całkowity brak komunikacji. Wyobraź sobie sytuację, gdy po kilku miesiącach okazuje się, że kabel położony w ziemi nie jest odporny na wilgoć i ulega uszkodzeniu, co skutkuje koniecznością ponownego rozkopywania ogrodu. To generuje nie tylko dodatkowe koszty, ale przede wszystkim mnóstwo stresu i straconego czasu. Zbyt mała liczba żył uniemożliwi podłączenie wszystkich funkcji, a niewystarczający przekrój spowoduje spadki napięcia, szczególnie na dłuższych odcinkach. Dlatego tak ważne jest, aby już na etapie planowania poświęcić temu zagadnieniu należytą uwagę.
Typy systemów domofonowych a wymagania dotyczące kabli
Zanim wybierzesz przewód, musisz wiedzieć, z jakim systemem domofonowym masz do czynienia. To podstawowa zasada, którą zawsze podkreślam. Inne wymagania ma prosty domofon analogowy, inne zaawansowany wideodomofon, a jeszcze inne system cyfrowy. Typ systemu bezpośrednio determinuje nie tylko liczbę potrzebnych żył, ale także ich przekrój oraz odporność na zakłócenia, co jest kluczowe dla stabilności sygnału. Na przykład, wideodomofony, przesyłające sygnał wideo, są znacznie bardziej wrażliwe na zakłócenia niż proste domofony audio, dlatego często wymagają kabli ekranowanych lub skrętki komputerowej.
Rodzaje przewodów domofonowych i ich zastosowanie

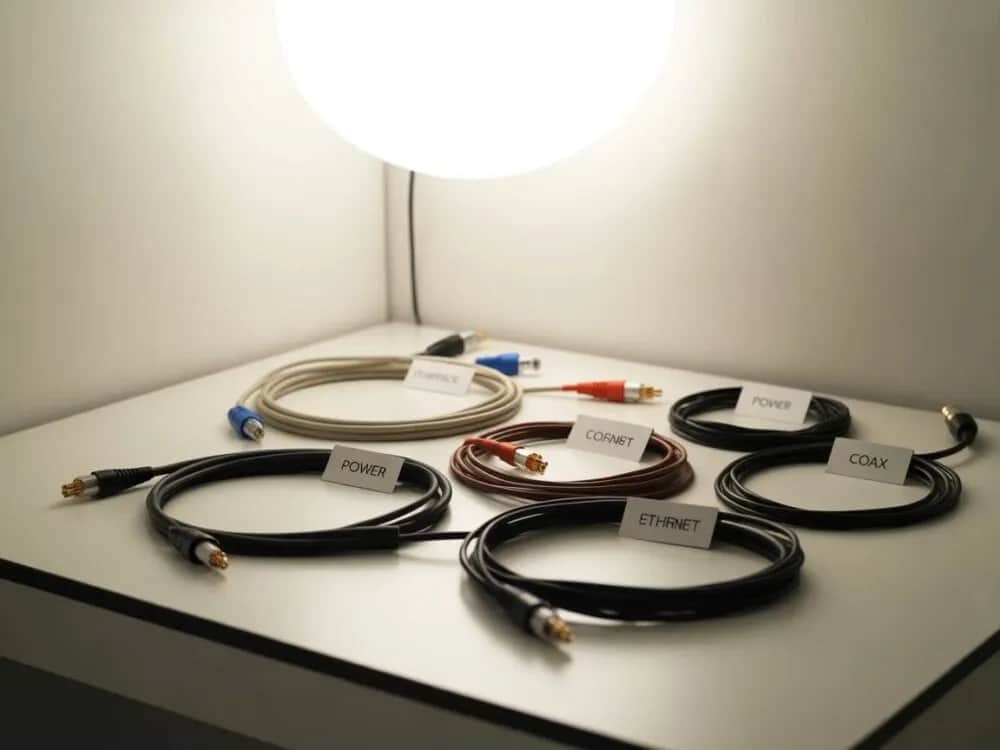

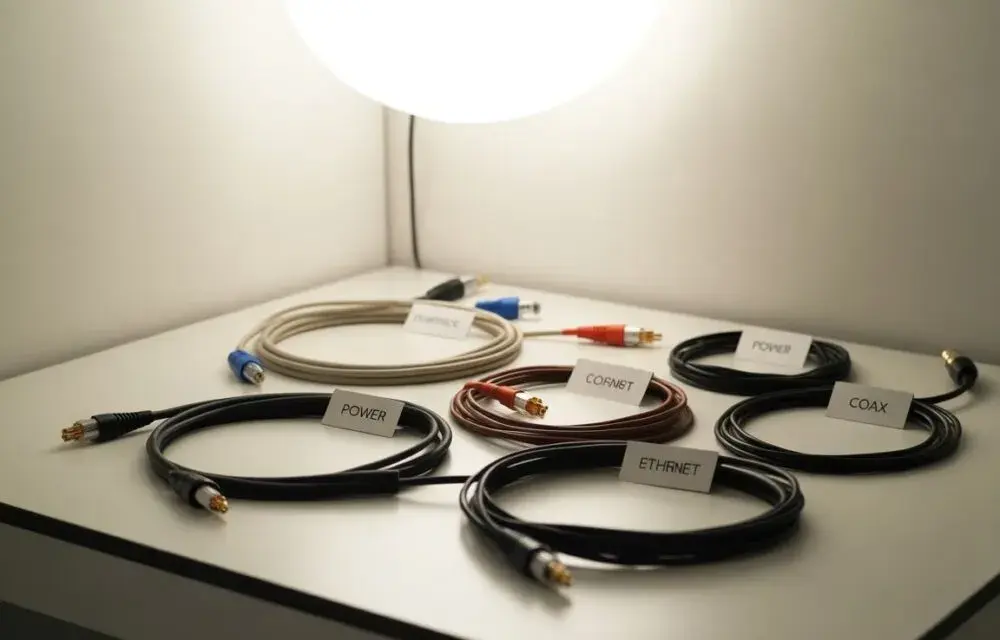

Na rynku dostępnych jest kilka typów przewodów, które można zastosować w instalacjach domofonowych. Każdy z nich ma swoje specyficzne właściwości i jest przeznaczony do nieco innych zastosowań. Zrozumienie różnic między nimi pomoże Ci podjąć świadomą decyzję i uniknąć błędów.

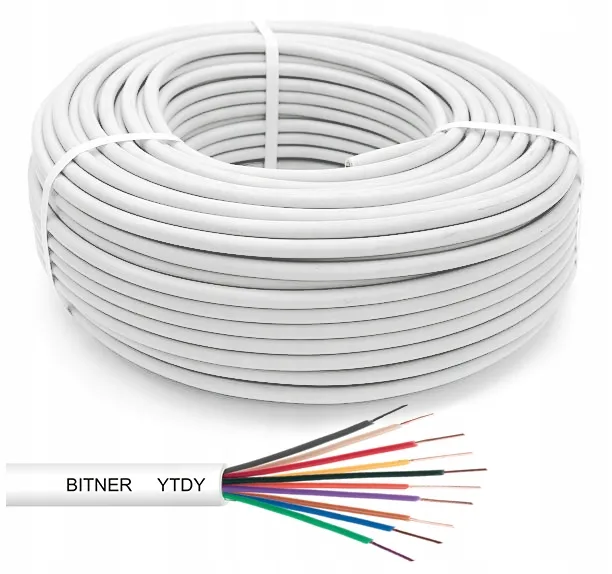

Standardowym wyborem do prostych instalacji wewnętrznych jest przewód YTDY. Składa się on z pojedynczych żył miedzianych, najczęściej o przekroju 0,5 mm². Jest to dobry wybór do domofonów analogowych, gdzie trasa kabla jest krótka i prowadzona wewnątrz budynku. Jednak w przypadku nowoczesnych systemów cyfrowych i wideodomofonów, a także tam, gdzie zależy nam na większej odporności na zakłócenia, zdecydowanie polecam skrętkę komputerową (UTP/FTP). Dzięki parowaniu żył, skrętka znacznie lepiej radzi sobie z eliminacją interferencji, zapewniając stabilniejszy sygnał. Kategorie 5e lub 6 są tutaj optymalne i pozwalają na przesyłanie zarówno danych, jak i zasilania, co jest szczególnie przydatne w systemach IP.Alternatywą dla YTDY, również często stosowaną w telekomunikacji, jest przewód YTKSY. Podobnie jak skrętka, YTKSY to kabel parowany, co znacząco zwiększa jego odporność na zakłócenia elektromagnetyczne w porównaniu do kabli z pojedynczymi żyłami. Parowanie żył minimalizuje przesłuchy i poprawia stabilność sygnału, co jest szczególnie ważne w bardziej rozbudowanych instalacjach, gdzie jakość komunikacji ma priorytet.
Absolutnie niezbędne do instalacji prowadzonych bezpośrednio w ziemi lub na zewnątrz są przewody ziemne żelowane, często oznaczane jako XzTKMXpw. Ich specyficzna budowa to klucz do długotrwałej i bezawaryjnej pracy w trudnych warunkach. Posiadają one specjalny żel hydrofobowy, który skutecznie chroni żyły przed wnikaniem wilgoci, nawet w przypadku uszkodzenia zewnętrznej powłoki. Dodatkowo, powłoka z polietylenu (PE) zapewnia odporność na promieniowanie UV i niskie temperatury, co jest krytyczne dla kabli eksponowanych na działanie czynników atmosferycznych. Nigdy nie używaj kabli wewnętrznych do instalacji zewnętrznych to jeden z najczęstszych i najbardziej kosztownych błędów.
Kluczowe parametry techniczne przewodów domofonowych
Wybór przewodu to nie tylko decyzja o jego typie, ale także o jego parametrach technicznych. Zrozumienie liczby żył, ich przekroju oraz znaczenia ekranowania jest fundamentalne dla prawidłowego działania domofonu. Zaniedbanie tych aspektów może prowadzić do problemów, które trudno będzie później naprawić.
Liczba żył dopasowanie do systemu
Liczba żył w kablu to jeden z najważniejszych parametrów, który musi być ściśle dopasowany do rodzaju systemu domofonowego, jaki planujesz zainstalować. To od niej zależy, ile funkcji będzie w stanie obsłużyć Twój domofon.
- Dla domofonu analogowego w podstawowej konfiguracji potrzebne są minimum 4 żyły: jedna do masy, jedna do mikrofonu, jedna do słuchawki i jedna do wywołania.
- Jeśli planujesz dodatkowe funkcje, takie jak otwieranie furtki czy bramy, będziesz potrzebować więcej żył zazwyczaj 6, 8, a nawet więcej. Z mojego doświadczenia zawsze zalecam położenie kabla z zapasem żył, np. 8-10, na wypadek przyszłej rozbudowy systemu lub uszkodzenia jednej z żył. To mała inwestycja, która może zaoszczędzić wiele kłopotów w przyszłości.
W przypadku wideodomofonu, który przesyła sygnał wideo, zazwyczaj potrzebujemy co najmniej 8 żył. Cztery z nich są przeznaczone do transmisji wideo i audio, dwie do zasilania, a kolejne dwie do sterowania bramą lub furtką. Dla systemów IP (sieciowych) standardem jest skrętka komputerowa UTP, która doskonale radzi sobie z przesyłaniem zarówno danych, jak i zasilania (w przypadku PoE).
Domofony cyfrowe są pod tym względem bardziej oszczędne. Często do komunikacji wystarczą im 2 lub 3 żyły, plus oczywiście żyły do zasilania. To sprawia, że są one elastyczniejsze w instalacji, szczególnie w budynkach wielorodzinnych, gdzie infrastruktura kablowa jest już często rozbudowana.
Przekrój żył a odległość instalacji
Przekrój żył ma bezpośredni wpływ na spadki napięcia i jakość sygnału, szczególnie na większych odległościach. Im dłuższy kabel, tym większy opór i tym ważniejszy staje się odpowiedni przekrój. Niewłaściwy przekrój może skutkować słabą jakością dźwięku, obrazu, a nawet problemami z zasilaniem elektrozaczepu.
Dla instalacji o długości do 30 metrów, standardowy przekrój 0,5 mm² jest zazwyczaj wystarczający. W takich przypadkach spadki napięcia są minimalne i nie wpływają znacząco na działanie systemu.
Jednakże, jeśli odległość między panelem zewnętrznym a unifonem lub monitorem przekracza 30 metrów, zdecydowanie zalecam użycie przewodów o większym przekroju. W takich sytuacjach optymalne będą kable o przekroju 0,75 mm², 0,8 mm² lub nawet 1 mm². Zapewni to stabilną jakość sygnału i odpowiednie zasilanie, minimalizując ryzyko problemów związanych ze spadkami napięcia.
Znaczenie ekranowania kabli
Ekranowanie kabli to aspekt, który często jest pomijany, a ma ogromne znaczenie, zwłaszcza w miejscach narażonych na zakłócenia elektromagnetyczne. Kable ekranowane, takie jak FTP (Foil Twisted Pair), posiadają dodatkową warstwę ochronną (folię lub oplot), która izoluje żyły od zewnętrznych źródeł zakłóceń. Jest to szczególnie ważne, gdy przewód domofonowy biegnie równolegle lub w pobliżu kabli zasilających, silników elektrycznych czy innych źródeł pola elektromagnetycznego. W przeciwieństwie do kabli nieekranowanych (UTP), kable FTP zapewniają znacznie czystszy sygnał, co przekłada się na lepszą jakość dźwięku i obrazu w wideodomofonach.
Praktyczne scenariusze wyboru przewodu
Teoria to jedno, ale praktyka bywa bardziej złożona. Przyjrzyjmy się kilku typowym scenariuszom, abyś mógł lepiej zrozumieć, jak zastosować te zasady w Twojej konkretnej sytuacji. Dobór przewodu zawsze powinien uwzględniać specyfikę miejsca i planowane funkcje.
Dla domu jednorodzinnego z furtką, gdzie mamy do czynienia z domofonem analogowym, zalecam przewód 8-żyłowy o przekroju 0,5 mm² (np. YTDY 8x0,5). Daje to zapas na sterowanie elektrozaczepem i ewentualne przyszłe rozszerzenia. Jeśli planujesz wideodomofon, postaw na skrętkę komputerową UTP/FTP kategorii 5e lub 6, która zapewni stabilny przesył obrazu i dźwięku, a także umożliwi zasilanie PoE w przypadku systemów IP. Zawsze kładź kabel z zapasem żył to moja złota zasada, która wielokrotnie uratowała mnie przed koniecznością ponownego kładzenia kabli.
Jeśli Twoja instalacja obejmuje również obsługę bramy wjazdowej, musisz liczyć się z potrzebą większej liczby żył. Sterowanie bramą wymaga dodatkowych połączeń, a sam elektrozaczep bramy, ze względu na większe obciążenie i często dłuższą odległość, może wymagać oddzielnego, grubszego przewodu zasilającego (np. 2x1,5 mm²). Warto rozważyć systemy oparte na PoE, które upraszczają okablowanie, przesyłając zasilanie i dane jednym kablem sieciowym, co jest bardzo wygodne i efektywne.
W budynkach wielorodzinnych (blokach), gdzie często mamy do czynienia z systemami cyfrowymi, sytuacja jest nieco inna. Tutaj kluczowa jest efektywność i minimalizacja okablowania. Systemy cyfrowe często wymagają zaledwie 2 lub 3 żył do komunikacji, co znacznie upraszcza instalację i modernizację. Wyzwaniem może być jednak dostosowanie się do istniejącej infrastruktury kablowej, dlatego przed podjęciem decyzji warto dokładnie sprawdzić, jakie przewody są już dostępne i czy spełniają wymagania nowego systemu.
Prawidłowy montaż przewodu domofonowego
Nawet najlepszy przewód nie spełni swojej roli, jeśli zostanie źle zamontowany. Prawidłowy montaż to gwarancja trwałości, bezpieczeństwa i bezawaryjnego działania systemu domofonowego przez wiele lat. Nie oszczędzaj na tym etapie, bo to się po prostu nie opłaca.

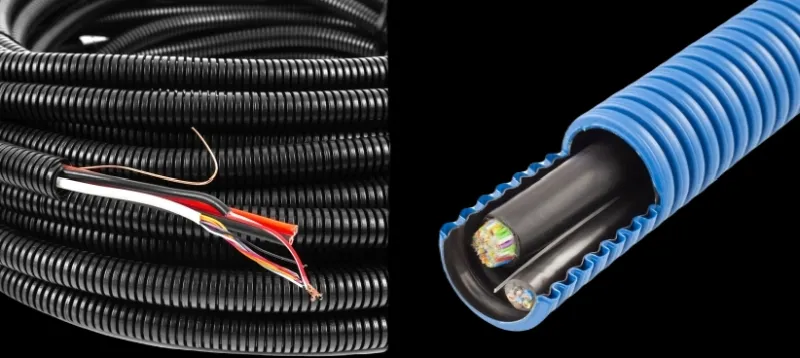

- Przy układaniu przewodów w ziemi bezwzględnie stosuj wyłącznie kable ziemne żelowane, takie jak XzTKMXpw. Układaj je na odpowiedniej głębokości, zazwyczaj około 70 cm, aby zapewnić im ochronę przed uszkodzeniami mechanicznymi i wpływem mrozu.
- Nigdy nie umieszczaj kabli ziemnych w zwykłych peszlach, które nie są przeznaczone do tego celu. Peszle te mogą gromadzić wodę, co w efekcie przyspieszy korozję i uszkodzenie przewodu, nawet jeśli jest on żelowany. Jeśli musisz zastosować dodatkową ochronę, użyj specjalnych rur osłonowych przeznaczonych do instalacji ziemnych.
Wiele osób zastanawia się, czy elektrozaczep może być zasilany tym samym przewodem co domofon. Moja odpowiedź brzmi: często wymaga on osobnego, 2-żyłowego przewodu o większym przekroju, np. 1-1,5 mm². Dlaczego? Elektrozaczep, zwłaszcza ten w bramie, pobiera znacznie większy prąd niż sam domofon, a na większych odległościach spadki napięcia mogą uniemożliwić jego prawidłowe działanie. Osobny, grubszy kabel zapewnia stabilne zasilanie i pewne otwarcie. Warto jednak pamiętać, że nowoczesne systemy oparte na PoE mogą przesyłać zasilanie i dane jednym kablem sieciowym, co upraszcza instalację.
Zawsze, ale to zawsze warto położyć kabel z większą liczbą żył, niż jest to aktualnie wymagane. To moja rada, którą przekazuję każdemu klientowi. Daje to ogromną elastyczność. Po pierwsze, w przypadku uszkodzenia jednej z żył (co niestety się zdarza), możesz po prostu przełączyć się na zapasową, bez konieczności kosztownej wymiany całego kabla. Po drugie, umożliwia to łatwą rozbudowę systemu w przyszłości na przykład dodanie sterowania bramą, podłączenie dodatkowego wideodomofonu czy czujnika bez konieczności kładzenia nowego okablowania. To inwestycja, która zwraca się wielokrotnie.
Przeczytaj również: Samodzielny montaż alarmu: Przewodnik DIY krok po kroku
Najczęstsze błędy przy wyborze i instalacji przewodów
W mojej praktyce zawodowej spotkałem się z wieloma błędami, które wynikają z niewiedzy lub prób oszczędności w niewłaściwym miejscu. Poznanie tych pułapek pomoże Ci ich uniknąć i zapewni, że Twoja instalacja domofonowa będzie działać bez zarzutu.
Jednym z najpoważniejszych i najczęściej popełnianych błędów jest użycie kabla przeznaczonego do wnętrz (np. YTDY) do instalacji na zewnątrz lub, co gorsza, w ziemi. Kable wewnętrzne nie są odporne na wilgoć, promieniowanie UV ani niskie temperatury. Ich izolacja szybko kruszeje, przewody korodują, a w efekcie system przestaje działać. Konsekwencje to konieczność ponownego rozkopywania terenu, wymiany kabla i dodatkowe koszty, które znacznie przewyższają początkowe "oszczędności".
Kolejnym powszechnym problemem jest zbyt mała liczba żył. Jeśli położysz kabel, który ledwo wystarcza na podstawowe funkcje, szybko okaże się, że nie masz możliwości podłączenia dodatkowych elementów, takich jak sterowanie drugą bramą, dodatkowy monitor czy czujnik. To prowadzi do konieczności wymiany całego kabla, co jest kłopotliwe i kosztowne. Zawsze myśl perspektywicznie i wybieraj kable z zapasem żył.
Prowadzenie kabla domofonowego równolegle i blisko przewodów energetycznych bez odpowiedniego ekranowania to prosta droga do zakłóceń. Przewody energetyczne generują silne pola elektromagnetyczne, które mogą indukować szumy w kablu domofonowym, prowadząc do trzasków w słuchawce lub zakłóceń obrazu w wideodomofonie. Aby temu zapobiec, zawsze stosuj kable ekranowane (FTP) w takich miejscach i, jeśli to możliwe, zachowaj odpowiedni odstęp między kablami. Prawidłowe planowanie tras kablowych to podstawa stabilnej i wolnej od zakłóceń komunikacji.
