Jak podłączyć domofon 2-żyłowy? Prosty przewodnik krok po kroku

2-żyłowego może wydawać się skomplikowanym zadaniem, ale z odpowiednią wiedzą i precyzyjną instrukcją staje się ono w pełni wykonalne nawet dla osoby bez doświadczenia. W tym kompleksowym przewodniku pokażę Ci krok po kroku, jak samodzielnie zainstalować lub wymienić domofon w systemie dwużyłowym. Dzięki temu unikniesz kosztownych błędów, zaoszczędzisz czas i pieniądze, a przede wszystkim zyskasz satysfakcję z dobrze wykonanej pracy.

Jak rozpoznać system domofonowy 2-żyłowy?

Zacznijmy od podstaw, bo to absolutnie kluczowe dla sukcesu całej operacji. Zanim w ogóle pomyślisz o zakupie nowego unifonu, musisz zidentyfikować typ instalacji domofonowej, która działa w Twoim budynku. Dlaczego to takie ważne? Ponieważ systemy 2-żyłowe, nazywane również cyfrowymi, nie są kompatybilne ze starszymi systemami analogowymi.

Systemy 2-żyłowe to nowoczesne rozwiązanie, które wykorzystuje tylko jedną parę przewodów do przesyłania wszystkich sygnałów audio, a w przypadku wideodomofonów, również wideo, a także zasilania. To duża zaleta, bo upraszcza instalację i zmniejsza liczbę potrzebnych kabli. W systemach analogowych, które są starszym standardem, każdy sygnał (np. słuchawka, mikrofon, przycisk otwierania drzwi) często wymagał osobnej żyły, co oznaczało 4, 5, a nawet 6 przewodów w instalacji.

Brak kompatybilności oznacza, że unifon przeznaczony do systemu cyfrowego po prostu nie zadziała w instalacji analogowej i vice versa. To najczęstszy błąd, jaki widzę u osób próbujących samodzielnie wymienić domofon, dlatego tak mocno na to zwracam uwagę.

Jak rozpoznać system 2-żyłowy po starym unifonie?

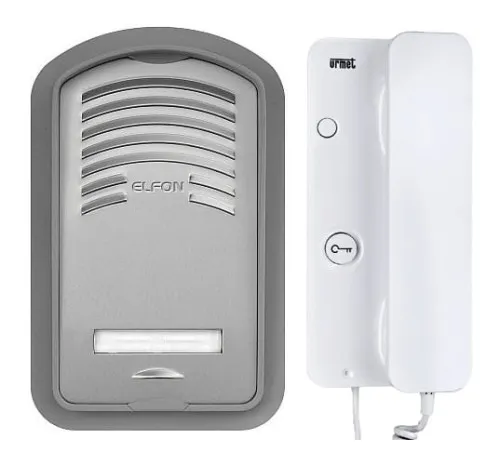

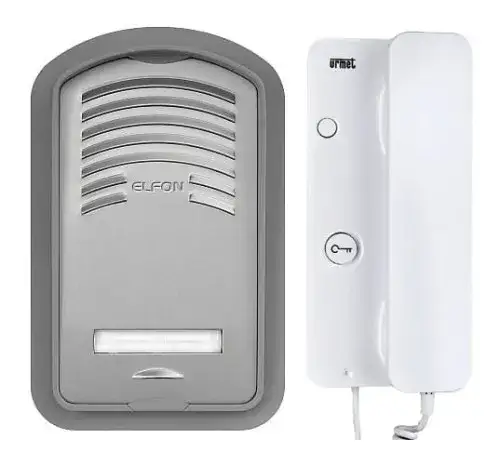

Najprostszym sposobem na rozpoznanie typu systemu jest dokładne przyjrzenie się staremu unifonowi oraz panelowi zewnętrznemu przy wejściu do budynku. Często na tych urządzeniach znajdziesz nazwę producenta lub model. Popularne marki systemów cyfrowych w Polsce to między innymi:

• PROEL
• CYFRAL
• ACO
• DUO (systemy z magistralą)
• Urmet (niektóre modele)
• Commax (niektóre modele)
• Elfon

Jeśli masz możliwość, zrób zdjęcie starego unifonu i poszukaj informacji o nim w internecie. To zazwyczaj szybko naprowadzi Cię na właściwy trop. Czasami wystarczy też zajrzeć do puszki pod starym unifonem jeśli widzisz tam tylko dwa aktywne przewody, to znak, że masz do czynienia z systemem 2-żyłowym.

Sprawdzanie instalacji w puszce: Ile kabli to ile żył?

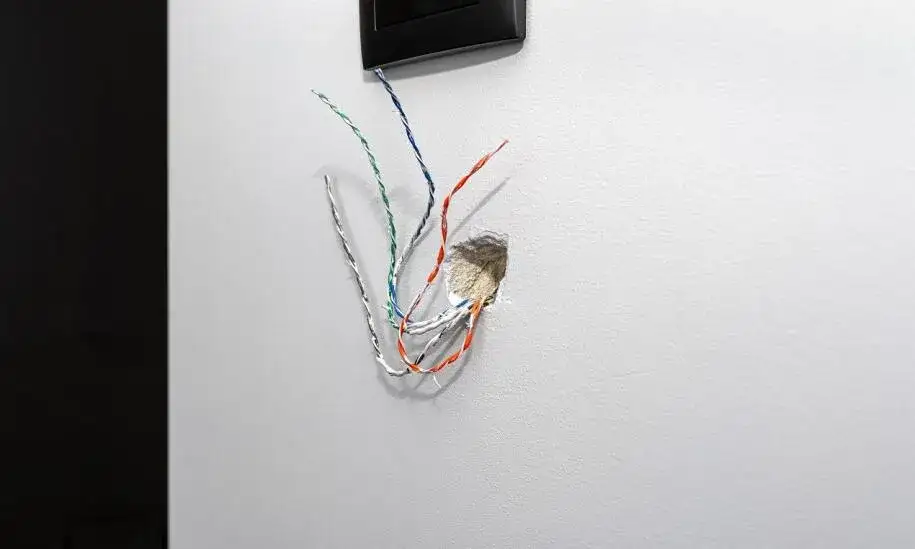

Kiedy otworzysz puszkę, w której zamontowany był stary unifon, możesz zobaczyć kabel zawierający więcej niż dwie żyły (np. cztery, sześć). Nie daj się zwieść! W systemie 2-żyłowym aktywne są tylko dwie żyły, niezależnie od tego, ile ich jest w samym kablu. Pozostałe żyły są po prostu niewykorzystane i często zakończone izolacją lub ucięte. Skup się na tych dwóch, które były podłączone do starego urządzenia.

Różnice między systemem cyfrowym a analogowym: Dlaczego to kluczowe?

Podsumowując, zrozumienie różnic między tymi dwoma typami systemów jest absolutnie kluczowe. Pamiętaj, że nie są one ze sobą kompatybilne, a próba podłączenia niewłaściwego unifonu może skończyć się jego uszkodzeniem lub po prostu brakiem działania. Poniżej przedstawiam kluczowe różnice:

Przygotowanie do instalacji: Narzędzia i zasady bezpieczeństwa

Zanim zabierzesz się za podłączanie, upewnij się, że masz pod ręką odpowiednie narzędzia i przede wszystkim że zadbasz o swoje bezpieczeństwo. To podstawa każdej pracy z elektrycznością.

Lista narzędzi, które ułatwią Ci pracę

Nie potrzebujesz specjalistycznego sprzętu, ale kilka podstawowych narzędzi znacznie ułatwi Ci pracę:

• Śrubokręty: Płaski i krzyżakowy, najlepiej w kilku rozmiarach, do odkręcania obudowy i zacisków.
• Ściągacz izolacji: Niezbędny do precyzyjnego i bezpiecznego zdjęcia izolacji z przewodów. Można użyć też ostrych cążek, ale ściągacz jest wygodniejszy i minimalizuje ryzyko uszkodzenia żyły.
• Miernik uniwersalny (multimetr): Przyda się do sprawdzenia napięcia w instalacji (upewnienia się, że odłączyłeś zasilanie!) oraz do sprawdzenia ciągłości przewodów.
• Ostre nożyczki lub cążki: Do przycięcia nadmiaru przewodów.
• Latarka czołowa lub ręczna: Często pracujemy w słabo oświetlonych miejscach, więc dodatkowe światło jest nieocenione.

Bezpieczeństwo przede wszystkim: Jak uniknąć zwarcia i uszkodzenia sprzętu?

To najważniejszy punkt przed rozpoczęciem jakichkolwiek prac. Zawsze, ale to zawsze odłącz zasilanie domofonu przed demontażem starego unifonu i podłączaniem nowego. Zazwyczaj jest to bezpiecznik lub wyłącznik w skrzynce elektrycznej na klatce schodowej lub w piwnicy, odpowiedzialny za zasilanie domofonu w całym pionie. Jeśli nie jesteś pewien, który to, lepiej wyłącz główny bezpiecznik w mieszkaniu lub skontaktuj się z administratorem budynku.

Po odłączeniu zasilania, sprawdź miernikiem brak napięcia w przewodach, które będziesz podłączać. To daje Ci pewność, że praca jest bezpieczna. Pamiętaj, aby ostrożnie obchodzić się z przewodami i unikać ich przypadkowego zwarcia. Zwarcie może uszkodzić nie tylko nowy unifon, ale także całą instalację domofonową w budynku, co wiązałoby się z większymi kosztami i problemami. Lepiej dmuchać na zimne!

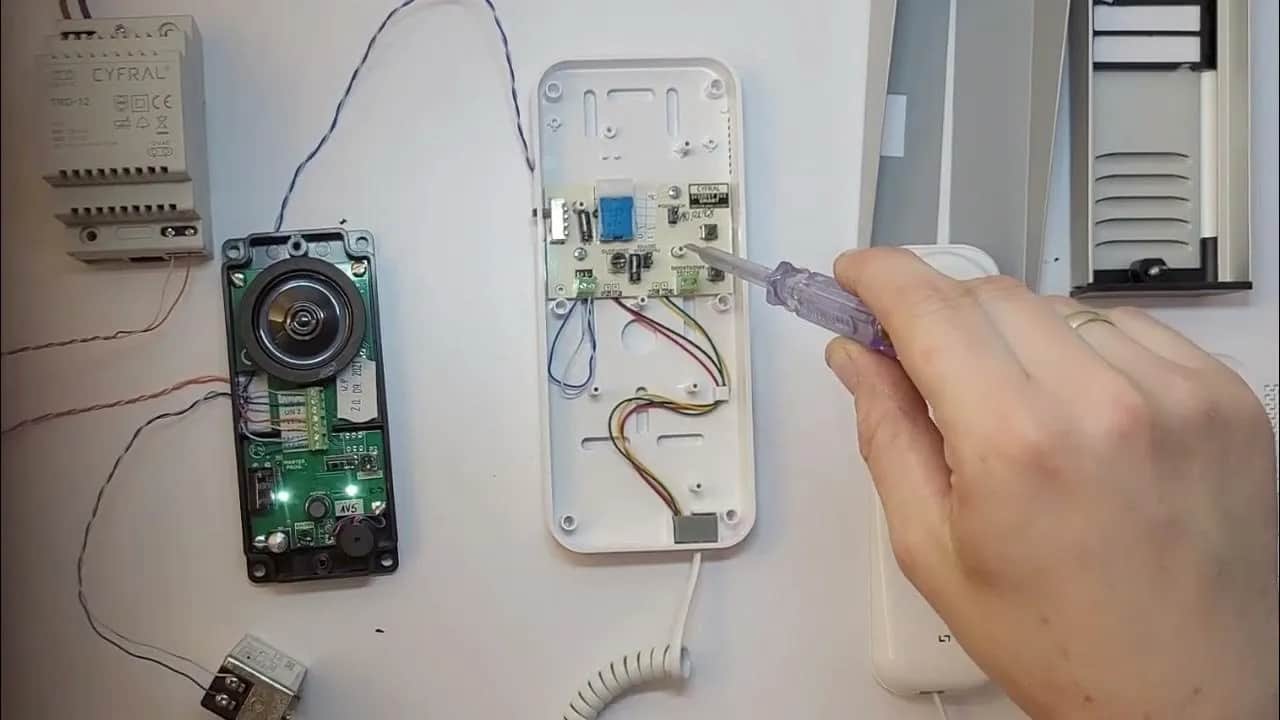

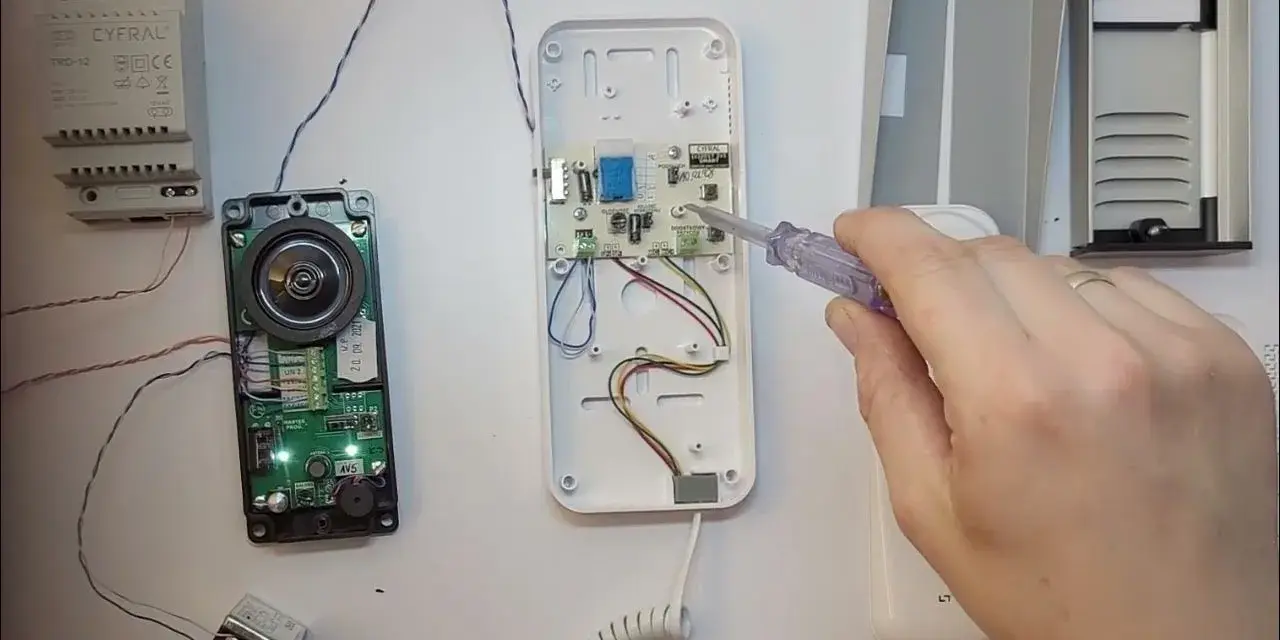

Podłączanie unifonu 2-żyłowego: Instrukcja krok po kroku

Teraz, gdy jesteś przygotowany i masz świadomość zasad bezpieczeństwa, możemy przejść do sedna, czyli do samego podłączania. Pamiętaj, aby działać spokojnie i precyzyjnie.

Krok 1: Demontaż starego aparatu i identyfikacja kluczowych przewodów

Zacznij od delikatnego zdjęcia obudowy starego unifonu. Zazwyczaj jest ona mocowana na zatrzaski lub małe śrubki. Po otwarciu obudowy zobaczysz płytkę elektroniczną i podłączone do niej przewody. Zrób zdjęcie! To najlepszy sposób, aby zapamiętać, który przewód był podłączony do którego zacisku. Szczególnie zwróć uwagę na oznaczenia L+ i L- (lub LINE+ i LINE-), jeśli były widoczne na starym unifonie. Następnie odkręć śrubki mocujące przewody i ostrożnie je odłącz. Zdemontuj stary unifon ze ściany.

Krok 2: Polaryzacja to podstawa: Poprawne podłączenie żył L+ i L-

W systemach 2-żyłowych polaryzacja jest absolutnie krytyczna. Oznacza to, że musisz podłączyć przewód oznaczony jako L+ (lub LINE+) do zacisku L+ w nowym unifonie i analogicznie L- (lub LINE-) do zacisku L-. Jeśli zamienisz te przewody, w najlepszym wypadku domofon po prostu nie zadziała, a w najgorszym może ulec uszkodzeniu. To jeden z najczęstszych powodów problemów po instalacji, więc poświęć temu szczególną uwagę. Jeśli na starym unifonie nie było wyraźnych oznaczeń, a przewody miały różne kolory, spróbuj zapamiętać, który kolor był podłączony do którego zacisku i przenieś to na nowy unifon. Jeśli nie masz pewności, możesz spróbować podłączyć je w jednej konfiguracji, a jeśli nie zadziała, zamienić miejscami (oczywiście po ponownym odłączeniu zasilania!).

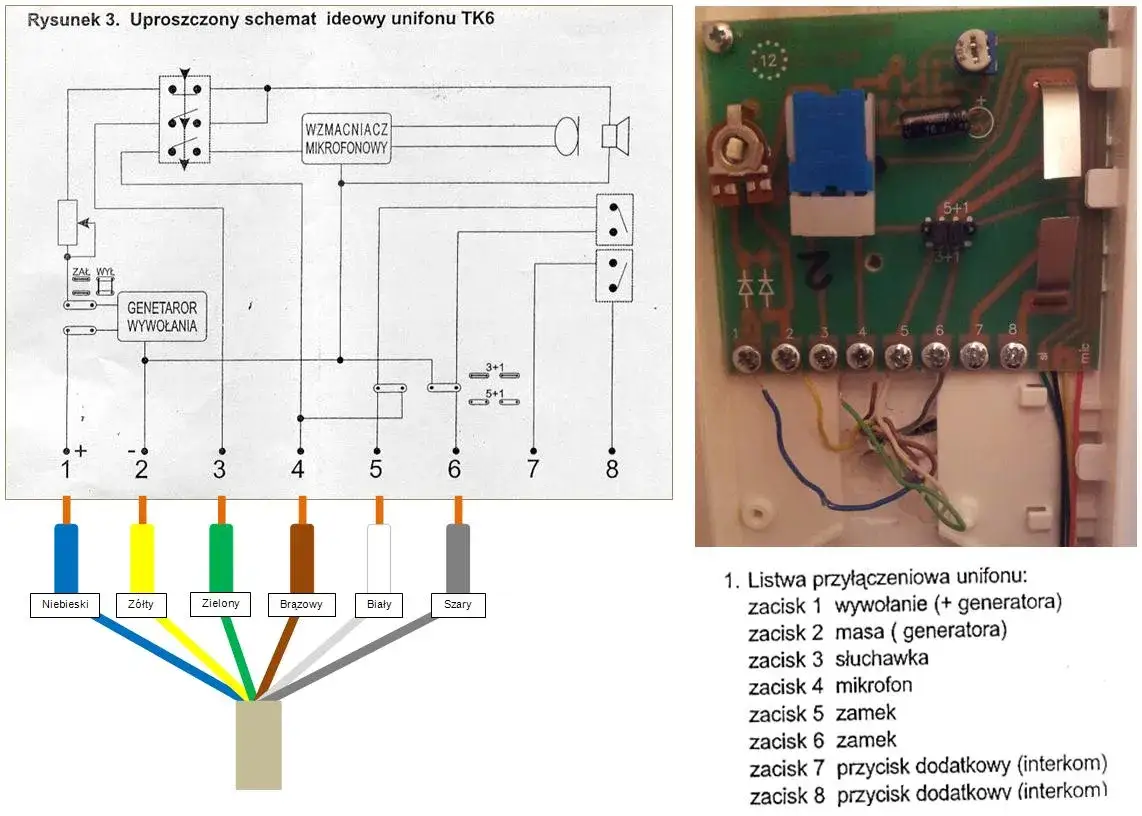

Krok 3: Schemat podłączenia: Jak czytać oznaczenia na nowym unifonie?

Każdy nowy unifon powinien mieć dołączoną instrukcję obsługi ze schematem podłączenia. Zawsze zapoznaj się z tym schematem. Zazwyczaj znajdziesz tam wyraźne oznaczenia zacisków, takie jak L+, L-, LINE+, LINE-, a czasem dodatkowe zaciski do funkcji specjalnych (np. przycisk otwierania bramy, jeśli unifon ma taką opcję). Upewnij się, że rozumiesz, który zacisk odpowiada za którą funkcję i gdzie należy podłączyć główne przewody instalacji.

Krok 4: Mocowanie przewodów w zaciskach: Jak zrobić to solidnie?

Prawidłowe i solidne mocowanie przewodów to gwarancja stabilnej pracy domofonu. Oto kilka wskazówek:

• Odizoluj końcówki przewodów: Użyj ściągacza izolacji, aby usunąć około 5-7 mm izolacji z końcówek przewodów. Nie za dużo, aby nie wystawały gołe przewody poza zacisk, i nie za mało, aby przewód dobrze stykał.
• Wprowadź przewody do zacisków: Upewnij się, że przewody są włożone do samego końca zacisku.
• Solidnie dokręć śrubki: Dokręć śrubki mocujące przewody w zaciskach, ale z wyczuciem nie za mocno, aby nie uszkodzić żyły, ale na tyle mocno, aby przewód nie wysunął się po pociągnięciu.
• Sprawdź stabilność połączeń: Delikatnie pociągnij za każdy przewód, aby upewnić się, że jest dobrze zamocowany i nie ma luźnych styków. Luźne połączenia to częsta przyczyna trzasków, szumów lub braku działania domofonu.

Adresowanie unifonu: Jak ustawić numer mieszkania

Po poprawnym podłączeniu przewodów, czeka nas jeszcze jeden, niezwykle ważny krok w systemach cyfrowych: adresowanie unifonu. Bez tego Twój domofon nie będzie działał prawidłowo.

Dlaczego ustawienie adresu jest tak ważne?

W systemach cyfrowych 2-żyłowych wszystkie unifony w pionie są podłączone do tej samej pary przewodów. Aby centrala domofonowa wiedziała, do którego mieszkania ma skierować wywołanie, każdy unifon musi mieć przypisany unikalny adres, czyli numer mieszkania. Dzięki temu, gdy ktoś wybiera numer 5 na panelu zewnętrznym, dzwoni tylko domofon w mieszkaniu nr 5. Brak lub błędne ustawienie adresu jest jedną z najczęstszych przyczyn, dla których nowy unifon nie działa, dzwoni we wszystkich mieszkaniach jednocześnie lub nie pozwala na rozmowę.

Konfiguracja za pomocą zworek (jumperów): Jak to działa?

Ustawianie adresu odbywa się najczęściej za pomocą małych elementów zwanych zworkami (jumperami). Są to małe plastikowe "czapeczki" z metalowym wkładem, które nakłada się na dwa piny na płytce elektronicznej unifonu. Zworki służą do zwierania lub rozwierania obwodów, co w zależności od konfiguracji, tworzy unikalny kod adresu. Na płytce zazwyczaj znajdziesz kilka takich pinów, oznaczonych np. od 1 do 8 lub A, B, C, D.

Odczytywanie tabeli kodowania z instrukcji: Praktyczny przykład

Pamiętaj, że każdy producent ma własny system kodowania adresów. Nie ma jednego uniwersalnego schematu! Dlatego tak ważne jest, aby zawsze korzystać z instrukcji dołączonej do Twojego konkretnego modelu unifonu. W instrukcji znajdziesz tabelę kodowania, która pokaże Ci, jak ustawić zworki dla Twojego numeru mieszkania.

Hipotetyczny przykład tabeli kodowania:

• Zworka 1: wartość 1
• Zworka 2: wartość 2
• Zworka 3: wartość 4
• Zworka 4: wartość 8

Jeśli Twoje mieszkanie ma numer 5, musisz nałożyć zworki na piny 1 i 3 (1 + 4 = 5). Jeśli mieszkanie ma numer 12, nałożysz zworki na piny 3 i 4 (4 + 8 = 12). Zawsze kieruj się instrukcją producenta!

Najczęstsze błędy przy ustawianiu adresu i jak ich unikać

W mojej praktyce widziałem wiele przypadków, gdzie problem z domofonem wynikał właśnie z błędnego adresowania. Oto najczęstsze błędy:

• Brak ustawienia adresu: Unifon po prostu nie zareaguje na wywołanie lub będzie dzwonił losowo.
• Błędne ustawienie adresu: Unifon może dzwonić, ale nie da się rozmawiać, otworzyć drzwi, lub będzie dzwonił pod innym numerem mieszkania.
• Luźne zworki: Zworka nie jest dobrze nałożona na piny, co powoduje niestabilne połączenie i sporadyczne problemy z działaniem.

Aby ich uniknąć, dokładnie sprawdź instrukcję, upewnij się, że zworki są nałożone solidnie i w odpowiednich miejscach, a następnie dwukrotnie zweryfikuj ustawiony adres.

Pierwsze uruchomienie i testowanie domofonu

Po podłączeniu przewodów i ustawieniu adresu, nadszedł moment prawdy pierwsze uruchomienie i testowanie. To ekscytujący moment, ale bądź przygotowany na ewentualne poprawki.

Pierwsze uruchomienie: Co powinno się wydarzyć?

Po podłączeniu zasilania (włącz bezpiecznik!) Twój nowy unifon powinien dać jakiś znak życia. W zależności od modelu, może to być krótki sygnał dźwiękowy potwierdzający uruchomienie, zaświecenie diody LED na obudowie, lub po prostu delikatne kliknięcie. Jeśli nic się nie dzieje, nie panikuj od razu wróć do sekcji rozwiązywania problemów.

Test połączenia: Jak sprawdzić komunikację z panelem zewnętrznym?

To kluczowy test. Poproś kogoś (sąsiada, członka rodziny) o wywołanie z panelu zewnętrznego przy wejściu do budynku, wybierając numer Twojego mieszkania. Sprawdź, czy:

• Unifon dzwoni: Czy słyszysz wyraźny sygnał wywołania?
• Można prowadzić rozmowę: Podnieś słuchawkę (lub naciśnij przycisk rozmowy w przypadku unifonów bezsłuchawkowych) i spróbuj porozmawiać z osobą stojącą przy panelu. Czy głos jest czysty i wyraźny w obie strony?

Jeśli domofon dzwoni, ale nie ma rozmowy, lub rozmowa jest jednostronna, najprawdopodobniej problem leży w adresowaniu lub polaryzacji. Wróć do poprzednich kroków.

Test otwierania elektrozaczepu: Sprawdzanie kluczowej funkcji

Po udanym teście rozmowy, sprawdź najważniejszą funkcję otwieranie drzwi lub furtki. Podczas trwającej rozmowy (lub po odebraniu wywołania), naciśnij dedykowany przycisk na unifonie, który symbolizuje klucz. Powinieneś usłyszeć charakterystyczne "brzęczenie" elektrozaczepu, a drzwi powinny się otworzyć. Upewnij się, że elektrozaczep rzeczywiście reaguje.

Regulacja głośności i inne dodatkowe ustawienia

Wiele nowoczesnych unifonów 2-żyłowych oferuje dodatkowe funkcje, które warto skonfigurować dla własnego komfortu. Sprawdź instrukcję, aby dowiedzieć się, czy Twój model posiada:

• Regulację głośności dzwonka: Często jest to małe pokrętło lub przełącznik na bocznej ściance unifonu.
• Funkcję wyciszenia (mute): Idealna, gdy nie chcesz, aby domofon dzwonił w nocy lub podczas drzemki dziecka.
• Przycisk "klucz" do otwierania furtki bez podnoszenia słuchawki: Wygodna opcja, która pozwala otworzyć drzwi jednym naciśnięciem.

Skonfiguruj te opcje zgodnie ze swoimi preferencjami, aby w pełni cieszyć się nowym domofonem.

Rozwiązywanie problemów: Kiedy domofon nie działa

Nawet przy największej staranności, czasem coś pójdzie nie tak. Nie martw się większość problemów z domofonem 2-żyłowym ma proste rozwiązania. Oto najczęstsze scenariusze i sposoby ich diagnozowania.

Unifon milczy jak zaklęty: Gdzie szukać przyczyny?

Jeśli po podłączeniu zasilania unifon nie daje żadnych oznak życia, ani nie reaguje na wywołanie, sprawdź następujące kwestie:

• Błędne podłączenie polaryzacji (zamienione L+ i L-): To najczęstsza przyczyna. Odłącz zasilanie i zamień miejscami przewody L+ i L-.
• Brak zasilania: Upewnij się, że bezpiecznik jest włączony i że w ogóle jest napięcie w instalacji. Użyj miernika, aby sprawdzić, czy na przewodach L+ i L- pojawia się napięcie (zazwyczaj 12-24V DC, ale sprawdź w instrukcji).
• Luźne połączenia w zaciskach: Sprawdź, czy wszystkie przewody są solidnie dokręcone i nie wysuwają się z zacisków.
• Uszkodzenie unifonu: W rzadkich przypadkach nowy unifon może być fabrycznie uszkodzony. Jeśli masz pewność co do wszystkich powyższych punktów, rozważ reklamację.

Słychać dzwonek, ale nie da się rozmawiać: Co sprawdzić w pierwszej kolejności?

Ten problem jest bardzo charakterystyczny i zazwyczaj ma jedną główną przyczynę:

• Złe ustawienie adresu (zworek) na unifonie: Jeśli unifon dzwoni, ale nie możesz odebrać rozmowy, otworzyć drzwi lub słyszysz tylko trzaski, prawie na pewno problem leży w nieprawidłowo ustawionym adresie. Wróć do sekcji o adresowaniu, dokładnie sprawdź instrukcję i upewnij się, że zworki są nałożone zgodnie z numerem Twojego mieszkania. Czasem wystarczy, że jedna zworka jest luźna.

Piszczenie, trzeszczenie lub buczenie w słuchawce: Jak poprawić jakość dźwięku?

Problemy z jakością dźwięku mogą być irytujące. Oto co możesz sprawdzić:

• Luźne przewody w zaciskach: Ponownie sprawdź, czy wszystkie połączenia są solidne. Nawet minimalny luz może powodować zakłócenia.
• Uszkodzenie samego unifonu: Jeśli wszystko inne zawiedzie, możliwe, że uszkodzony jest mikrofon lub głośnik w unifonie.
• Stara lub uszkodzona instalacja w budynku: W starszych budynkach instalacja domofonowa może być zużyta, co prowadzi do zakłóceń. W takim przypadku, nawet idealnie podłączony unifon może mieć problemy z jakością dźwięku.

Przeczytaj również: Zmiana kodu domofonu w bloku: Jak to zrobić? Poradnik

Kiedy problem leży poza Twoim mieszkaniem: Diagnoza usterki w centrali

Są sytuacje, kiedy problem z domofonem nie leży po Twojej stronie, ale w centrali budynku. Rozpoznasz to po następujących objawach:

• Unifon dzwoni we wszystkich mieszkaniach jednocześnie: To niemal pewny znak problemu z centralą lub jej konfiguracją.
• Unifon nie dzwoni wcale, mimo że masz pewność co do poprawnego podłączenia i adresowania: Jeśli wypróbowałeś wszystkie powyższe rozwiązania i Twój unifon nadal milczy, a sąsiedzi również mają problemy z domofonem, to sygnał, że usterka może być w głównej centrali domofonowej.

W takich sytuacjach skontaktuj się z administratorem budynku lub zarządcą nieruchomości. To oni są odpowiedzialni za konserwację i naprawę wspólnej instalacji domofonowej. Pamiętaj, że samodzielna ingerencja w centralę może skończyć się uszkodzeniem systemu dla całego bloku.
