Jak podłączyć domofon 5-żyłowy w bloku? Poradnik krok po kroku

Podłączenie lub wymiana domofonu w bloku może wydawać się skomplikowanym zadaniem, zwłaszcza gdy mamy do czynienia z instalacją 5-żyłową. Wielu z nas obawia się, że bez specjalistycznej wiedzy technicznej nie podoła temu wyzwaniu. Jednak z mojego doświadczenia wiem, że z odpowiednim przewodnikiem i odrobiną cierpliwości, każdy jest w stanie samodzielnie wykonać to zadanie. Ten artykuł to praktyczny przewodnik, który krok po kroku przeprowadzi Cię przez cały proces od identyfikacji poszczególnych żył, przez prawidłowe podłączenie, aż po rozwiązywanie najczęstszych problemów. Moim celem jest dostarczenie Ci wszystkich niezbędnych informacji, abyś mógł skutecznie i bezpiecznie podłączyć swój domofon, nawet jeśli nie masz dużego doświadczenia w tego typu pracach.

Przygotowanie do pracy: co warto wiedzieć o instalacji 5-żyłowej?

Zanim zabierzemy się za podłączanie, warto zrozumieć, z czym mamy do czynienia. Instalacja 5-żyłowa to bardzo powszechny system analogowy, który często spotykamy w starszym budownictwie wielorodzinnym. Jego popularność wynika z prostoty każda z pięciu żył odpowiada za jedną, konkretną funkcję. Z mojego doświadczenia wiem, że zrozumienie tych podstaw to połowa sukcesu w prawidłowym podłączeniu unifonu. Oto, za co odpowiada każda z nich:

• Żyła słuchawkowa (SPK lub S): To ona odpowiada za to, że słyszysz osobę dzwoniącą z kasety zewnętrznej. Przesyła dźwięk do głośnika w Twoim unifonie.
• Żyła mikrofonowa (MIC lub M): Dzięki niej Twój głos jest przesyłany z mikrofonu w unifonie do głośnika w kasecie zewnętrznej. Bez niej rozmowa byłaby jednostronna.
• Żyła wywołania (RING lub CA): Kiedy ktoś naciśnie przycisk dzwonka przy wejściu do budynku, to właśnie ta żyła przesyła sygnał, który powoduje, że Twój domofon dzwoni.
• Żyła masy (MASA, GND lub -): Jest to wspólny przewód odniesienia dla wszystkich pozostałych sygnałów. Można ją porównać do "ziemi" w instalacji elektrycznej. Jej prawidłowe podłączenie jest absolutnie kluczowe dla działania całego systemu.
• Żyła elektrozaczepu (SW, Z lub EZ): To żyła odpowiedzialna za otwieranie drzwi. Kiedy naciśniesz przycisk na unifonie, ta żyła zwiera się z masą, aktywując elektrozaczep i odblokowując wejście.

Niezbędne narzędzia: przygotuj swój warsztat pracy

Zanim zaczniesz, upewnij się, że masz pod ręką wszystkie potrzebne narzędzia. Odpowiednie przygotowanie to podstawa sprawnej i bezpiecznej pracy. Z mojego doświadczenia wiem, że posiadanie właściwych narzędzi nie tylko ułatwia zadanie, ale także minimalizuje ryzyko błędów.

• Śrubokręty (krzyżakowy i płaski): Będą niezbędne do demontażu starego unifonu, otwierania obudowy nowego urządzenia oraz do mocowania przewodów w zaciskach. Zawsze warto mieć oba typy, aby dopasować je do śrub.
• Kombinerki lub szczypce do cięcia i zdejmowania izolacji: Posłużą do precyzyjnego skrócenia przewodów i usunięcia izolacji, tak aby odsłonięta była odpowiednia długość miedzianego rdzenia. Pamiętaj, aby nie uszkodzić samych żył podczas ściągania izolacji.
• Miernik napięcia (multimetr): To absolutny "must-have", jeśli nie masz pewności co do funkcji poszczególnych żył, zwłaszcza gdy kolory są niestandardowe. Multimetr pozwoli Ci na precyzyjną identyfikację każdego przewodu, mierząc napięcia i ciągłość. Bez niego identyfikacja żył, w przypadku braku schematu, jest praktycznie niemożliwa.
• Próbnik napięcia (opcjonalnie): Może być dodatkowym narzędziem do szybkiego sprawdzenia obecności napięcia, choć multimetr jest bardziej wszechstronny.
• Taśma izolacyjna: Zawsze warto mieć ją pod ręką do zabezpieczenia nieużywanych żył lub do tymczasowej izolacji.

Bezpieczeństwo przede wszystkim: jak uniknąć porażenia prądem i uszkodzenia instalacji?

Bezpieczeństwo jest zawsze priorytetem, niezależnie od tego, jak proste wydaje się zadanie. Chociaż w instalacji domofonowej napięcia są zazwyczaj niskie najczęściej w zakresie od 5 do 12V prądu stałego (DC) i nie stanowią bezpośredniego zagrożenia dla życia, to jednak należy zachować ostrożność. Zwarcia mogą doprowadzić do uszkodzenia unifonu, a nawet całej instalacji domofonowej w pionie, co wiązałoby się z kosztownymi naprawami. Zawsze zalecam, aby przed rozpoczęciem prac, jeśli to możliwe, poinformować administrację budynku o planowanej wymianie. Dzięki temu unikniesz nieporozumień i w razie problemów będziesz mógł liczyć na wsparcie. Upewnij się, że przewody są odizolowane tylko na tyle, ile to konieczne do podłączenia, aby zminimalizować ryzyko przypadkowego zwarcia.

Kluczowa identyfikacja żył

Stary unifon jako mapa: dokumentacja przed demontażem

Z mojego doświadczenia wynika, że najprostszym i najskuteczniejszym sposobem na prawidłowe podłączenie nowego unifonu jest dokładne udokumentowanie istniejącego podłączenia. Zanim odłączysz jakikolwiek kabel od starego urządzenia, zrób kilka wyraźnych zdjęć. Upewnij się, że na fotografiach widać, który kolor kabla jest podłączony do którego zacisku. Możesz także narysować prosty schemat lub opisać połączenia. To Twoja "mapa", która pozwoli Ci bezbłędnie przenieść połączenia na nowy unifon, nawet jeśli oznaczenia zacisków będą się różnić. Pamiętaj, że producenci często stosują własne oznaczenia, a kolory kabli w ścianie mogą być zupełnie inne niż te, które znajdziesz w instrukcji nowego urządzenia.

Co oznaczają kolory? Poznaj najczęstsze schematy kabli w Polsce

W idealnym świecie każdy producent i instalator stosowałby ten sam standard kolorystyczny dla żył domofonowych. Niestety, rzeczywistość jest inna. Chociaż nie ma jednego sztywnego standardu w Polsce, przez lata wykształciły się pewne powszechne schematy, które mogą posłużyć jako punkt wyjścia. Zawsze jednak podkreślam, że kolory mogą się różnić, dlatego nigdy nie należy polegać wyłącznie na nich. Poniższa tabela przedstawia najczęściej spotykane przypisania kolorystyczne, które mogą pomóc w wstępnej identyfikacji:

Mój unifon ma inne kolory! Jak zidentyfikować żyły za pomocą multimetru?

Co zrobić, gdy kolory kabli w Twojej ścianie nie pasują do żadnego schematu, a stary unifon już dawno został zdemontowany? W takiej sytuacji multimetr staje się Twoim najlepszym przyjacielem. To najważniejszy etap i klucz do sukcesu w prawidłowym podłączeniu domofonu. Bez precyzyjnej identyfikacji żył, podłączenie na "chybił trafił" jest bardzo ryzykowne i może skończyć się uszkodzeniem urządzenia lub instalacji. Poniżej opiszę, jak krok po kroku zlokalizować każdą z pięciu żył.

Znajdowanie żyły masy: Twój punkt odniesienia

Żyła masy jest absolutnie kluczowa, ponieważ stanowi wspólny przewód odniesienia dla wszystkich pozostałych sygnałów. Błędne podłączenie masy to najczęstsza przyczyna tego, że unifon jest "martwy" i nie wykazuje żadnych oznak życia. Aby ją zlokalizować, ustaw multimetr na pomiar napięcia stałego (DC) w zakresie około 20V. Następnie, dotykając jedną sondą multimetru do jednej z żył, a drugą do innej, szukaj stabilnego, niskiego napięcia (np. 5-12V). Żyła, która w połączeniu z innymi daje stabilne odczyty, będzie najprawdopodobniej masą. Możesz też spróbować zewrzeć ją na chwilę z inną żyłą, obserwując reakcję w kasecie zewnętrznej (np. cichy szum). Pamiętaj, że masa będzie miała najczęściej ujemny potencjał względem pozostałych żył sygnałowych.

Test dzwonka: lokalizowanie żyły wywołania

Gdy już zidentyfikujesz żyłę masy, możesz przejść do kolejnych. Żyła wywołania to ta, która przesyła sygnał dzwonka. Aby ją znaleźć, potrzebujesz drugiej osoby, która pomoże Ci w teście. Oto jak to zrobić:

1. Podłącz jedną sondę multimetru do zidentyfikowanej żyły masy.
2. Drugą sondą dotykaj kolejno pozostałych żył, które nie są masą.
3. Poproś drugą osobę, aby nacisnęła przycisk dzwonka na panelu zewnętrznym przy wejściu do budynku.
4. Obserwuj multimetr. Na jednej z żył, podczas naciskania dzwonka, powinieneś zaobserwować skok napięcia (np. z 0V do 8-12V, lub zmianę polaryzacji). To będzie Twoja żyła wywołania.

Sprawdzanie toru audio: jak odróżnić żyłę mikrofonu od słuchawki?

Identyfikacja żył mikrofonu i słuchawki bywa nieco trudniejsza, ale jest wykonalna. Najbezpieczniejszą metodą jest ostrożne testowanie z nowym unifonem. Po podłączeniu masy i wywołania, spróbuj podłączyć jedną z pozostałych żył do zacisku mikrofonu (MIC) w nowym unifonie, a drugą do zacisku słuchawki (SPK). Następnie przeprowadź test rozmowy. Jeśli słyszysz, ale nie jesteś słyszany, zamień żyły miejscami. Bardziej zaawansowaną metodą jest użycie multimetru w trybie pomiaru rezystancji (ciągłości) i lekkie "zwieranie" żył z masą, nasłuchując reakcji w kasecie zewnętrznej (np. szum w głośniku po zwarciu żyły mikrofonowej). Zawsze jednak zalecam ostrożność i unikanie długotrwałych zwarć.

Ostatni element układanki: namierzanie żyły elektrozaczepu

Gdy masz już zidentyfikowane masę, wywołanie, mikrofon i słuchawkę, ostatnia pozostała żyła to najprawdopodobniej żyła elektrozaczepu. Aby to potwierdzić, możesz przeprowadzić prosty test. Upewnij się, że drzwi wejściowe są otwarte lub masz do nich dostęp. Następnie, ostrożnie i na krótką chwilę zewrzyj tę ostatnią żyłę z żyłą masy. Powinieneś usłyszeć charakterystyczne "kliknięcie" elektrozaczepu, sygnalizujące otwarcie drzwi. Pamiętaj, aby nie trzymać zwarcia zbyt długo, aby nie obciążać niepotrzebnie zasilacza.

Podłączanie nowego unifonu

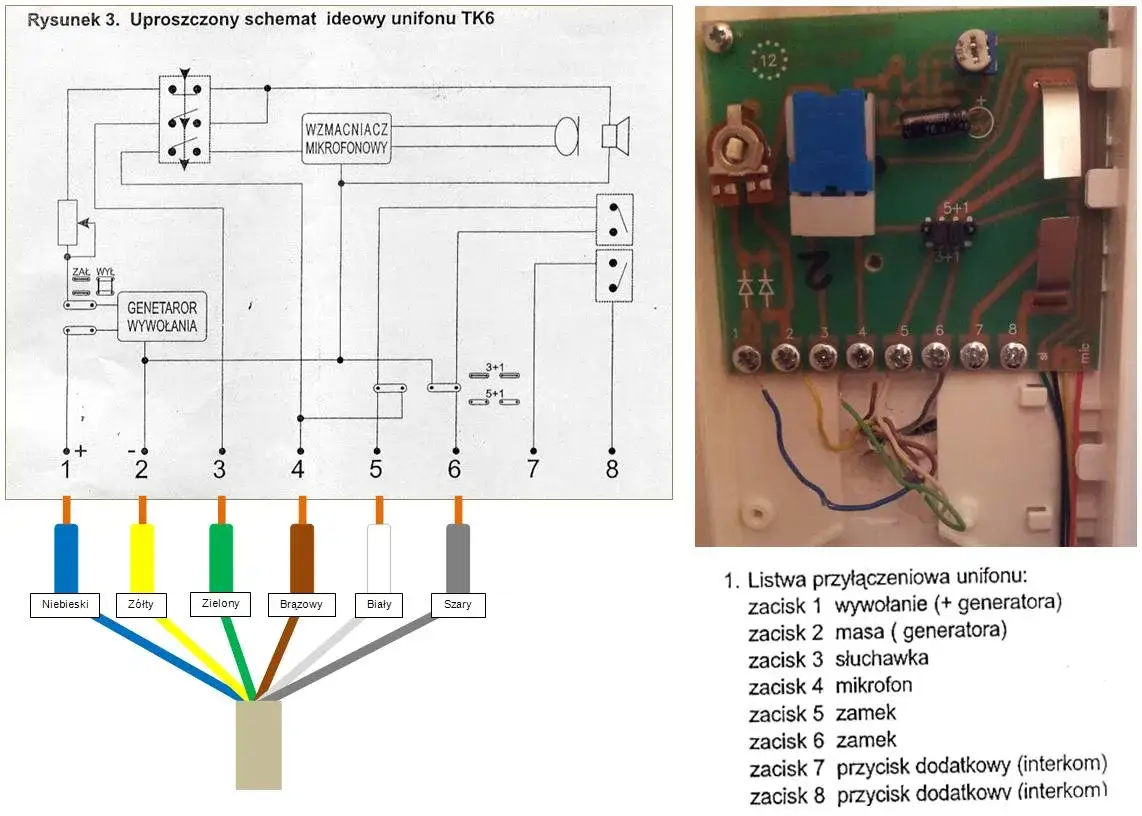

Odczytywanie schematu: gdzie podpiąć kable w nowym urządzeniu?

Po pomyślnej identyfikacji wszystkich pięciu żył, nadszedł czas na podłączenie ich do nowego unifonu. To kluczowy moment, w którym precyzja jest najważniejsza. Każdy producent stosuje własne oznaczenia zacisków, dlatego zawsze należy dokładnie zapoznać się z instrukcją obsługi dołączoną do Twojego nowego urządzenia. Mimo różnic, często spotkasz standardowe oznaczenia, które pomogą Ci w nawigacji:

• MIC: Zacisk do podłączenia żyły mikrofonowej.
• SPK: Zacisk do podłączenia żyły słuchawkowej.
• GND lub -: Zacisk do podłączenia żyły masy.
• RING lub CA: Zacisk do podłączenia żyły wywołania (dzwonka).
• SW, Z lub EZ: Zacisk do podłączenia żyły elektrozaczepu (otwierania drzwi).

Dopasuj zidentyfikowane żyły do odpowiednich zacisków, zgodnie ze schematem producenta. Jeśli masz wątpliwości, wróć do zdjęć starego unifonu często oznaczenia są podobne.

Mocowanie przewodów: jak zapewnić solidne i trwałe połączenie?

Prawidłowe zamocowanie przewodów to gwarancja niezawodnego działania domofonu przez długi czas. Niewłaściwe połączenia są częstą przyczyną sporadycznych problemów lub całkowitego braku działania. Oto kilka praktycznych wskazówek:

• Prawidłowe ściąganie izolacji: Zdejmij izolację z końcówek przewodów na długość około 0,5-1 cm. Zbyt krótka izolacja może skutkować słabym kontaktem, zbyt długa ryzykiem zwarcia. Użyj do tego kombinerek ze ściągaczem izolacji, aby nie uszkodzić miedzianych żył.
• Skręcanie końcówek: Jeśli przewody są wielożyłowe (tzw. linka), delikatnie skręć odsłonięte druciki, aby stworzyć solidną końcówkę. Zapobiegnie to rozdwajaniu się i wypadaniu pojedynczych drucików.
• Mocne dokręcanie śrub zaciskowych: Włóż przygotowaną końcówkę przewodu do odpowiedniego zacisku i mocno dokręć śrubę. Upewnij się, że przewód jest solidnie zamocowany i nie da się go łatwo wyciągnąć.
• Unikanie zwarć: Po podłączeniu wszystkich przewodów dokładnie sprawdź, czy żaden luźny drucik nie wystaje poza zacisk i nie dotyka sąsiednich zacisków lub metalowych części obudowy. Takie zwarcia mogą spowodować uszkodzenie unifonu lub całej instalacji.

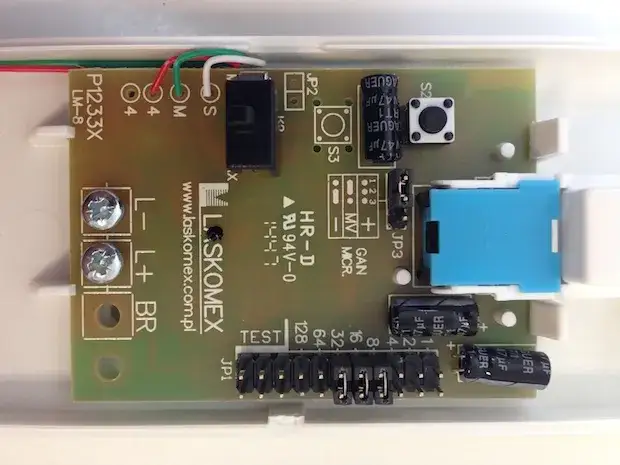

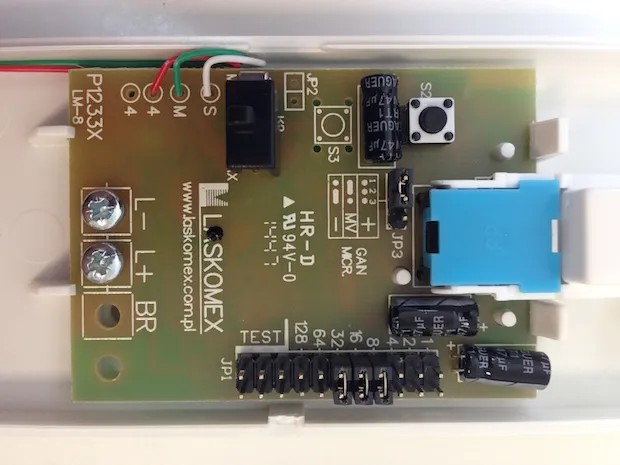

Tajemnicze zworki: dlaczego ich poprawne ustawienie jest krytyczne?

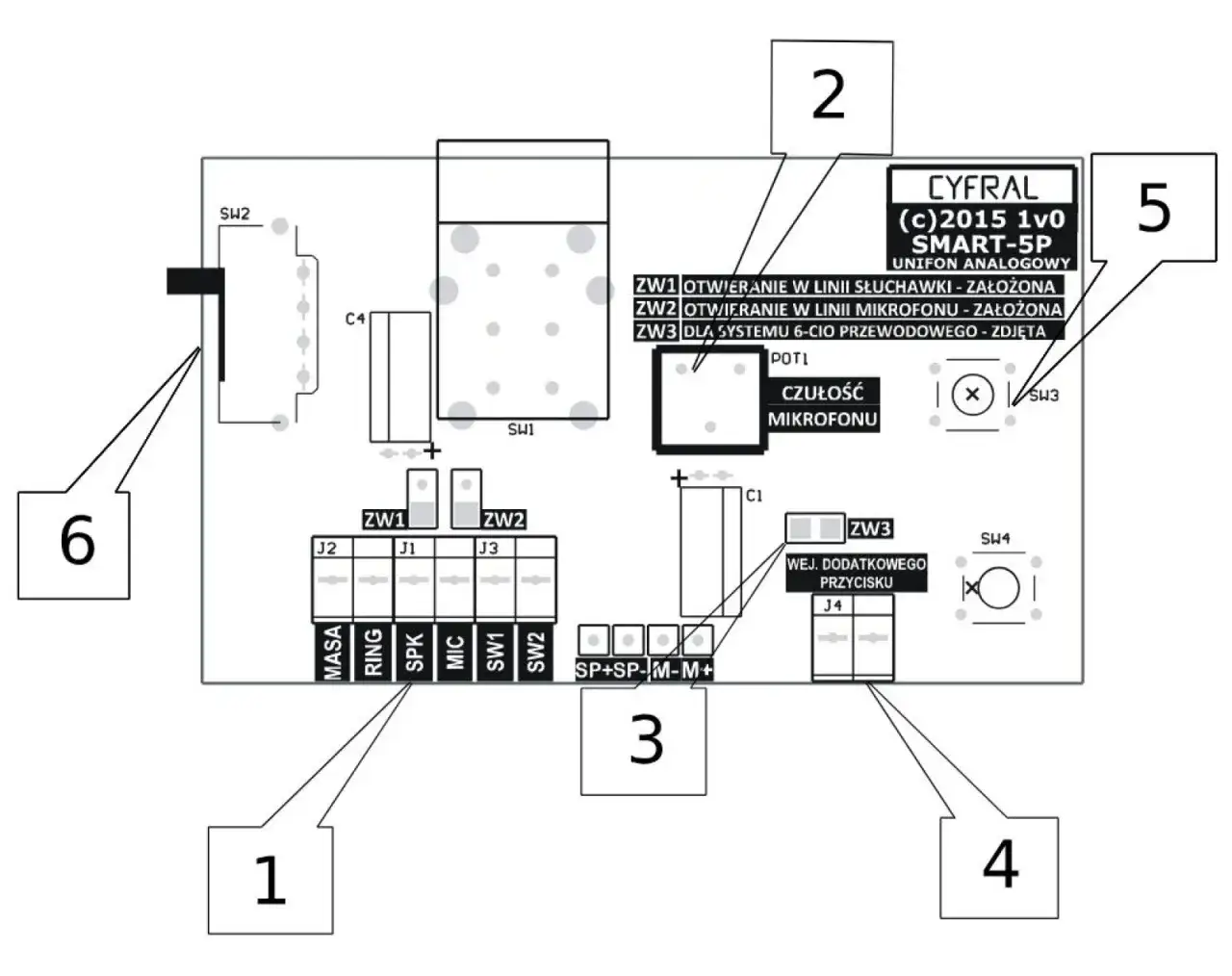

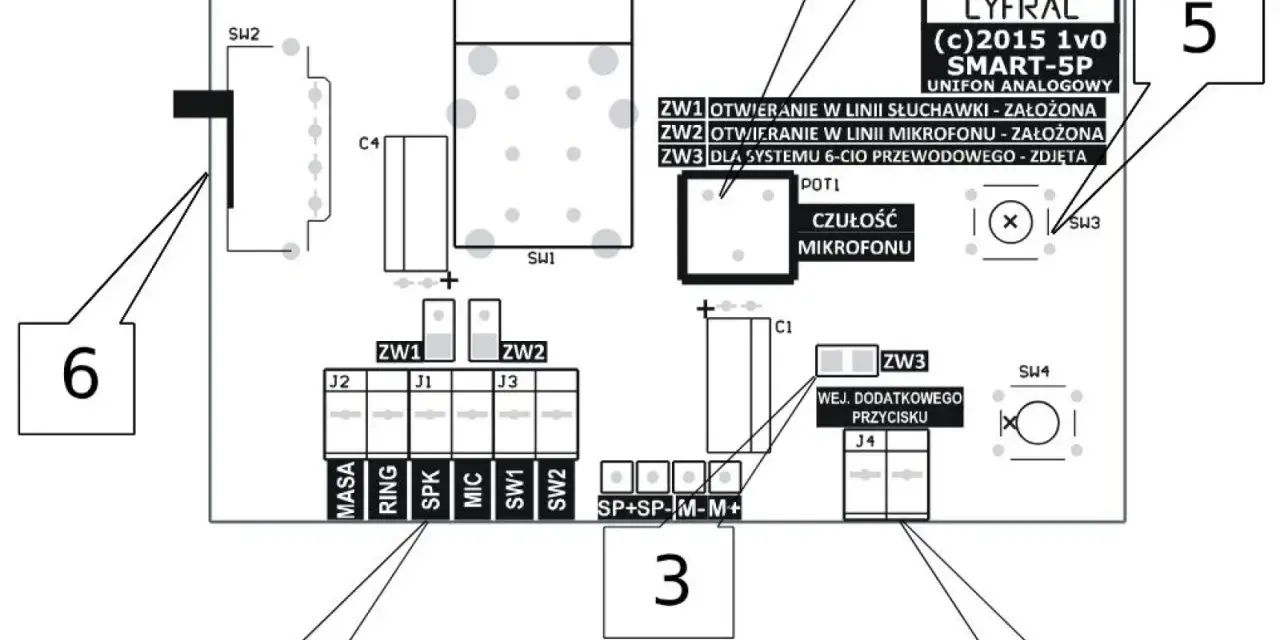

Wiele nowoczesnych unifonów, takich jak popularny Cyfral Smart 5P, wyposażonych jest w tak zwane zworki konfiguracyjne. Są to małe plastikowe elementy, które zakłada się na specjalne piny na płytce drukowanej urządzenia. Ich zadaniem jest dostosowanie unifonu do specyfiki konkretnej instalacji domofonowej w bloku. Z mojego doświadczenia wiem, że błędne ustawienie zworek jest jedną z najczęstszych przyczyn niedziałania nowego unifonu, nawet jeśli wszystkie przewody zostały podłączone prawidłowo. Zworki mogą odpowiadać za:

• Wybór trybu pracy (np. dla instalacji 4-, 5- czy 6-żyłowych).
• Ustawienie głośności dzwonka lub czułości mikrofonu.
• Dopasowanie impedancji do systemu.

Zawsze, ale to zawsze należy sprawdzić instrukcję producenta Twojego unifonu i ustawić zworki zgodnie z zaleceniami dla instalacji 5-żyłowej. Czasem wystarczy przestawić jedną zworkę, aby domofon zaczął działać bez zarzutu. Nie lekceważ tego kroku!

Testowanie i rozwiązywanie problemów

Uruchomienie i test generalny: sprawdź, czy wszystko działa jak należy

Po podłączeniu wszystkich przewodów i ustawieniu zworek, nadszedł moment na pierwsze uruchomienie i test. Nie spiesz się dokładne sprawdzenie każdej funkcji pozwoli Ci upewnić się, że wszystko działa prawidłowo. Oto, jak przeprowadzić test generalny:

1. Zamontuj unifon na ścianie: Delikatnie umieść obudowę unifonu na swoim miejscu i przykręć ją. Upewnij się, że przewody nie są nigdzie przyciśnięte.
2. Sprawdź dzwonek: Poproś drugą osobę, aby nacisnęła przycisk dzwonka do Twojego mieszkania na panelu zewnętrznym. Sprawdź, czy unifon dzwoni wyraźnie i czy dźwięk jest odpowiedni.
3. Test rozmowy: Podnieś słuchawkę i poproś drugą osobę o rozmowę przez panel zewnętrzny. Sprawdź, czy słyszysz rozmówcę wyraźnie i czy on słyszy Ciebie. Upewnij się, że dźwięk jest czysty i nie ma zakłóceń.
4. Test otwierania drzwi: Będąc w mieszkaniu z podniesioną słuchawką, naciśnij przycisk otwierania drzwi. Sprawdź, czy elektrozaczep reaguje i drzwi się odblokowują. Jeśli to możliwe, sprawdź to osobiście przy drzwiach wejściowych.

Mój domofon nie dzwoni: co poszło nie tak?

Brak dzwonka to jeden z najczęstszych problemów po podłączeniu domofonu. Z mojego doświadczenia wynika, że najczęściej winowajcą jest jeden z poniższych punktów:

• Błąd w podłączeniu żyły wywołania: Sprawdź, czy żyła wywołania (RING/CA) jest prawidłowo podłączona do odpowiedniego zacisku w unifonie. Upewnij się, że nie jest zamieniona z inną żyłą.
• Uszkodzenie żyły wywołania: Rzadziej, ale zdarza się, że sama żyła jest uszkodzona (np. przerwana). Możesz to sprawdzić multimetrem, mierząc napięcie na tej żyle podczas dzwonienia.
• Problem z konfiguracją zworek: W niektórych unifonach zworki odpowiadają za aktywację funkcji dzwonka. Sprawdź instrukcję i upewnij się, że zworki są ustawione prawidłowo dla Twojej instalacji.
• Uszkodzenie przycisku wywołania w panelu zewnętrznym: Jeśli wszystko w Twoim unifonie wydaje się być w porządku, problem może leżeć po stronie panelu zewnętrznego lub centrali domofonowej. W takim przypadku warto skontaktować się z administracją.

Nie słyszę rozmówcy lub on nie słyszy mnie: diagnoza problemów z dźwiękiem

Problemy z torem audio, czyli brak dźwięku w jedną lub obie strony, to kolejny powszechny kłopot. Najczęstszą przyczyną jest po prostu zamiana żył mikrofonu i słuchawki, lub ich błędne podłączenie do zacisków. Zawsze sprawdzaj:

• Zamienione żyły mikrofonu (MIC) i słuchawki (SPK): To klasyczny błąd. Jeśli słyszysz, ale nikt Cię nie słyszy, spróbuj zamienić te dwie żyły miejscami.
• Błędne podłączenie do zacisków: Upewnij się, że żyła mikrofonowa jest podłączona do zacisku MIC, a słuchawkowa do SPK.
• Problem z masą: Chociaż rzadziej, problemy z masą mogą wpływać na jakość dźwięku lub jego całkowity brak. Upewnij się, że żyła masy jest solidnie podłączona.
• Uszkodzenie głośnika lub mikrofonu w unifonie: W skrajnych przypadkach może być uszkodzony sam komponent w nowym unifonie.

Przycisk otwierania nie działa: jak naprawić problem z elektrozaczepem?

Kiedy dzwonek i rozmowa działają, ale drzwi nie chcą się otworzyć, problem najczęściej leży w obwodzie elektrozaczepu. Oto co należy sprawdzić:

• Błędne podłączenie żyły elektrozaczepu (SW/EZ): Upewnij się, że żyła elektrozaczepu jest prawidłowo podłączona do odpowiedniego zacisku w unifonie. Sprawdź, czy nie jest zamieniona z inną żyłą lub czy połączenie jest luźne.
• Nieprawidłowe ustawienie zworek w unifonie: Niektóre unifony mają zworki, które aktywują lub konfigurują funkcję otwierania drzwi. Sprawdź instrukcję i upewnij się, że są ustawione poprawnie.
• Brak połączenia z masą: Pamiętaj, że elektrozaczep aktywuje się poprzez zwarcie żyły elektrozaczepu z masą. Jeśli masa nie jest prawidłowo podłączona, funkcja otwierania nie zadziała.
• Uszkodzenie samego elektrozaczepu: To rzadszy przypadek, ale możliwe jest, że elektrozaczep przy drzwiach jest uszkodzony. Wtedy problem dotyczy całej instalacji i wymaga interwencji administracji.

Słyszę pisk lub buczenie: skąd biorą się zakłócenia i jak je wyeliminować?

Piszczenie, buczenie lub inne zakłócenia w unifonie są irytujące i mogą świadczyć o kilku problemach. Z mojego doświadczenia wynika, że najczęściej są to:

• Zbyt duża czułość mikrofonu: Niektóre modele unifonów mają możliwość regulacji czułości mikrofonu (np. za pomocą potencjometru lub zworki). Jeśli mikrofon jest zbyt czuły, może dochodzić do sprzężeń akustycznych, które objawiają się piskiem.
• Problemy z masą: Luźne lub źle podłączone połączenie masy może prowadzić do zakłóceń i buczenia. Sprawdź, czy żyła masy jest solidnie zamocowana.
• Zakłócenia z innych urządzeń elektrycznych: Czasami przewody domofonowe biegną blisko innych instalacji elektrycznych, co może powodować indukowanie zakłóceń. W takim przypadku, jeśli nie ma możliwości zmiany trasy kabli, problem jest trudniejszy do rozwiązania i może wymagać filtra.
• Uszkodzenie unifonu: W rzadkich przypadkach, piszczenie może być objawem wewnętrznego uszkodzenia samego urządzenia.

Co, jeśli domofon nadal nie działa?

Kiedy problem leży głębiej: oznaki uszkodzenia instalacji w budynku

Po wykonaniu wszystkich powyższych kroków i sprawdzeniu każdego połączenia, może się zdarzyć, że domofon nadal nie działa prawidłowo. W takiej sytuacji istnieje duże prawdopodobieństwo, że problem leży w głębszej instalacji budynku, a nie w Twoim unifonie. Z mojego doświadczenia wiem, że są pewne oznaki, które na to wskazują:

• Brak napięcia na wszystkich żyłach: Jeśli po zmierzeniu multimetrem nie ma żadnego napięcia na żadnej z żył (nawet na masie), może to oznaczać przerwę w głównym kablu zasilającym pion domofonowy lub uszkodzenie zasilacza centrali.
• Brak reakcji na dzwonienie pomimo prawidłowego podłączenia: Jeśli jesteś pewien, że żyła wywołania jest poprawnie podłączona i sprawdzona, a dzwonek nadal nie działa, problem może być w centrali domofonowej lub w uszkodzeniu okablowania w pionie.
• Problem dotyczy wielu mieszkańców: Jeśli sąsiedzi również zgłaszają problemy z domofonem, jest to niemal pewny znak, że usterka dotyczy całej instalacji w budynku.

Przeczytaj również: Jak podłączyć domofon? Poradnik krok po kroku (DIY)

Wezwać fachowca czy zgłosić do administracji? Ostateczne kroki

Jeśli pomimo wszelkich starań i wykonania wszystkich instrukcji domofon nadal nie działa, musisz podjąć decyzję o dalszych krokach. Moja rada jest następująca:

• Zgłoś problem do administracji budynku: Jeśli podejrzewasz, że problem leży w ogólnej instalacji domofonowej w budynku (np. brak napięcia, uszkodzenie centrali, problem dotyczy też sąsiadów), to administracja jest pierwszym i właściwym kontaktem. To oni są odpowiedzialni za utrzymanie wspólnej infrastruktury i powinni wezwać serwis.
• Skontaktuj się z profesjonalnym instalatorem: Jeśli jesteś pewien, że problem jest lokalny czyli dotyczy tylko Twojego mieszkania, a instalacja w pionie działa prawidłowo (np. sąsiedzi nie mają problemów) ale przekracza Twoje możliwości samodzielnej naprawy, wtedy warto wezwać profesjonalnego instalatora domofonów. Fachowiec będzie w stanie zdiagnozować i naprawić usterkę, która mogła umknąć Twojej uwadze.

Pamiętaj, że samodzielne podłączanie domofonu to satysfakcjonujące doświadczenie, ale zawsze najważniejsze jest bezpieczeństwo i nieuszkodzenie instalacji. Powodzenia!
