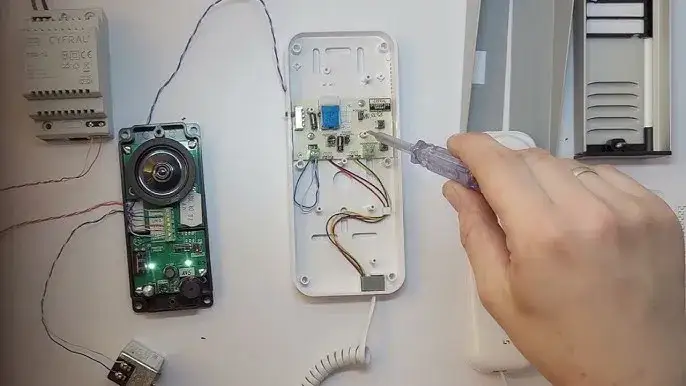

Jak podłączyć domofon 4-żyłowy? Poradnik krok po kroku

Ten szczegółowy poradnik krok po kroku przeprowadzi Cię przez proces samodzielnego podłączania lub wymiany domofonu 4-żyłowego, niezależnie od tego, czy robisz to w domu jednorodzinnym, czy w bloku. Dowiesz się, jak rozszyfrować przewody, jakie narzędzia przygotować i jak skutecznie rozwiązać najczęstsze problemy, zapewniając bezpieczną i prawidłową instalację.

Zrozumienie systemu domofonowego 4-żyłowego

Systemy domofonowe 4-żyłowe to popularny wybór dla instalacji analogowych, które spotkamy zarówno w przytulnych domach jednorodzinnych, jak i w wielopiętrowych budynkach mieszkalnych. Rozumiejąc ich działanie, możemy samodzielnie podjąć się montażu lub wymiany unifonu, co często jest prostsze, niż mogłoby się wydawać. Ten artykuł ma na celu dostarczenie Ci wszystkich niezbędnych informacji, abyś mógł przeprowadzić ten proces sprawnie i bezpiecznie.

Zanim zaczniesz: Kluczowe zasady bezpieczeństwa przy pracy z instalacją domofonową

• Bezwzględnie odłącz zasilanie! To absolutnie najważniejszy krok. Przed rozpoczęciem jakichkolwiek prac z instalacją domofonową, upewnij się, że prąd jest odłączony od całego systemu. Zignorowanie tego może prowadzić do porażenia prądem lub uszkodzenia sprzętu.
• Używaj narzędzi z izolowanymi rękojeściami. Zapewnia to dodatkową ochronę przed przypadkowym kontaktem z elementami pod napięciem, jeśli zasilanie nie zostało prawidłowo odłączone.
• Pracuj w dobrym oświetleniu. Ułatwi to identyfikację przewodów i zacisków, minimalizując ryzyko błędów.
• Jeśli nie masz pewności co do swoich umiejętności, lepiej zleć instalację wykwalifikowanemu specjaliście.

Jak działają przewody: rola każdej żyły w systemie 4-przewodowym

Masa, mikrofon, głośnik, wywołanie za co odpowiada każdy kabel?

• Masa (-): Jest to wspólny przewód odniesienia dla całego systemu. Wszystkie sygnały są względem niej mierzone.
• Mikrofon: Ten przewód odpowiada za przesyłanie dźwięku z Twojego unifonu do kasety zewnętrznej, czyli do osoby stojącej przed drzwiami.
• Głośnik: Służy do przesyłania dźwięku z kasety zewnętrznej do unifonu. Dzięki niemu słyszysz, co mówi osoba na zewnątrz.
• Wywołanie (dzwonek): Ten przewód jest odpowiedzialny za sygnał dzwonka w Twoim unifonie, informując Cię o nadejściu gościa.

Warto pamiętać, że w instalacjach domofonowych w blokach mieszkalnych, trzy pierwsze żyły masa, mikrofon i głośnik są zazwyczaj wspólne dla wszystkich mieszkań w pionie. Indywidualna jest natomiast żyła wywołania, która zapewnia, że to właśnie Twój unifon zadzwoni.

Problem z kolorami? Jak zidentyfikować żyły, gdy oznaczenia nie są standardowe

Spotkałeś się z sytuacją, gdzie kolory przewodów nie odpowiadają żadnym znanym schematom? Nie martw się, to częsty problem. Nie istnieje jeden, uniwersalny standard kolorystyczny dla przewodów domofonowych. Producenci często stosują własne rozwiązania. Najczęściej spotykane konfiguracje to:

• Czerwony (zasilanie), czarny (masa), biały (mikrofon), zielony (głośnik).
• Czasem można natknąć się również na przewody niebieskie czy żółte.

Najważniejsza zasada brzmi: zawsze sprawdzaj instrukcję dołączoną do Twojego konkretnego modelu domofonu lub kasety zewnętrznej. Jeśli instrukcji brakuje, a kolory są niejasne, pomocny może okazać się multimetr do sprawdzenia ciągłości obwodu. Inną metodą jest współpraca z drugą osobą jedna osoba naciska przyciski na kasecie zewnętrznej, druga obserwuje reakcje na unifonie lub sprawdza połączenia.

Jak działa otwieranie furtki? Tajemnica elektrozaczepu w systemie 4-przewodowym

Mechanizm otwierania furtki lub drzwi w systemie 4-żyłowym jest dość prosty. Po naciśnięciu przycisku otwierania na unifonie, system tworzy krótkie zwarcie. Najczęściej jest to zwarcie pomiędzy linią mikrofonu lub głośnika a masą. To właśnie ten impuls elektryczny powoduje odblokowanie elektrozaczepu. Warto zaznaczyć, że w bardziej zaawansowanych systemach 6-żyłowych, do otwierania drzwi przeznaczona jest osobna para przewodów, co może ułatwiać diagnostykę.

Samodzielny montaż domofonu 4-żyłowego: przewodnik krok po kroku

Niezbędnik majsterkowicza: Jakie narzędzia przygotować przed rozpoczęciem pracy?

• Wkrętaki: Niezbędne będą zarówno płaski, jak i krzyżakowy. Najlepiej, jeśli mają izolowane rękojeści dla zwiększenia bezpieczeństwa.
• Ściągacz izolacji: Pozwala na precyzyjne zdjęcie izolacji z końcówek przewodów bez ich uszkadzania.
• Wiertarka: Przyda się do montażu unifonu na ścianie lub do przeprowadzenia nowych przewodów.
• Kołki rozporowe i wkręty: Do stabilnego zamocowania unifonu.
• Multimetr (opcjonalnie): Bardzo pomocny przy diagnozowaniu problemów z połączeniami lub identyfikacji żył.
• Taśma izolacyjna: Do zabezpieczenia ewentualnych prowizorycznych połączeń lub izolacji nieużywanych żył.

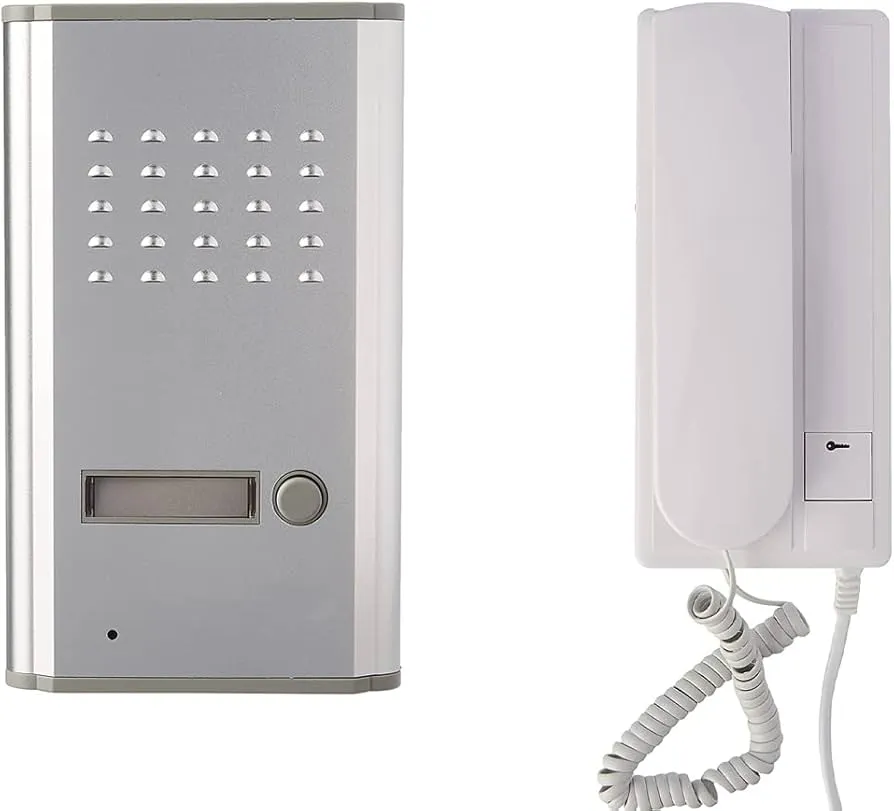

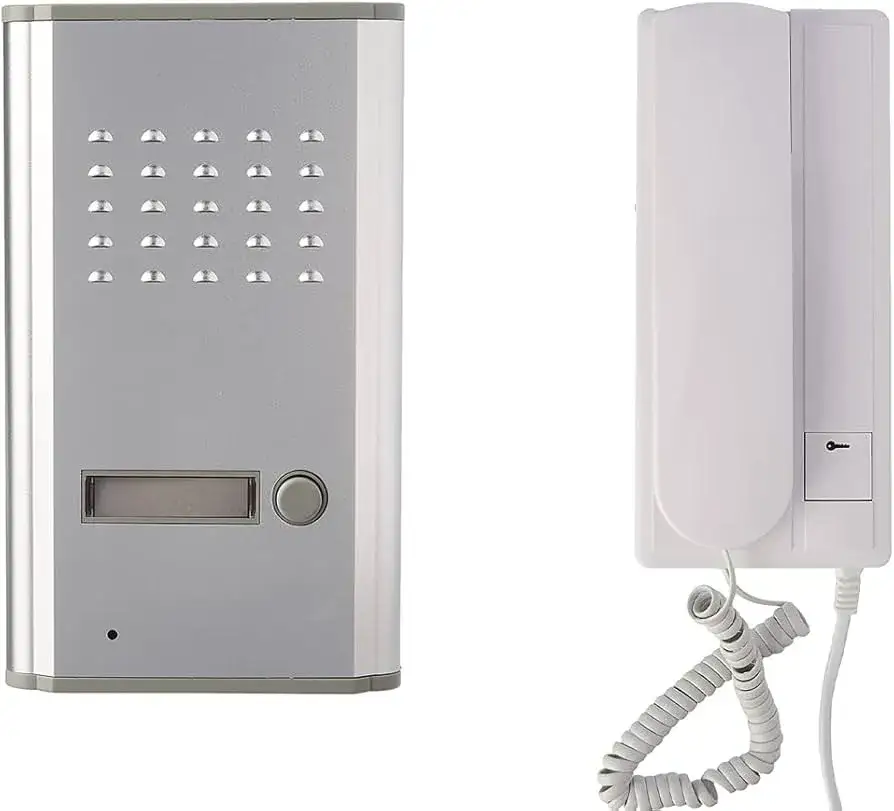

Instalacja w domu jednorodzinnym: Łączymy unifon z kasetą zewnętrzną

1. Odłącz zasilanie! Upewnij się, że prąd jest odłączony od instalacji domofonowej.
2. Zidentyfikuj przewody: Na podstawie instrukcji lub wcześniejszej wiedzy, zidentyfikuj cztery przewody dochodzące do miejsca montażu unifonu (masa, mikrofon, głośnik, wywołanie).
3. Przygotuj końcówki przewodów: Używając ściągacza izolacji, delikatnie zdejmij około 1 cm izolacji z końca każdego przewodu.
4. Podłącz przewody do unifonu: Zgodnie ze schematem dołączonym do nowego unifonu, podłącz odpowiednie żyły do właściwych zacisków. Zazwyczaj zaciski są oznaczone symbolami (np. "M", "S", "MIC", "Z").
5. Zamocuj unifon: Przykręć obudowę unifonu do ściany, dbając o estetykę i stabilność montażu.
6. Podłącz zasilanie i przetestuj: Po upewnieniu się, że wszystkie połączenia są poprawne, włącz zasilanie i przetestuj działanie domofonu wywołanie, komunikację głosową i otwieranie furtki.

Pamiętaj, aby sprawdzić kompatybilność nowego unifonu z istniejącą instalacją. Nie każdy unifon będzie działał z każdą kasetą zewnętrzną.

Wymiana unifonu w bloku: Jak podłączyć się do istniejącej instalacji bez błędów?

1. Odłącz zasilanie! To kluczowy krok, zwłaszcza w instalacjach blokowych, gdzie łatwo o pomyłkę.
2. Zdemontuj stary unifon: Ostrożnie odkręć obudowę starego unifonu i zrób zdjęcie podłączeń lub zapisz, który kolor przewodu był podłączony do którego zacisku. To bardzo pomoże!
3. Zidentyfikuj przewody w instalacji blokowej: W bloku często spotkasz się ze współdzielonymi żyłami. Zidentyfikuj masę, mikrofon i głośnik (które mogą być wspólne dla kilku mieszkań) oraz indywidualną żyłę wywołania.
4. Podłącz nowy unifon: Kierując się zdjęciem starego podłączenia lub instrukcją nowego unifonu, podłącz przewody do odpowiednich zacisków. Upewnij się, że nowy unifon jest kompatybilny z analogową instalacją blokową.
5. Zamocuj i przetestuj: Zamontuj nowy unifon i po włączeniu zasilania sprawdź wszystkie funkcje.

Jeśli masz jakiekolwiek wątpliwości, zwłaszcza w przypadku instalacji blokowych, skontaktuj się z administracją budynku lub profesjonalnym instalatorem. Błędne podłączenie może wpłynąć na działanie domofonu u sąsiadów.

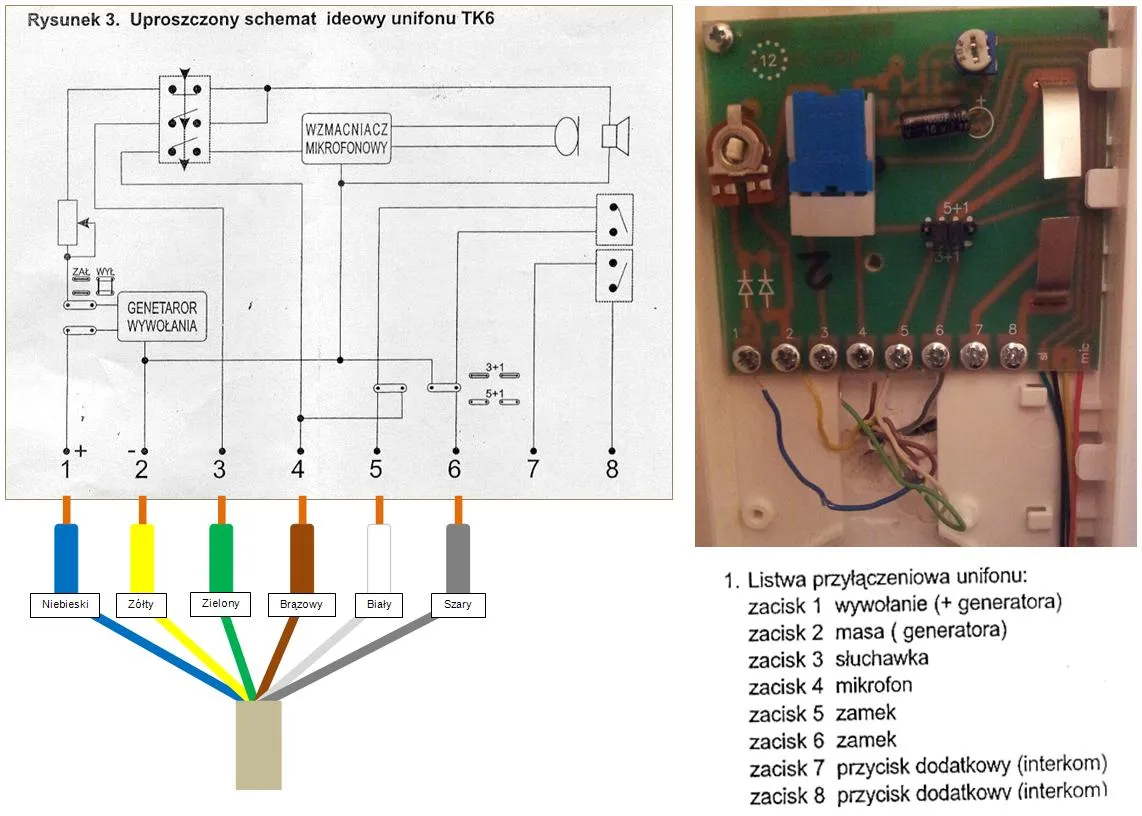

Schemat podłączenia: Wizualny przewodnik po zaciskach w unifonie

Chociaż nie ma jednego, uniwersalnego standardu podłączeń, większość producentów unifonów stosuje podobne oznaczenia zacisków, które ułatwiają montaż. Najczęściej spotkasz się z symbolami takimi jak:

• "M" lub "GND" (Ground): Oznacza masę.
• "S" lub "SPK" (Speaker): Zacisk głośnika.
• "MIC": Zacisk mikrofonu.
• "Z" lub "CALL": Zacisk wywołania, czyli dzwonka.

Pamiętaj jednak, że to tylko przykłady. Zawsze, ale to zawsze, kieruj się schematem podłączenia dołączonym do Twojego konkretnego modelu unifonu. Znajdziesz tam precyzyjne informacje, które pomogą Ci uniknąć błędów.

Rozwiązywanie problemów: diagnoza i naprawa usterek domofonu

Dlaczego domofon nie dzwoni? Diagnoza problemu z żyłą wywołania

Jeśli Twój domofon milczy, gdy ktoś naciska przycisk na zewnątrz, najczęstszą przyczyną jest problem z żyłą wywołania. Upewnij się, że przewód odpowiedzialny za dzwonek jest prawidłowo podłączony do zacisku "Z" lub "CALL" w unifonie. Sprawdź również, czy żyła nie jest przerwana gdzieś na trasie od kasety zewnętrznej do unifonu. Czasem wystarczy poprawić połączenie lub lekko dokręcić śrubkę przy zacisku.

Słychać tylko w jedną stronę? Jak naprawić problemy z mikrofonem i głośnikiem

Gdy słyszysz rozmówcę, ale on nie słyszy Ciebie (lub odwrotnie), problem najprawdopodobniej leży w żyłach mikrofonu lub głośnika. Sprawdź poprawność podłączenia tych przewodów do odpowiednich zacisków ("MIC" i "S" lub "SPK"). W celach diagnostycznych możesz spróbować zamienić miejscami przewody mikrofonu i głośnika jeśli wtedy komunikacja zacznie działać w drugą stronę, oznacza to, że jeden z tych przewodów był nieprawidłowo podłączony lub uszkodzony.

Przycisk otwierania nie reaguje co sprawdzić w pierwszej kolejności?

Jeżeli naciśnięcie przycisku otwierania drzwi nie przynosi żadnego efektu, warto sprawdzić kilka rzeczy. Po pierwsze, upewnij się, że połączenia związane z otwieraniem furtki są poprawne zazwyczaj jest to wspomniane wcześniej zwarcie linii mikrofonu lub głośnika z masą. Sprawdź sam przycisk pod kątem uszkodzeń mechanicznych. Czasem problemem może być również niekompatybilność nowego unifonu z centralą domofonową w budynku.

Ciągłe buczenie lub szumy w słuchawce? Znajdź przyczynę zwarcia

Nieprzyjemne buczenie lub ciągłe szumy w słuchawce domofonu to zazwyczaj sygnał, że w instalacji doszło do zwarcia. Dokładnie sprawdź wszystkie połączenia czy żadne przewody nie dotykają się wzajemnie tam, gdzie nie powinny. Upewnij się, że izolacja na przewodach jest nienaruszona. Czasem problemem może być również uszkodzony element w kasecie zewnętrznej lub samym unifonie.

Po instalacji: testowanie i dalsze kroki

Checklista po instalacji: Jak prawidłowo przetestować działanie całego systemu?

• Czy po naciśnięciu przycisku wywołania na kasecie zewnętrznej, unifon dzwoni prawidłowo?
• Czy komunikacja głosowa jest wyraźna i dwustronna?
• Czy przycisk otwierania furtki działa bez zarzutu i otwiera drzwi?
• Czy podczas rozmowy lub w trybie oczekiwania w słuchawce nie słychać niepokojących szumów ani buczenia?

Przeczytaj również: Jak zainstalować Lidl Plus? Szybki poradnik krok po kroku

Podłączone! Co dalej? Wskazówki dotyczące konserwacji domofonu

Po pomyślnym zakończeniu instalacji i przetestowaniu wszystkich funkcji, Twój domofon jest gotowy do codziennego użytku. Pamiętaj jednak, że w przypadku bardziej skomplikowanych instalacji, szczególnie w budynkach wielorodzinnych, lub gdy napotkasz uporczywe problemy, których nie potrafisz rozwiązać, zawsze warto wezwać wykwalifikowanego fachowca. Jego doświadczenie może zaoszczędzić Ci czasu i nerwów.

Regularna, choć minimalna, konserwacja zapewni długą żywotność Twojego domofonu. Dbaj o czystość unifonu i kasety zewnętrznej, unikaj narażania ich na nadmierną wilgoć lub bezpośrednie działanie silnego słońca. Proste czynności pielęgnacyjne pozwolą cieszyć się sprawnym działaniem systemu przez wiele lat.
