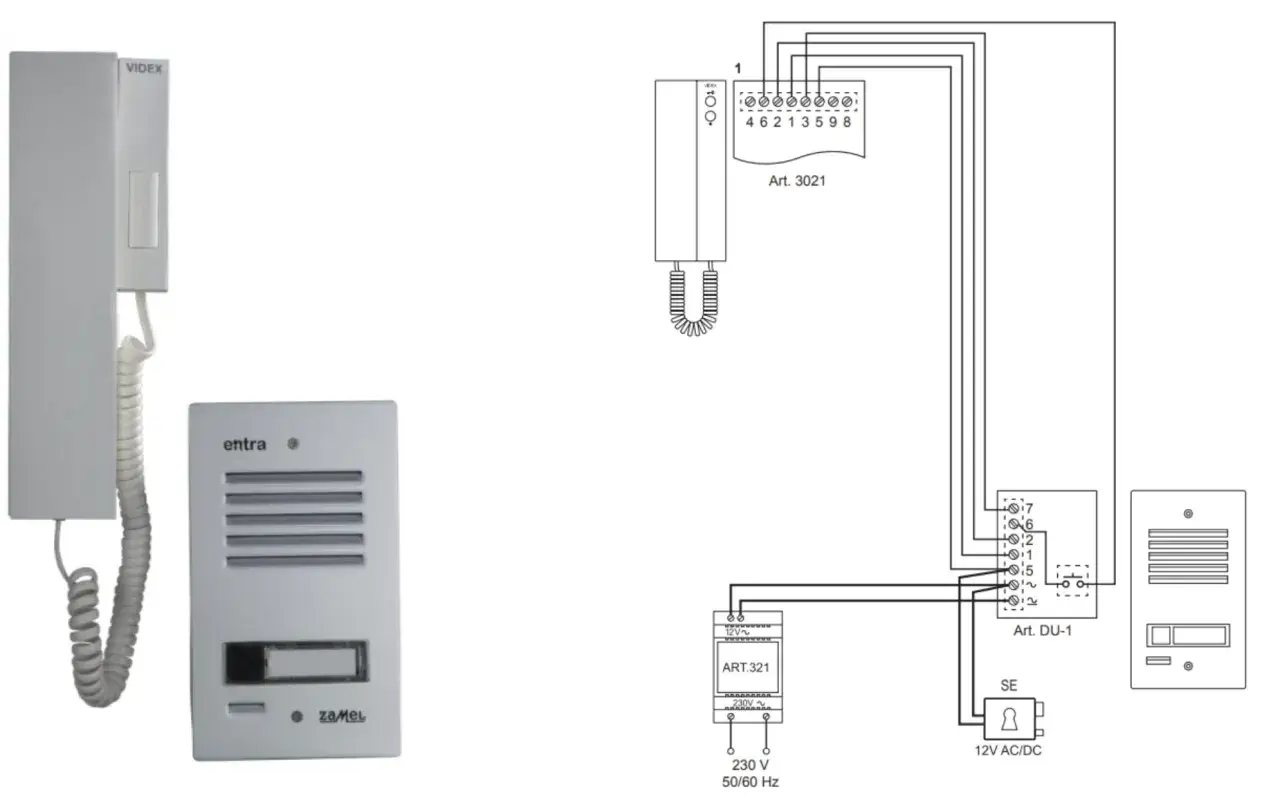

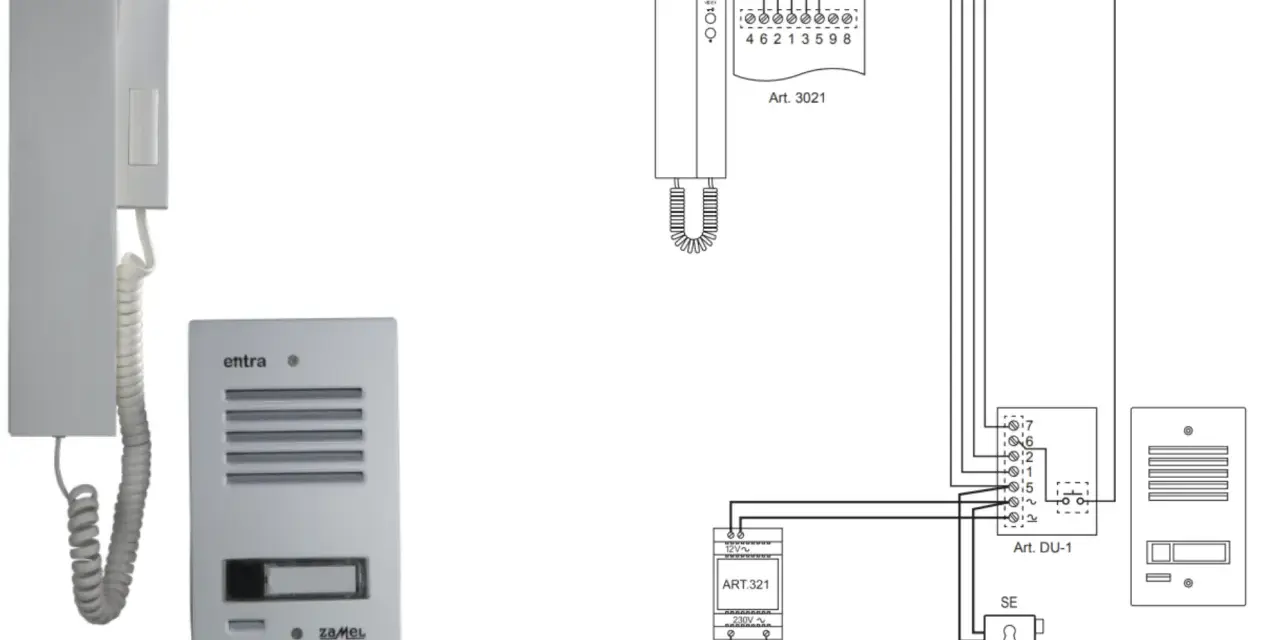

Domofon 4-przewodowy: Podłączenie krok po kroku - Poradnik

Samodzielne podłączenie domofonu 4-przewodowego może wydawać się skomplikowane, ale z odpowiednią wiedzą i precyzyjnymi wskazówkami staje się zadaniem w zasięgu ręki. W tym artykule, jako Leon Jabłoński, przeprowadzę Cię przez cały proces krok po kroku, od przygotowania narzędzi, przez rozszyfrowanie schematów, aż po finalne testy. Moim celem jest zapewnienie Ci kompleksowego poradnika, który pomoże Ci bezpiecznie i skutecznie zainstalować domofon, gwarantując jego pełną funkcjonalność.

Co musisz wiedzieć o domofonie 4-przewodowym, zanim zaczniesz

Jak działa domofon 4-żyłowy? Proste wyjaśnienie zasady

Domofon 4-przewodowy to klasyczny system analogowy, którego zasada działania jest stosunkowo prosta, choć wymaga precyzji w podłączeniu. W takiej instalacji, trzy przewody pełnią funkcje wspólne dla wszystkich urządzeń w systemie: odpowiadają za masę, przesyłanie sygnału z mikrofonu oraz sygnału do głośnika. Czwarty przewód jest natomiast indywidualny służy do przesyłania sygnału wywołania, czyli popularnego dzwonka, bezpośrednio do konkretnego unifonu. Kiedy ktoś naciska przycisk dzwonka na kasecie zewnętrznej, impuls elektryczny przesyłany jest tym czwartym, dedykowanym przewodem do Twojego unifonu. Zwolnienie elektrozaczepu, które umożliwia otwarcie furtki czy drzwi, najczęściej odbywa się poprzez chwilowe zwarcie linii mikrofonu lub głośnika z masą, co aktywuje mechanizm w elektrozaczepie.

Czym różni się instalacja w domu jednorodzinnym od tej w bloku?

Kiedy mówimy o instalacji domofonu 4-przewodowego, musimy rozróżnić dwie podstawowe sytuacje: dom jednorodzinny i blok mieszkalny. W domu jednorodzinnym instalacja jest zazwyczaj prostsza, ponieważ obejmuje tylko jeden unifon i jedną kasetę zewnętrzną. Cały system jest zamknięty i niezależny, co daje nam większą swobodę w wyborze komponentów i prowadzeniu przewodów. Sytuacja zmienia się diametralnie w przypadku bloku mieszkalnego. Tutaj domofon 4-przewodowy (lub jego nowsze odpowiedniki) jest częścią większego, współdzielonego systemu. Kluczowe jest, aby nowy unifon był w pełni kompatybilny z istniejącą instalacją w całym budynku. Zazwyczaj wymaga to sprawdzenia, czy system jest analogowy czy cyfrowy, a także dobrania urządzenia od producenta, który jest zgodny z resztą osprzętu. W bloku często mamy do czynienia z wieloma unifonami podłączonymi do jednej kasety zewnętrznej, co wymaga bardziej złożonego okablowania i często interwencji administratora lub doświadczonego serwisanta.

Bezpieczeństwo przede wszystkim: Dlaczego odłączenie zasilania to Twój pierwszy i najważniejszy krok

Zanim w ogóle pomyślisz o chwyceniu za narzędzia i rozpoczęciu prac montażowych, musisz wykonać jeden, absolutnie kluczowy krok: odłączyć zasilanie instalacji domofonowej. Nie ma tu miejsca na kompromisy czy pośpiech. Praca pod napięciem jest niezwykle niebezpieczna i może prowadzić do porażenia prądem, uszkodzenia sprzętu, a nawet pożaru. Zawsze upewnij się, że zasilacz domofonu jest odłączony od sieci elektrycznej lub wyłącz bezpiecznik odpowiedzialny za obwód, do którego podłączony jest domofon. To jest Twoja pierwsza i najważniejsza zasada bezpieczeństwa, której bezwzględnie musisz przestrzegać. Pamiętaj, że nawet niskie napięcie może być groźne, jeśli nie zachowasz ostrożności.

Przygotuj warsztat: Niezbędne narzędzia i materiały do montażu

Lista niezbędnych narzędzi: Od wkrętaka po multimetr

Aby sprawnie i bezpiecznie podłączyć domofon 4-przewodowy, potrzebujesz kilku podstawowych narzędzi, które z pewnością znajdziesz w większości domowych warsztatów. Oto lista, którą zawsze mam pod ręką, gdy zabieram się za tego typu prace:

• Wkrętaki (płaskie i krzyżakowe) z izolowaną rękojeścią: Niezbędne do montażu obudów i podłączania przewodów do zacisków. Izolowana rękojeść to dodatkowe zabezpieczenie.
• Szczypce do ściągania izolacji: Umożliwiają precyzyjne usunięcie izolacji z końcówek przewodów bez uszkadzania żył.
• Multimetr: Niezastąpiony do weryfikacji połączeń, identyfikacji żył (szczególnie w przypadku braku standardowych kolorów) oraz sprawdzania napięcia.
• Wiertarka z kompletem wierteł: Do wykonania otworów montażowych pod kasetę zewnętrzną i unifon.
• Kołki rozporowe i wkręty: Do solidnego zamocowania urządzeń na ścianie.
• Poziomica: Aby unifon i kaseta zewnętrzna były zamontowane estetycznie i prosto.
• Taśma izolacyjna: Do zabezpieczania połączeń i izolowania nieużywanych przewodów.

Jakie przewody wybrać? Krótko o przekroju i typach kabli

Wybór odpowiednich przewodów to podstawa stabilnej i bezproblemowej pracy domofonu. Do instalacji 4-przewodowej, jak sama nazwa wskazuje, potrzebujesz kabla 4-żyłowego. Najczęściej stosuje się przewody o przekroju 0,5 mm² lub 0,75 mm². Ważne jest, aby przekrój był odpowiedni do długości instalacji im dłuższy przewód, tym większy powinien być przekrój, aby uniknąć spadków napięcia i utraty jakości sygnału. Zbyt cienkie przewody na długich odcinkach mogą prowadzić do słabej jakości dźwięku, problemów z wywołaniem, a nawet niedziałającego elektrozaczepu. Zawsze stawiaj na przewody miedziane, które gwarantują najlepszą przewodność i trwałość.

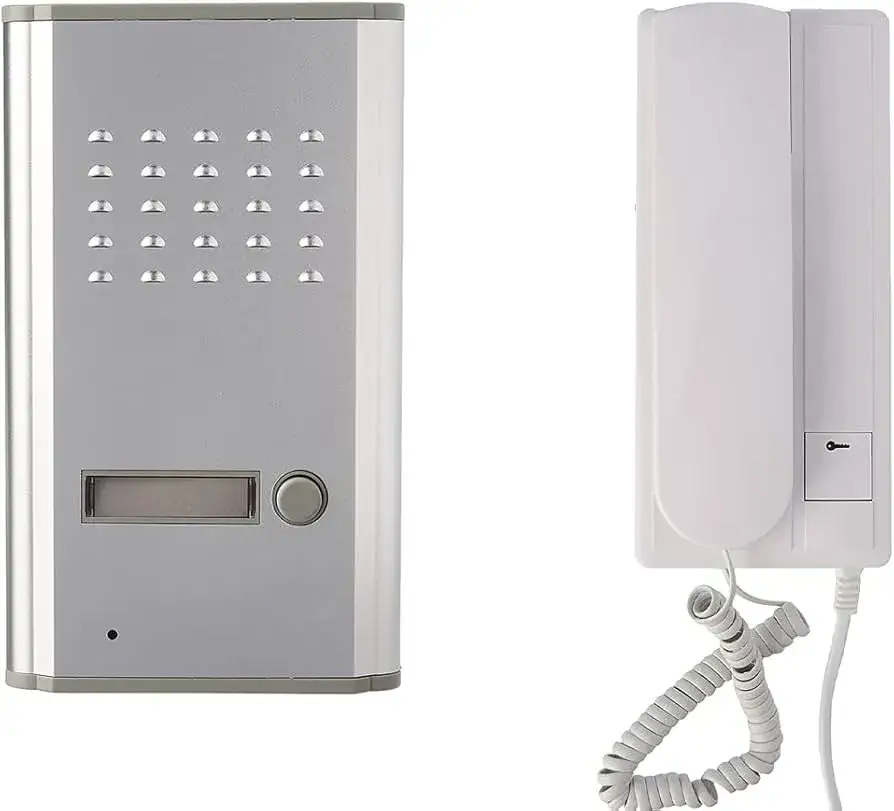

Unifon, kaseta, elektrozaczep: Upewnij się, że masz kompatybilny zestaw

Kluczem do sukcesu w podłączaniu domofonu 4-przewodowego jest kompatybilność wszystkich elementów zestawu. Nie mogę tego wystarczająco podkreślić: unifon, kaseta zewnętrzna i elektrozaczep muszą ze sobą "rozmawiać". Oznacza to, że muszą być zaprojektowane do pracy w tym samym systemie analogowym, 4-przewodowym. Kupowanie komponentów od różnych producentów bez wcześniejszego sprawdzenia kompatybilności to prosta droga do frustracji i niedziałającej instalacji. Zawsze upewnij się, że wszystkie elementy pochodzą z tej samej serii lub są wyraźnie oznaczone jako kompatybilne z systemami 4-przewodowymi. W przypadku wymiany pojedynczego elementu w istniejącej instalacji, koniecznie sprawdź specyfikację pozostałych urządzeń, aby dobrać odpowiedni zamiennik.

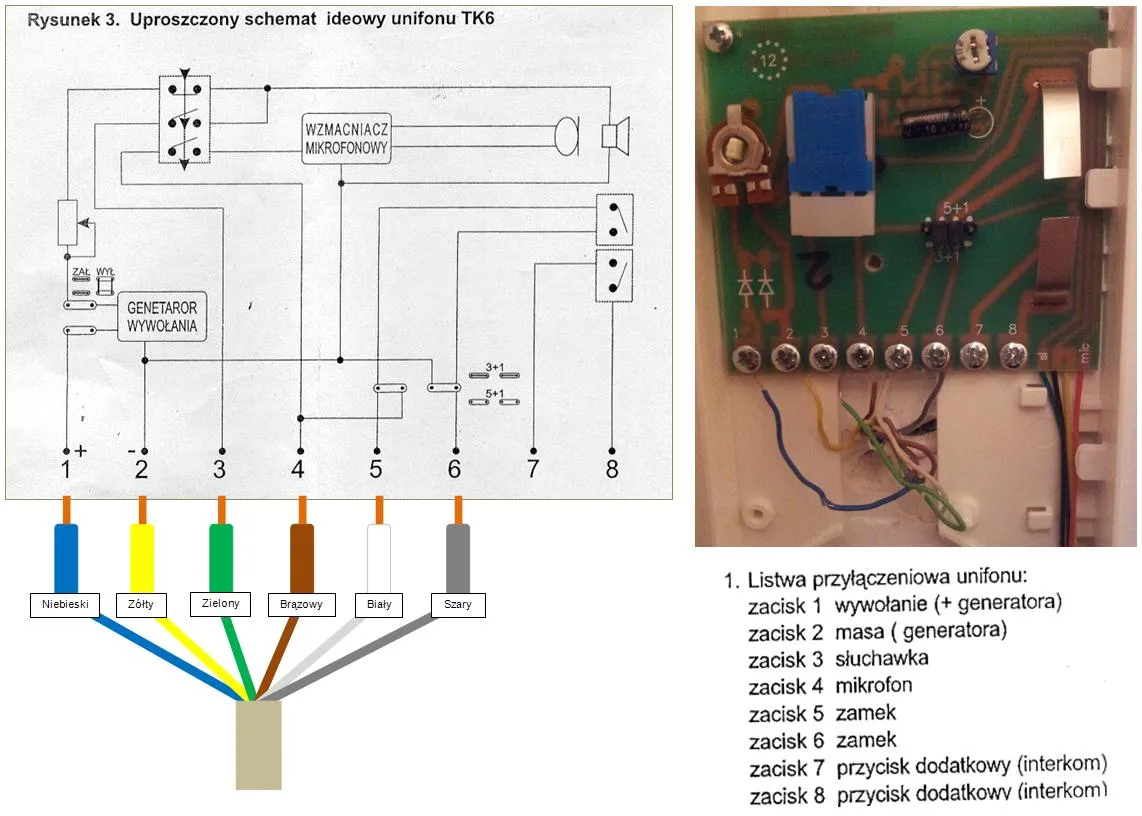

Rozszyfruj schemat: Jak rozpoznać funkcje kabli w domofonie

Cztery kluczowe funkcje: Rola przewodu masy, mikrofonu, głośnika i wywołania

Zrozumienie funkcji każdego z czterech przewodów to podstawa prawidłowego podłączenia domofonu. Każdy z nich pełni określoną rolę w komunikacji:

• Masa (GND): To przewód odniesienia, wspólny dla całego systemu. Stanowi punkt zerowy napięcia i jest kluczowy dla prawidłowego działania wszystkich obwodów. Bez prawidłowo podłączonej masy, żaden element nie będzie działał.
• Mikrofon (MIC): Przewód odpowiedzialny za przesyłanie sygnału audio z mikrofonu kasety zewnętrznej do głośnika w unifonie, a także z mikrofonu unifonu do głośnika w kasecie zewnętrznej. Umożliwia prowadzenie rozmowy.
• Głośnik (SPK): Przewód, którym przesyłany jest sygnał audio do głośnika w unifonie (głos osoby stojącej przy furtce) oraz do głośnika w kasecie zewnętrznej (głos osoby w domu).
• Wywołanie (CALL/RING): Ten przewód służy do przesyłania sygnału dzwonka z kasety zewnętrznej do unifonu. Jest to zazwyczaj przewód indywidualny dla każdego unifonu w systemach wielorodzinnych.

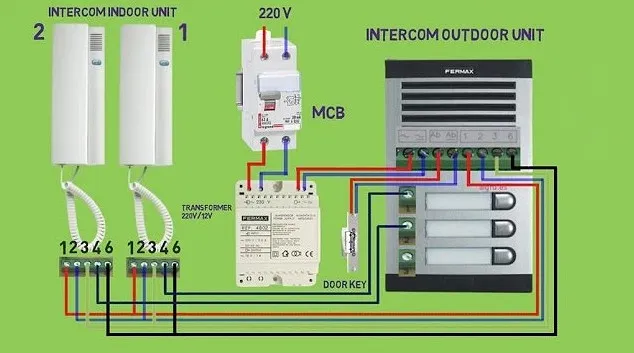

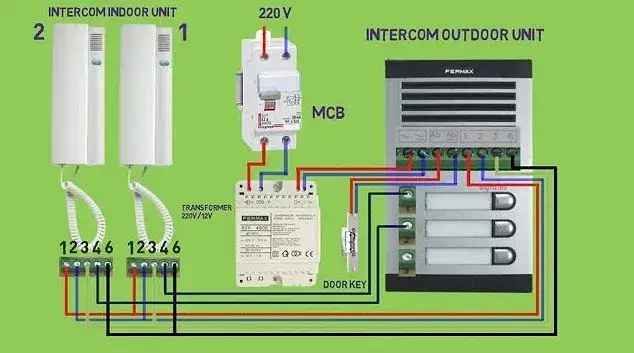

Typowe schematy kolorystyczne: Jakie kolory najczęściej spotkasz?

Chociaż zawsze powtarzam, że instrukcja producenta jest najważniejsza, istnieją pewne typowe schematy kolorystyczne, które mogą pomóc w identyfikacji przewodów w domofonach 4-przewodowych. Pamiętaj jednak, że to tylko wskazówki, a nie żelazna reguła:

Funkcja przewodu	Typowe kolory
Masa	Czarny, biały
Mikrofon (słuchawka)	Czerwony, biały
Głośnik	Biały, zielony, niebieski
Wywołanie (dzwonek)	Żółty, niebieski, inny indywidualny

Instrukcja producenta Twoja mapa do sukcesu: Dlaczego zawsze warto do niej zajrzeć?

Nawet jeśli masz doświadczenie w podłączaniu domofonów i znasz typowe schematy kolorystyczne, zawsze, ale to zawsze zajrzyj do instrukcji producenta. To jest Twoja najważniejsza mapa do sukcesu. Standardy kolorystyczne mogą się różnić między modelami i producentami, a poleganie wyłącznie na ogólnych schematach może prowadzić do błędów. Instrukcja zawiera precyzyjny schemat połączeń dla Twojego konkretnego urządzenia, informacje o zasilaniu, a często także wskazówki dotyczące rozwiązywania problemów. Poświęcenie kilku minut na jej przestudiowanie zaoszczędzi Ci godzin frustracji i potencjalnych uszkodzeń sprzętu. Traktuj ją jako biblię swojej instalacji.

Montaż domofonu krok po kroku: Od przygotowania do uruchomienia

Etap 1: Wyznaczanie i montaż kasety zewnętrznej przy furtce

Pierwszym krokiem jest dokładne zaplanowanie trasy przewodów oraz wyznaczenie optymalnego miejsca dla kasety zewnętrznej. Zazwyczaj montuje się ją przy furtce wejściowej lub obok drzwi frontowych, na wysokości umożliwiającej komfortowe korzystanie zarówno dzieciom, jak i dorosłym zazwyczaj około 140-160 cm od podłoża. Upewnij się, że miejsce montażu zapewnia dobrą widoczność i słyszalność dla osoby stojącej przed wejściem. Kasety zewnętrzne mogą być montowane natynkowo (na powierzchni ściany) lub podtynkowo (wpuszczane w ścianę). Po wybraniu miejsca, wykonaj otwory montażowe, przeciągnij przewody zasilające i sygnałowe, a następnie solidnie zamocuj kasetę, upewniając się, że jest stabilna i zabezpieczona przed warunkami atmosferycznymi.

Etap 2: Instalacja unifonu wewnątrz domu gdzie go umieścić?

Kolejnym krokiem jest montaż unifonu, czyli aparatu wewnętrznego. Wybierz miejsce, które będzie łatwo dostępne i komfortowe w użytkowaniu. Zazwyczaj jest to przedpokój, hol lub kuchnia miejsca, gdzie często przebywasz i możesz szybko odebrać połączenie. Unifon powinien być zamontowany na wysokości około 140-150 cm od podłogi. Upewnij się, że w pobliżu znajduje się otwór na przewody, które doprowadzisz do unifonu. Podobnie jak w przypadku kasety zewnętrznej, po wyznaczeniu miejsca, wykonaj otwory, przeciągnij przewody i zamocuj unifon do ściany, dbając o estetykę i stabilność.

Etap 3: Podłączanie przewodów w unifonie praktyczne wskazówki

Teraz przechodzimy do serca instalacji podłączania przewodów. To moment, w którym precyzja jest najważniejsza. Pamiętaj, że zasilanie jest nadal odłączone!

1. Odizoluj końcówki przewodów: Za pomocą szczypiec do ściągania izolacji ostrożnie usuń około 1 cm izolacji z każdej żyły kabla 4-przewodowego. Uważaj, aby nie uszkodzić miedzianych drucików.
2. Skręć żyły: Jeśli przewody są wielodrutowe, delikatnie skręć końcówki, aby zapobiec ich rozdwajaniu się.
3. Zlokalizuj zaciski: W unifonie znajdź zaciski oznaczone symbolami odpowiadającymi funkcjom przewodów (Masa, Mikrofon, Głośnik, Wywołanie) lub numerami, które znajdziesz w instrukcji producenta.
4. Podłącz przewody: Włóż odizolowane końcówki przewodów do odpowiednich zacisków i solidnie je dokręć. Upewnij się, że żaden luźny drut nie wystaje i nie ma możliwości zwarcia z innym zaciskiem.
5. Sprawdź połączenia: Delikatnie pociągnij za każdy przewód, aby upewnić się, że jest mocno osadzony w zacisku.

Etap 4: Podłączenie żył w kasecie zewnętrznej

Podłączenie przewodów w kasecie zewnętrznej jest analogiczne do procesu w unifonie, ale wymaga szczególnej uwagi ze względu na ekspozycję na warunki zewnętrzne. Pamiętaj o zachowaniu spójności ze schematem i połączeniami w unifonie, aby komunikacja między urządzeniami była prawidłowa.

1. Odizoluj końcówki przewodów: Podobnie jak w unifonie, odizoluj około 1 cm z każdej żyły kabla 4-przewodowego, uważając na uszkodzenia.
2. Skręć żyły: Skręć końcówki przewodów, jeśli są wielodrutowe.
3. Zlokalizuj zaciski: W kasecie zewnętrznej znajdź zaciski odpowiadające funkcjom przewodów (Masa, Mikrofon, Głośnik, Wywołanie) lub numerom z instrukcji.
4. Podłącz przewody: Włóż odizolowane końcówki do odpowiednich zacisków i solidnie je dokręć. Zwróć uwagę, aby kolory przewodów (lub ich funkcje) zgadzały się z tymi podłączonymi w unifonie.
5. Sprawdź połączenia: Upewnij się, że wszystkie przewody są mocno osadzone. Zabezpiecz połączenia przed wilgocią, jeśli instrukcja producenta tego wymaga.

Etap 5: Montaż i podłączenie elektrozaczepu jak otworzyć furtkę jednym przyciskiem?

Elektrozaczep to kluczowy element, który pozwala na zdalne otwieranie furtki lub drzwi. Montuje się go w ościeżnicy, w miejscu, gdzie normalnie wchodzi rygiel zamka. Upewnij się, że elektrozaczep jest prawidłowo spasowany z zamkiem i swobodnie się porusza. Następnie podłącz go do dedykowanych zacisków w kasecie zewnętrznej lub bezpośrednio do zasilacza domofonu, zgodnie ze schematem. Zazwyczaj elektrozaczep wymaga dwóch przewodów. Kiedy naciśniesz przycisk otwierania na unifonie, sygnał elektryczny aktywuje cewkę w elektrozaczepie, powodując jego zwolnienie i umożliwiając otwarcie furtki. To właśnie ten mechanizm sprawia, że możesz wygodnie wpuścić gości bez wychodzenia z domu.

Testowanie i rozwiązywanie problemów: Jak sprawdzić instalację i co zrobić, gdy coś nie działa

Jak prawidłowo sprawdzić, czy wszystko działa? Procedura testowa

Po zakończeniu montażu wszystkich elementów i dokładnym sprawdzeniu wszystkich połączeń, nadszedł czas na najważniejszy moment testowanie. Dopiero teraz możesz ponownie włączyć zasilanie instalacji domofonowej. Przeprowadź następującą procedurę testową:

1. Test dzwonka: Poproś kogoś, aby nacisnął przycisk dzwonka na kasecie zewnętrznej. Sprawdź, czy unifon wydaje sygnał wywołania.
2. Test rozmowy (w jedną stronę): Podnieś słuchawkę unifonu i poproś osobę stojącą przy kasecie zewnętrznej, aby coś powiedziała. Sprawdź, czy słyszysz ją wyraźnie w unifonie.
3. Test rozmowy (w drugą stronę): Mów do mikrofonu w unifonie i poproś osobę przy kasecie zewnętrznej, aby sprawdziła, czy słyszy Twój głos w głośniku kasety.
4. Test otwierania drzwi/furtki: Podczas rozmowy lub po odebraniu połączenia, naciśnij przycisk otwierania drzwi na unifonie. Sprawdź, czy elektrozaczep zwalnia zamek i umożliwia otwarcie furtki/drzwi. Słyszalne "kliknięcie" elektrozaczepu to dobry znak.

Problem: Domofon nie dzwoni gdzie szukać przyczyny?

Jeśli domofon nie dzwoni, mimo że reszta funkcji (np. rozmowa) działa, najprawdopodobniej problem leży w obwodzie wywołania. W pierwszej kolejności sprawdź przewód wywołania czy jest prawidłowo podłączony zarówno w kasecie zewnętrznej, jak i w unifonie. Upewnij się, że nie jest uszkodzony ani luźny. Czasami problemem może być również nieprawidłowa konfiguracja unifonu, na przykład źle ustawione zworki, które odpowiadają za adresowanie wywołania w systemach wielorodzinnych. Warto zajrzeć do instrukcji unifonu i sprawdzić, czy nie ma tam specjalnych ustawień dotyczących dzwonka.

Problem: Nic nie słychać lub rozmowę zakłócają szumy

Kłopoty z dźwiękiem to jedne z najczęstszych problemów. Jeśli nic nie słychać w unifonie lub rozmowę zakłócają nieprzyjemne szumy, zacznij od sprawdzenia wszystkich połączeń przewodów mikrofonu i głośnika. Upewnij się, że są one solidnie dokręcone w zaciskach zarówno w unifonie, jak i w kasecie zewnętrznej. Luźne przewody to najczęstsza przyczyna. Inne możliwe przyczyny to nieprawidłowe podłączenie (zamienienie przewodów mikrofonu z głośnikiem), zanieczyszczone styki na płytkach urządzeń lub, w najgorszym wypadku, uszkodzenie samego unifonu lub modułu audio w kasecie. Czasami problemem może być również słaba jakość przewodu lub jego zbyt duża długość bez odpowiedniego przekroju.

Problem: Przycisk otwierania nie zwalnia elektrozaczepu

Gdy po naciśnięciu przycisku otwierania na unifonie furtka pozostaje zamknięta, musimy sprawdzić kilka rzeczy. Przede wszystkim, upewnij się, że elektrozaczep ma zasilanie. Czasami jest on zasilany bezpośrednio z modułu domofonu, innym razem wymaga osobnego zasilacza. Sprawdź, czy przewody zasilające elektrozaczep są prawidłowo podłączone i czy nie ma w nich przerwy. Następnie zweryfikuj połączenia przewodów sterujących elektrozaczepem te, które idą z kasety zewnętrznej (lub zasilacza) do samego elektrozaczepu. Jeśli słyszysz charakterystyczne "kliknięcie" przekaźnika w unifonie lub kasecie zewnętrznej po naciśnięciu przycisku, ale elektrozaczep nie reaguje, może to wskazywać na jego uszkodzenie lub problem z zasilaniem samego elektrozaczepu. Jeśli nie słychać kliknięcia, problem może leżeć w obwodzie sterującym w unifonie lub kasecie.

Przeczytaj również: Otwieranie domofonu kodem: Instrukcja krok po kroku i błędy

Kiedy wezwać fachowca? Sytuacje, w których lepiej nie ryzykować

Chociaż samodzielne podłączenie domofonu 4-przewodowego jest w zasięgu wielu osób, są sytuacje, w których wezwanie profesjonalnego elektryka lub serwisanta jest najlepszym i najbezpieczniejszym rozwiązaniem. Jeśli po wszystkich próbach i weryfikacji połączeń problem nadal występuje, a Ty nie jesteś w stanie zlokalizować przyczyny, nie wahaj się. Podobnie, jeśli masz do czynienia z problemami z zasilaniem całego systemu, które wykraczają poza prostą wymianę bezpiecznika, lub gdy instalacja wymaga ingerencji w główną sieć elektryczną budynku to zadanie dla wykwalifikowanego specjalisty. Niepewność co do własnych umiejętności, szczególnie w kwestiach elektrycznych, zawsze powinna skłaniać do skorzystania z pomocy fachowca. Bezpieczeństwo jest najważniejsze.
