Wielu z nas staje przed wyzwaniem wymiany starego unifonu domofonowego na nowy. Jeśli Twoja instalacja domofonowa w bloku jest 6-przewodowa, a Ty zdecydowałeś się na popularny model Cyfral, ten poradnik jest dla Ciebie. Przeprowadzę Cię krok po kroku przez cały proces podłączenia, od przygotowania narzędzi, przez identyfikację przewodów, aż po pierwsze uruchomienie i rozwiązywanie typowych problemów, abyś mógł samodzielnie cieszyć się sprawnie działającym domofonem.
Podłączenie unifonu Cyfral w instalacji 6-przewodowej kluczowe kroki do samodzielnego montażu
- Zawsze zrób zdjęcie starych połączeń przed demontażem kolory przewodów w ścianie nie są standardowe.
- Kluczowe jest prawidłowe zidentyfikowanie funkcji każdej z 6 żył (MASA, RING, SPK, MIC, SW1, SW2).
- W większości instalacji 6-przewodowych unifony Cyfral (np. SMART 5P) wymagają usunięcia wszystkich zworek konfiguracyjnych.
- Do montażu potrzebujesz podstawowych narzędzi, takich jak śrubokręt i narzędzie do ściągania izolacji; multimetr jest pomocny.
- Najczęstsze problemy po montażu (brak dzwonka, brak dźwięku, niedziałający elektrozaczep) wynikają zwykle z błędnego podłączenia konkretnych żył.

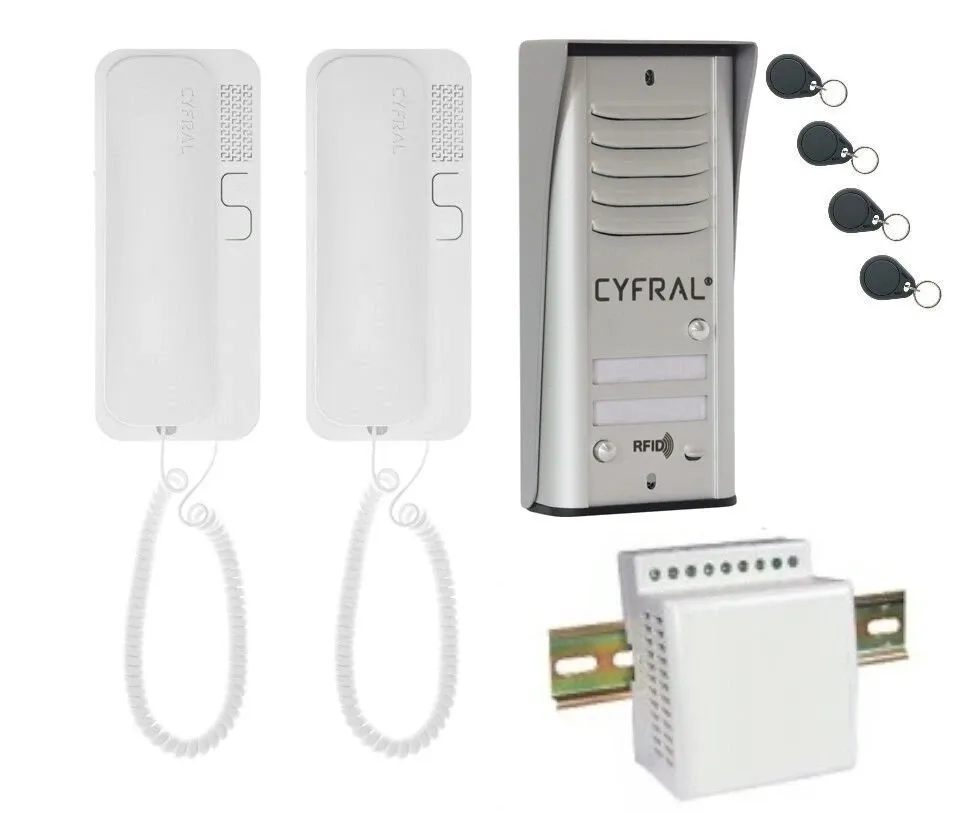

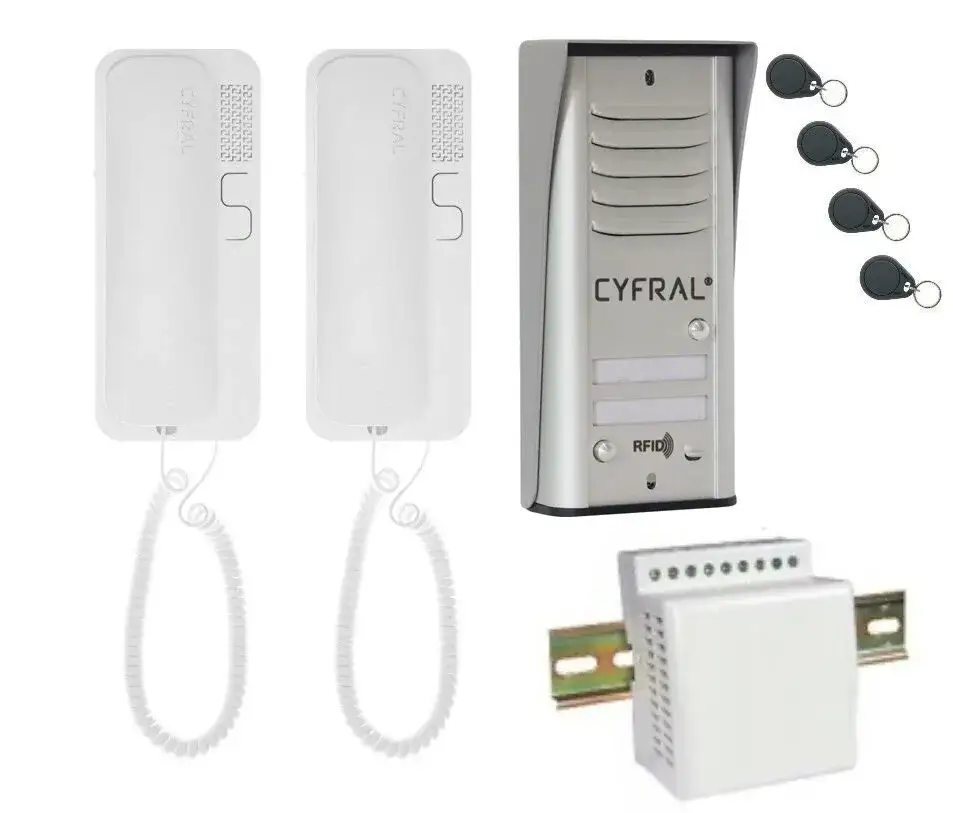

Przygotowanie do montażu domofonu Cyfral
Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. To podstawa każdego udanego montażu.
- Śrubokręty: Przyda się zarówno krzyżakowy, jak i płaski, do odkręcania obudowy unifonu oraz zacisków przewodów.
- Narzędzie do ściągania izolacji: Umożliwi precyzyjne i bezpieczne przygotowanie końcówek przewodów.
- Multimetr (miernik uniwersalny): Choć nie zawsze jest absolutnie niezbędny, to w mojej ocenie jest to narzędzie bardzo pomocne. Pozwala na pewną identyfikację żył, zwłaszcza gdy brakuje starego unifonu lub połączenia są niejasne.
Przed przystąpieniem do jakichkolwiek prac z instalacją elektryczną, zawsze pamiętaj o bezpieczeństwie. Jeśli masz możliwość i wiesz, jak to zrobić bezpiecznie, odłącz zasilanie domofonu w skrzynce rozdzielczej budynku. Jeśli nie, zachowaj szczególną ostrożność, pracując z przewodami pod napięciem. Unikaj dotykania jednocześnie wielu przewodów i upewnij się, że narzędzia są w dobrym stanie, a ich rączki dobrze izolowane.
Moja złota zasada, którą zawsze powtarzam: zrób zdjęcie starych połączeń! To absolutnie kluczowy krok, którego nie możesz pominąć. Kolory przewodów w ścianie niestety nie są standaryzowane i mogą się różnić w zależności od instalacji, budynku czy nawet roku budowy. Zdjęcie, na którym wyraźnie widać, który kolor przewodu był podłączony do którego zacisku w starym unifonie, będzie Twoją najlepszą mapą drogową. Bez niego identyfikacja żył może być znacznie trudniejsza i bardziej czasochłonna.

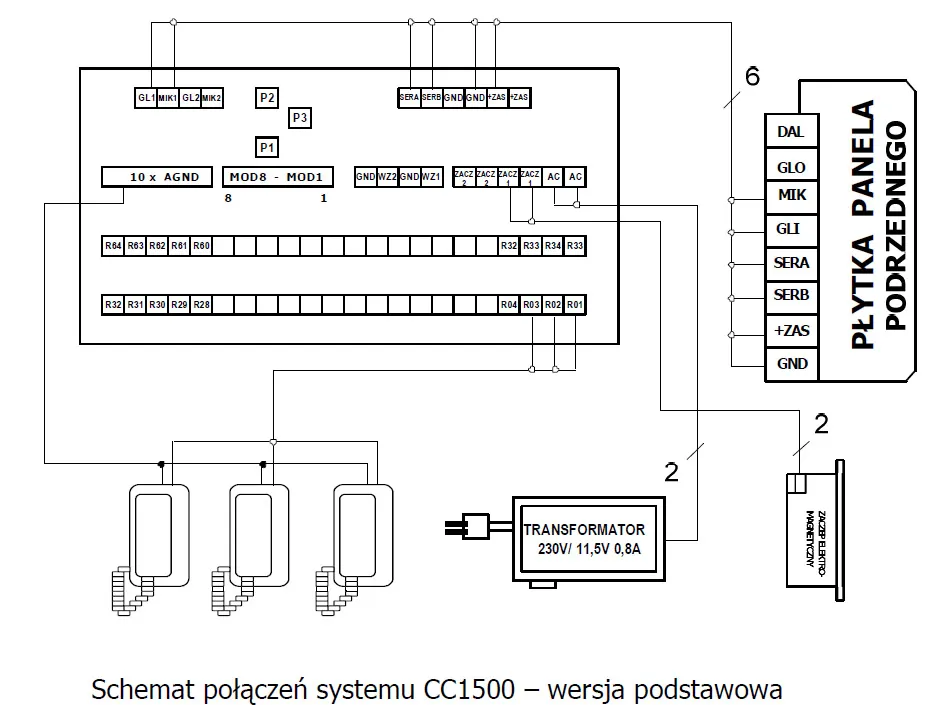

Rozszyfrowanie 6 przewodów: funkcje i oznaczenia
Aby prawidłowo podłączyć nowy unifon Cyfral, musisz zrozumieć funkcję każdego z sześciu przewodów, które wychodzą ze ściany. Oto standardowe oznaczenia, które znajdziesz na płytce unifonu Cyfral oraz ich role w instalacji:
| Oznaczenie na płytce Cyfral | Funkcja przewodu w instalacji 6-żyłowej |
|---|---|
| MASA (GND) | Wspólny przewód odniesienia (zero) dla wszystkich funkcji mikrofonu, głośnika i dzwonka. Jest to jeden z najważniejszych przewodów. |
| RING (WYWOŁANIE) | Przewód odpowiedzialny za sygnał dzwonka. Gdy ktoś dzwoni z dołu, przez ten przewód przesyłany jest sygnał wywołania. |
| SPK (GŁOŚNIK) | Przewód sygnału słuchawki. To nim płynie dźwięk z kasety bramowej do Twojego unifonu. |
| MIC (MIKROFON) | Przewód sygnału mikrofonu. Odpowiada za przesyłanie Twojego głosu z unifonu do kasety bramowej. |
| SW1 (ZACZEP) | Pierwszy przewód obwodu elektrozaczepu. Wraz z SW2 tworzy obwód, który po naciśnięciu przycisku otwiera drzwi. |
| SW2 (ZACZEP) | Drugi przewód obwodu elektrozaczepu. Razem z SW1 odpowiada za sterowanie elektrozaczepem. |
Jeszcze raz podkreślę: nie sugeruj się kolorami kabli w ścianie! To najczęstszy błąd, jaki widzę. Kolory mogą być zupełnie inne niż te, które mogłyby sugerować oznaczenia na nowym unifonie czy standardowe schematy. Kluczowe jest zidentyfikowanie funkcji każdej żyły na podstawie zdjęć starego podłączenia lub, jeśli to niemożliwe, za pomocą multimetru. Tylko w ten sposób masz pewność, że podłączysz wszystko prawidłowo.
Podłączanie domofonu Cyfral: instrukcja krok po kroku
Zaczynamy od demontażu. Jeśli masz stary unifon, ostrożnie go zdemontuj. Pamiętaj, aby wcześniej zrobić zdjęcie połączeń! Odkręć obudowę, a następnie delikatnie odłącz przewody od zacisków. Jeśli odłączyłeś zasilanie, możesz pracować swobodniej. Jeśli nie, zachowaj szczególną ostrożność, aby nie doprowadzić do zwarcia.
Teraz najważniejszy etap identyfikacja żył. Na podstawie zdjęcia starego podłączenia, przypisz każdemu kolorowi przewodu wychodzącego ze ściany jego funkcję (MASA, RING, SPK, MIC, SW1, SW2). Jeśli nie masz zdjęcia, musisz użyć multimetru. Zlokalizuj MASĘ (często jest to przewód, który ma stały potencjał względem innych). Następnie, mierząc napięcia podczas dzwonienia lub nasłuchu z dołu, możesz zidentyfikować pozostałe żyły. To wymaga nieco więcej doświadczenia, dlatego zdjęcie jest nieocenione.
Przygotuj nowy unifon Cyfral. Zazwyczaj najpierw montuje się podstawę unifonu do ściany, a dopiero potem podłącza przewody do płytki. Upewnij się, że przewody są odpowiednio przygotowane izolacja powinna być ściągnięta na długości około 5-7 mm, aby zapewnić dobry kontakt w zaciskach, ale nie na tyle długo, by gołe żyły wystawały poza zaciski.
Teraz przejdźmy do podłączania, kabel po kablu, do odpowiednich zacisków w nowym unifonie Cyfral:
- Podłącz MASA (GND): Zaczynamy od najważniejszego przewodu. Podłącz zidentyfikowaną żyłę MASY do zacisku oznaczonego jako MASA lub GND na płytce unifonu.
- Podłącz RING (WYWOŁANIE): Następnie podłącz przewód odpowiedzialny za dzwonek do zacisku oznaczonego jako RING.
- Podłącz SPK (GŁOŚNIK): Przewód sygnału słuchawki podłącz do zacisku SPK.
- Podłącz MIC (MIKROFON): Żyłę mikrofonu podłącz do zacisku MIC.
- Podłącz SW1 (ZACZEP): Pierwszy przewód obwodu elektrozaczepu podłącz do zacisku SW1.
- Podłącz SW2 (ZACZEP): Drugi przewód obwodu elektrozaczepu podłącz do zacisku SW2.
W unifonach Cyfral, zwłaszcza w modelu SMART 5P, znajdziesz małe zworki (jumpery) na płytce drukowanej. Służą one do dostosowania unifonu do różnych typów instalacji (np. 4- lub 5-żyłowych). W przypadku standardowej instalacji 6-przewodowej, z mojego doświadczenia wynika, że najczęściej należy usunąć wszystkie zworki. Sprawdź jednak zawsze instrukcję dołączoną do Twojego konkretnego modelu unifonu Cyfral, aby upewnić się co do prawidłowej konfiguracji zworek. Ich błędne ustawienie może powodować problemy z działaniem.
Pierwsze uruchomienie i testy: sprawdzamy działanie
Po podłączeniu wszystkich przewodów i upewnieniu się, że zworki są prawidłowo ustawione (lub usunięte), możesz złożyć unifon i przystąpić do testów. To moment prawdy!
- Sprawdź dzwonek: Poproś kogoś, aby zadzwonił do Ciebie z kasety bramowej. Upewnij się, że dzwonek w unifonie działa prawidłowo i ma odpowiednią głośność.
- Testuj rozmowę (słuchanie): Gdy ktoś dzwoni, podnieś słuchawkę. Czy słyszysz osobę na dole wyraźnie i bez zakłóceń?
- Testuj rozmowę (mówienie): Mów do mikrofonu unifonu. Czy osoba na dole słyszy Cię wyraźnie? Czy nie ma przesterowań ani zbyt cichego dźwięku?
- Sprawdź elektrozaczep: Podczas rozmowy lub po podniesieniu słuchawki, naciśnij przycisk otwierania drzwi. Czy słyszysz charakterystyczne "kliknięcie" elektrozaczepu lub czy drzwi się otwierają?
Jeśli wszystko działa poprawnie, gratulacje! Twój unifon jest gotowy do użytku. W przypadku, gdy pojawią się piski lub sprzężenia, na płytce unifonu Cyfral często znajdziesz małe potencjometry (pokrętła) do regulacji czułości mikrofonu lub głośności dzwonka. Delikatne ich przekręcenie może pomóc w wyeliminowaniu niepożądanych efektów. Pamiętaj, aby regulować je stopniowo i testować efekty po każdej zmianie.
Typowe problemy po montażu i ich rozwiązania
Nawet przy najlepszych chęciach, czasami coś może pójść nie tak. Oto najczęstsze problemy, z którymi możesz się spotkać po podłączeniu unifonu Cyfral, oraz moje wskazówki, jak je rozwiązać:
Brak dzwonka lub brak reakcji na wywołanie
- Sprawdź podłączenie żyły RING: Upewnij się, że przewód odpowiedzialny za wywołanie jest prawidłowo podłączony do zacisku RING.
- Weryfikacja MASY: Błędne podłączenie przewodu MASY może wpływać na wiele funkcji, w tym dzwonek. Sprawdź jego połączenie.
- Przełącznik głośności: Niektóre unifony mają fizyczny przełącznik lub potencjometr do regulacji głośności dzwonka. Sprawdź, czy nie jest ustawiony na minimum lub wyłączony.
- Zworki: Upewnij się, że zworki są ustawione prawidłowo (lub usunięte) dla instalacji 6-przewodowej.
Nic nie słychać w słuchawce (brak dźwięku z dołu)
- Sprawdź podłączenie żyły SPK: Upewnij się, że przewód sygnału słuchawki jest prawidłowo podłączony do zacisku SPK.
- Weryfikacja MASY: Jak wspomniałem, MASA jest kluczowa. Błędne podłączenie MASY może uniemożliwiać słyszenie rozmówcy.
- Uszkodzony głośnik: Choć rzadko, zdarza się, że głośnik w nowym unifonie jest uszkodzony.
Rozmówca na dole nie słyszy mnie (brak dźwięku z unifonu)
- Sprawdź podłączenie żyły MIC: Upewnij się, że przewód sygnału mikrofonu jest prawidłowo podłączony do zacisku MIC.
- Weryfikacja MASY: Ponownie, sprawdź połączenie MASY. Jest ona wspólna dla mikrofonu.
- Regulacja czułości mikrofonu: Na płytce unifonu może być potencjometr do regulacji czułości mikrofonu. Spróbuj go delikatnie wyregulować.
- Uszkodzony mikrofon: Podobnie jak z głośnikiem, mikrofon może być uszkodzony.
Przeczytaj również: Okablowanie bramy i domofonu: jaki kabel wybrać? Poradnik
Przycisk otwierania drzwi (elektrozaczep) nie działa
- Sprawdź podłączenie żył SW1 i SW2: To najczęstsza przyczyna. Upewnij się, że oba przewody obwodu elektrozaczepu są prawidłowo podłączone do odpowiednich zacisków.
- Weryfikacja MASY: Czasem obwód elektrozaczepu również korzysta z MASY. Upewnij się, że jest ona dobrze podłączona.
- Działanie przycisku: Sprawdź, czy sam przycisk w unifonie działa poprawnie (np. czy "klika").
Unifony Cyfral są projektowane do pracy z centralami Cyfral, ale często działają też z innymi systemami analogowymi (np. Urmet, Wekta). Ważne jest, aby upewnić się, że instalacja w bloku jest analogowa, a nie cyfrowa (która zazwyczaj używa tylko 2 przewodów).
