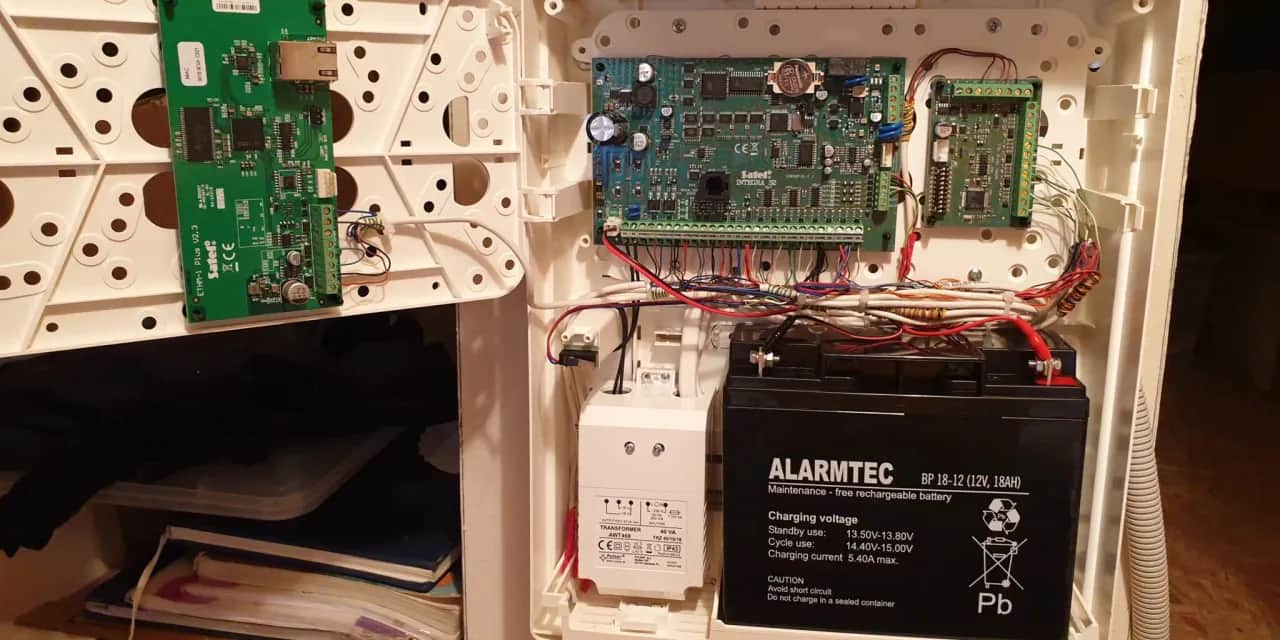

Jakie przewody do alarmu w domu? Wybór, instalacja, błędy

Wybór odpowiednich przewodów do instalacji alarmowej w domu to znacznie więcej niż tylko techniczny detal to fundament, na którym opiera się bezpieczeństwo i niezawodność całego systemu. Jako doświadczony instalator, wiem, że jakość i rodzaj okablowania mają bezpośredni wpływ na stabilność działania, odporność na zakłócenia, a w konsekwencji na Twoje poczucie spokoju. Z tego artykułu dowiesz się, jakie przewody są najlepsze, jak je prawidłowo dobierać do poszczególnych urządzeń i jak prowadzić instalację, by służyła bezawaryjnie przez lata.

Dobór odpowiednich przewodów jest absolutnie fundamentalny dla stabilnego i bezawaryjnego działania każdego systemu alarmowego. To nie jest miejsce na oszczędności czy kompromisy. Wysokiej jakości, prawidłowo dobrany i zainstalowany kabel gwarantuje nie tylko niezawodność, ale także odporność na zakłócenia elektromagnetyczne, które mogłyby prowadzić do fałszywych alarmów lub, co gorsza, do braku reakcji systemu w krytycznej sytuacji. W mojej praktyce widziałem wiele przypadków, gdzie pozornie drobne niedociągnięcia w okablowaniu generowały poważne problemy, podważając zaufanie do całego systemu bezpieczeństwa.

Niestety, często spotykam się z błędami popełnianymi na etapie wyboru i instalacji okablowania alarmowego. Najczęstsze z nich to używanie zbyt cienkich przewodów, prowadzenie kabli alarmowych w bliskiej odległości od instalacji 230V, a nawet stosowanie przewodów nieprzeznaczonych do tego typu zastosowań. Konsekwencje takich działań bywają poważne: od irytujących fałszywych alarmów, przez niestabilne działanie systemu, aż po trudności w serwisowaniu i diagnozowaniu usterek. Pamiętaj, że system alarmowy ma Cię chronić, a jego skuteczność zaczyna się już na etapie projektowania okablowania.

Zawsze podkreślam, że system przewodowy jest niezbędny tam, gdzie chcemy osiągnąć maksymalną stabilność i odporność na zakłócenia. Jego główną zaletą jest niezawodność transmisji sygnału i brak konieczności wymiany baterii w czujkach. Oczywiście, istnieją również rozwiązania bezprzewodowe lub hybrydowe, które są idealne w istniejących budynkach, gdzie kucie ścian jest problemem. Jednak nawet w systemach hybrydowych kluczowe elementy, takie jak centrala czy manipulatory, często wymagają okablowania. Wybór zależy od specyfiki obiektu i Twoich oczekiwań, ale zawsze warto dążyć do jak największej liczby połączeń przewodowych tam, gdzie jest to możliwe.

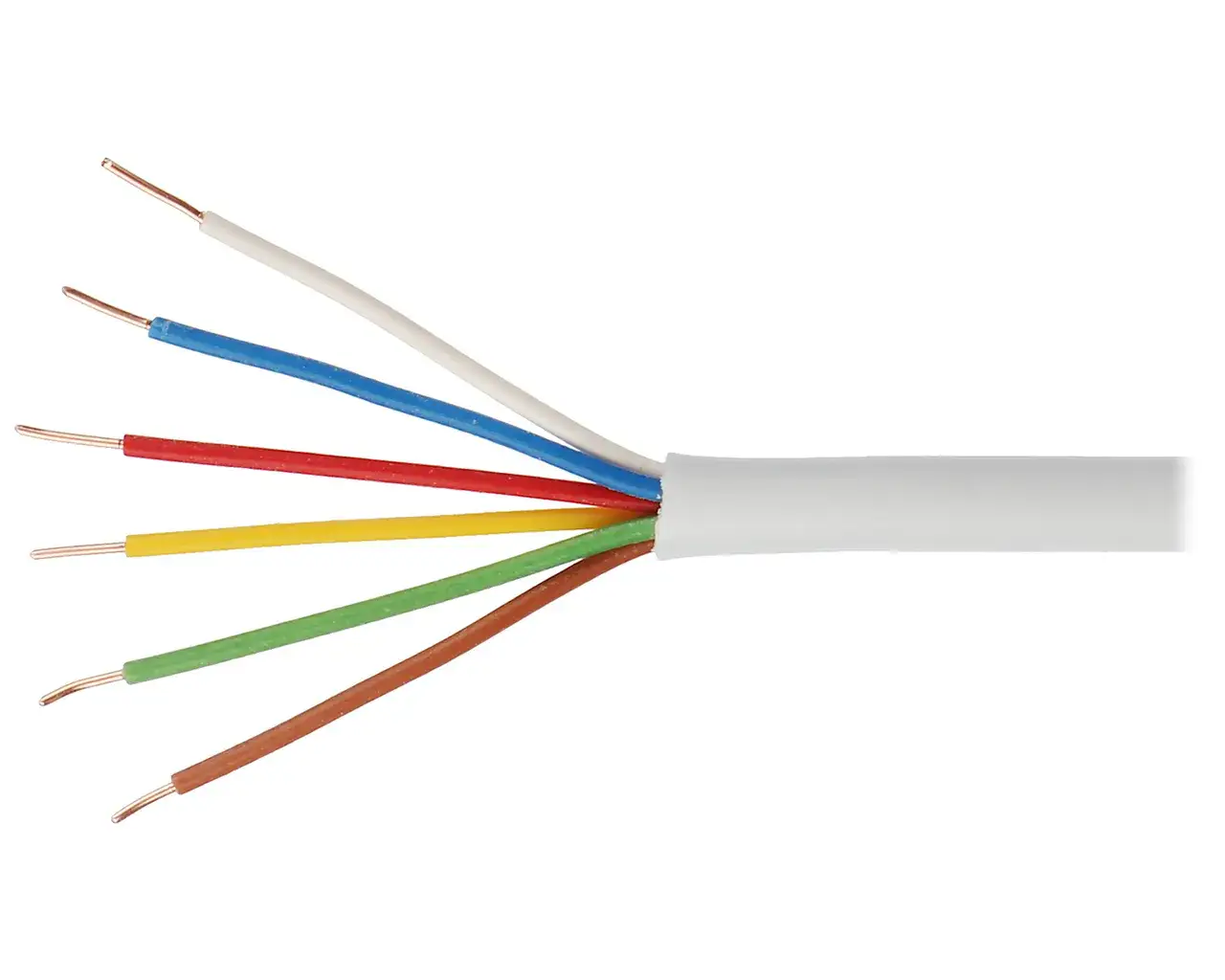

YTDY złoty standard okablowania alarmowego

Kiedy mówimy o okablowaniu do systemów alarmowych, przewód YTDY to dla mnie absolutny złoty standard. Jest to najczęściej rekomendowany i stosowany typ przewodu w Polsce, co nie jest przypadkiem. Jego konstrukcja i właściwości, w tym zgodność z normą PN-EN 50131 oraz klasyfikacja CPR (Construction Products Regulation), która określa jego reakcję na ogień, czynią go idealnym wyborem. Dzięki temu masz pewność, że instalacja jest nie tylko skuteczna, ale i bezpieczna pod kątem przeciwpożarowym.

Zrozumienie oznaczeń na przewodach YTDY jest kluczowe. Weźmy na przykład oznaczenie "6x0,5 mm". Pierwsza cyfra, "6", oznacza liczbę żył w przewodzie. Druga część, "0,5 mm", odnosi się do średnicy pojedynczej żyły miedzianej. W przypadku przewodów alarmowych, "YTDY" to skrót, który informuje nas o rodzaju izolacji i powłoki zewnętrznej (polwinit) oraz o tym, że jest to przewód telekomunikacyjny. Znajomość tych oznaczeń pozwala na świadomy wybór i uniknięcie pomyłek.

Miedziana żyła o średnicy 0,5 mm jest uznawana za optymalny wybór dla większości komponentów systemu alarmowego, i to z kilku ważnych powodów. Po pierwsze, zapewnia ona doskonałe właściwości przewodzące, co jest kluczowe dla stabilnego przesyłania sygnałów z czujek do centrali. Po drugie, jej średnica gwarantuje odpowiednią wytrzymałość mechaniczną, co minimalizuje ryzyko uszkodzenia przewodu podczas instalacji czy późniejszej eksploatacji. To połączenie efektywności i trwałości sprawia, że YTDY jest tak ceniony.

W kontekście podłączania czujek ruchu i sygnalizatorów, przewód YTDY wyraźnie przewyższa inne kable. Jego konstrukcja zapewnia znacznie większą stabilność sygnału i odporność na zakłócenia elektromagnetyczne, co jest krytyczne dla tych elementów systemu. Czujki i sygnalizatory są szczególnie wrażliwe na zakłócenia, a YTDY minimalizuje ryzyko fałszywych alarmów, gwarantując, że system zareaguje tylko wtedy, gdy jest to naprawdę potrzebne. To właśnie dlatego tak często go rekomenduję.

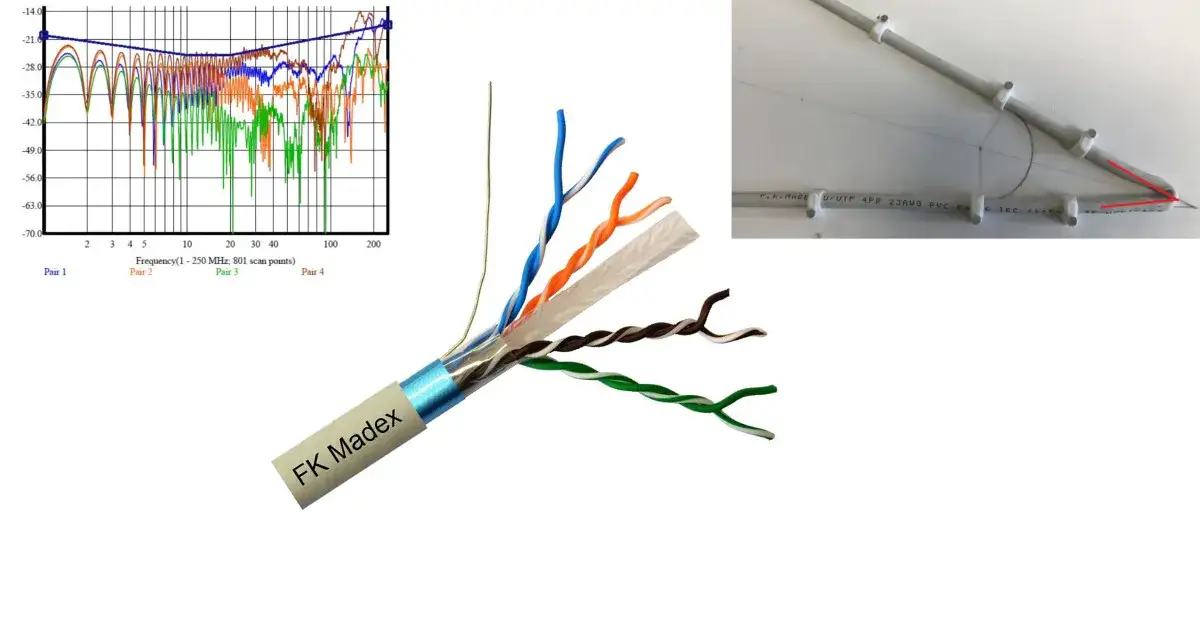

Skrętka komputerowa w systemach alarmowych kiedy tak, kiedy nie?

Skrętka komputerowa, znana jako UTP (Unshielded Twisted Pair) lub FTP (Foiled Twisted Pair), jest niezwykle popularna i wszechobecna w świecie IT. Jednak w kontekście systemów alarmowych, mimo jej dostępności, nie jest idealna do wszystkich zastosowań. Jej konstrukcja, oparta na skręconych parach, jest zoptymalizowana do transmisji symetrycznej, co nie jest typowe dla sygnałów z większości czujek alarmowych. Wielu producentów systemów alarmowych i doświadczonych instalatorów, w tym ja, nie zaleca jej do podłączania czujek ze względu na potencjalne ryzyko zakłóceń i niestabilności.

Nie oznacza to jednak, że skrętka komputerowa jest całkowicie bezużyteczna w systemach alarmowych. Wręcz przeciwnie! Może być z powodzeniem wykorzystana do podłączenia elementów magistralowych, takich jak manipulatory (klawiatury), które często komunikują się cyfrowo. Świetnie sprawdzi się również do modułów rozszerzeń, modułów LAN, czy do połączenia centrali alarmowej z siecią internetową. W tych przypadkach jej właściwości do transmisji danych cyfrowych są w pełni odpowiednie i zapewniają stabilną komunikację. Kluczem jest świadome zastosowanie, tam gdzie jej cechy są atutem, a nie potencjalnym problemem.

Ile żył potrzebujesz do podłączenia urządzeń alarmowych?

Prawidłowe określenie liczby żył potrzebnych do podłączenia poszczególnych komponentów systemu alarmowego jest kluczowe dla jego funkcjonalności i przyszłej rozbudowy. Zawsze warto mieć na uwadze, że lepiej mieć żyłę w zapasie, niż jej brakować. Poniżej przedstawiam szczegółowe wytyczne, bazując na moim wieloletnim doświadczeniu.

• Czujki ruchu (PIR) i dualne: Standardowo czujki ruchu wymagają 4 żył: dwie do zasilania (plus i minus) i dwie do linii alarmowej. Jeśli czujka posiada styk sabotażowy (co jest wysoce zalecane), potrzebne są dodatkowe dwie żyły. Dlatego zawsze rekomenduję stosowanie kabla 6-żyłowego (np. YTDY 6x0,5 mm), a w niektórych przypadkach nawet 8-żyłowego. Daje to cenny zapas na przyszłość, na przykład gdybyś chciał rozbudować funkcjonalność czujki lub w razie uszkodzenia jednej z żył.
• Manipulatory (klawiatury): Wymagania dotyczące okablowania manipulatorów są nieco bardziej zróżnicowane. Zazwyczaj potrzebują one od 6 do 8 żył. Starsze modele LED mogą zadowolić się 6 żyłami (zasilanie, magistrala danych, sabotaż). Nowoczesne, dotykowe manipulatory, zwłaszcza te z rozbudowanymi funkcjami lub komunikujące się po magistrali sieciowej, mogą wymagać nawet 8 żył, a czasem dodatkowo skrętki komputerowej do transmisji danych. Zawsze sprawdź specyfikację producenta!
• Sygnalizatory zewnętrzne: To właśnie sygnalizatory zewnętrzne, często umieszczone na elewacji budynku, wymagają zazwyczaj najwięcej żył często aż 8. Wynika to z ich złożonej funkcjonalności. Potrzebują one zasilania, oddzielnych żył do sterowania optyką (błysk) i akustyką (dźwięk), a także styku sabotażowego (ochrona przed otwarciem obudowy i oderwaniem od ściany). Dodatkowe żyły mogą być wykorzystane do funkcji antysabotażowych lub innych, specyficznych dla danego modelu.
• Kontaktrony, czujki wibracyjne i zalania: Te proste czujki mają najbardziej minimalistyczne potrzeby kablowe. Kontaktrony (czujniki otwarcia drzwi/okien) wymagają zazwyczaj tylko 2 żył do linii alarmowej. Jeśli posiadają styk sabotażowy, potrzebne są 4 żyły. Podobnie czujki wibracyjne czy czujki zalania, które są zazwyczaj zasilane z linii alarmowej, potrzebują 2-4 żył. W tych przypadkach YTDY 4x0,5 mm jest często wystarczający, ale i tu warto rozważyć zapas.

Zasady prowadzenia okablowania stabilność i bezpieczeństwo

Prawidłowe prowadzenie okablowania to klucz do stabilności i bezpieczeństwa systemu alarmowego. Z mojego doświadczenia wynika, że topologia gwiaździsta jest najbezpieczniejszą i najbardziej niezawodną metodą. Polega ona na tym, że każdy element systemu każda czujka, manipulator czy sygnalizator jest podłączony osobnym przewodem bezpośrednio do centrali alarmowej. Taki układ ma ogromną zaletę: uszkodzenie jednego kabla wpływa tylko na jeden element, nie paraliżując reszty systemu. To znacznie ułatwia diagnostykę i serwisowanie, a przede wszystkim zwiększa ogólne bezpieczeństwo.

Jednym z najczęstszych źródeł problemów w instalacjach alarmowych są zakłócenia elektromagnetyczne. Aby ich unikać, przewody alarmowe (niskonapięciowe) muszą być prowadzone w bezpiecznej odległości od instalacji elektrycznej 230V. Nigdy nie prowadź ich w tych samych korytkach czy peszlach. Zalecam zachowanie minimum 20-30 cm odstępu, a jeśli to niemożliwe, krzyżowanie przewodów pod kątem prostym. To prosta zasada, która znacząco minimalizuje ryzyko indukcji prądów zakłócających i zapewnia czystość sygnału.

Jeśli planujesz instalację na zewnątrz budynku, na przykład do sygnalizatora, czujek zewnętrznych czy kontaktronów bramy, musisz zastosować specjalne przewody. Do tego celu idealnie nadają się kable ziemne, żelowane, które są zaprojektowane tak, aby wytrzymać trudne warunki atmosferyczne. Ich żelowa powłoka chroni miedziane żyły przed wilgocią, a solidna izolacja przed uszkodzeniami mechanicznymi i promieniowaniem UV. Zawsze pamiętaj o prawidłowym zabezpieczeniu zakończeń kabli przed wnikaniem wody, aby uniknąć korozji i zwarć.

• Na etapie budowy: Najlepszym momentem na ukrycie przewodów alarmowych jest faza budowy lub generalnego remontu. Kable należy prowadzić w peszlach lub rurkach pod tynkiem, w bruzdach ściennych lub w przestrzeniach sufitów podwieszanych. Dzięki temu instalacja jest niewidoczna, estetyczna i bezpieczna przed przypadkowym uszkodzeniem.
• W istniejącym budynku: W istniejących domach, gdzie kucie ścian nie wchodzi w grę, przewody można prowadzić w listwach przypodłogowych, specjalnych korytkach kablowych, za meblami, a nawet w ramach drzwiowych. Ważne jest, aby były one dobrze zamocowane i niewidoczne, co nie tylko poprawia estetykę, ale także utrudnia sabotaż.

Myśl przyszłościowo planowanie i dokumentacja instalacji

Planowanie instalacji alarmowej to nie tylko kwestia zabezpieczenia "tu i teraz", ale także przygotowania się na przyszłe potrzeby. Technologia idzie do przodu, a Twoje wymagania mogą się zmieniać. Dlatego zawsze powtarzam moim klientom, że myślenie przyszłościowe na etapie projektu to inwestycja, która procentuje przez lata.

Zawsze warto pozostawić zapasowe żyły w prowadzonych kablach lub położyć dodatkowy przewód, nawet jeśli w danym momencie wydaje się to zbędne. Koszt dodatkowego metra kabla czy kilku żył więcej jest naprawdę niewielki w porównaniu do potencjalnych korzyści. Taki zapas może okazać się bezcenny w przyszłości pozwoli na przykład na łatwą rozbudowę czujek o dodatkowe funkcje (np. pomiar temperatury), podłączenie nowych urządzeń, a nawet na szybką naprawę w przypadku uszkodzenia jednej z żył, bez konieczności kucia ścian i wymiany całego kabla. To elastyczność, której nie da się przecenić.

Dokładna dokumentacja instalacji to absolutna podstawa. Mówię tu o schematach połączeń, opisach przewodów, a także o ich prawidłowym oznaczaniu. Każdy przewód powinien być opisany na obu końcach, wskazując jego przeznaczenie i miejsce podłączenia. Dlaczego to tak ważne? Po pierwsze, ułatwia to przyszły serwis i konserwację każdy, kto będzie musiał zajrzeć do instalacji, od razu zrozumie jej logikę. Po drugie, w przypadku awarii lub potrzeby rozbudowy, precyzyjna dokumentacja skraca czas pracy i minimalizuje koszty. To oszczędność czasu i pieniędzy w dłuższej perspektywie.

W dobie inteligentnych domów warto również pomyśleć o przygotowaniu okablowania pod potencjalną integrację systemu alarmowego z innymi systemami, takimi jak monitoring wizyjny (CCTV) czy systemy zarządzania budynkiem (smart home). Może to oznaczać położenie dodatkowych kabli sieciowych (skrętka) w strategicznych miejscach, które w przyszłości pozwolą na łatwe połączenie centrali alarmowej z rejestratorem NVR, kamerami IP czy modułami automatyki domowej. Takie podejście otwiera drogę do stworzenia spójnego i efektywnego ekosystemu bezpieczeństwa i komfortu w Twoim domu.
